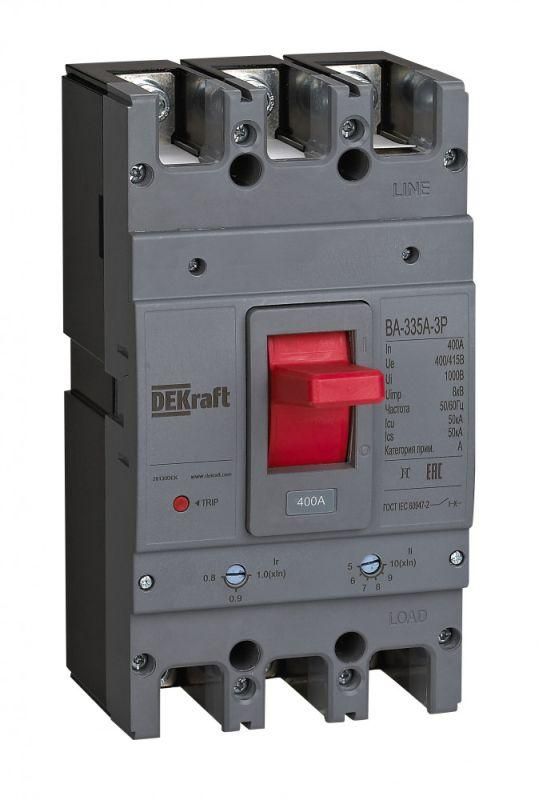

Выключатель автоматический силовой ВА-335А Dekraft 400А 50кА DEKraft 28130DEK

Автоматический выключатель силовой 3 полюса 400 А 50 кА ВА-335А - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Произведён в серии ВА-330А компанией DEKraft, артикул 28130dek, предназначен для стационарной установки в распределительных устройствах промышленных и коммунальных объектов.

Назначение и область применения

Автоматический выключатель силовой 3 полюса 400 А 50 кА ВА-335А используется для защиты и коммутации трёхфазных электрических цепей переменного тока частотой 50 Гц. Он обеспечивает надёжную работу в системах распределения электроэнергии, где требуется высокая отключающая способность и точная защита оборудования. Устанавливается в главных распределительных щитах (ГРЩ), ячейках вводно-распределительных устройств (ВРУ), а также в качестве вводного, секционного или распределительного аппарата. Подходит для промышленных предприятий, энергообъектов, транспортных узлов и крупных жилых комплексов.

Технические характеристики

• Тип изделия: Выключатель автоматический в литом корпусе
• Номинальный ток: 400 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защищает все три фазы трёхфазной сети одновременно
• Номинальная отключающая способность: 50 кА - способность безопасно прервать ток короткого замыкания до 50 тысяч ампер
• Номинальное напряжение: 415 В - рабочее напряжение сети, соответствует стандартным трёхфазным системам 400 В
• Тип расцепителя: Термомагнитный - сочетает тепловую защиту от длительных перегрузок и магнитную защиту от КЗ
• Тип дополнительного расцепителя: Независимый расцепитель минимального напряжения - отключает аппарат при снижении напряжения ниже заданного уровня (например, при аварийном проседании сети)
• Конструкция: Стационарный - предназначен для закрепления на монтажной плате, не является выдвижным
• Вид привода: Ручной - управление осуществляется рычагом вручную, без автоматического привода
• Способ монтажа: Монтажная плата - крепится болтами к металлической раме или панели, требует предварительно подготовленного места
• Степень защиты IP20 - защита от доступа пальцев и предметов более 12 мм, но не защищён от пыли и воды
• Тип элемента управления: Рычажковый - удобный механический переключатель для ручного включения/выключения
• Тип подключения силовой цепи: Болтовое соединение - провода фиксируются гайками и шайбами, требуют правильного момента затяжки
• Гарантийный срок: 60 месяцев - 5 лет гарантии от производителя

Совместимость и монтаж

Автоматический выключатель силовой 3 полюса 400 А 50 кА ВА-335А совместим с шинными системами и контактными группами, рассчитанными на ток до 400 А. Для монтажа необходима прочная металлическая плита с отверстиями под крепёж. Подключение силовых проводов выполняется через болтовые зажимы - важно соблюдать рекомендованное усилие затяжки, чтобы избежать перегрева контактов. Не допускается использование с выдвижными направляющими или модульными системами типа DIN-рейки. Устройство предназначено исключительно для стационарной установки внутри распределительных щитов.

Безопасность и стандарты

Автоматический выключатель ВА-335А соответствует требованиям безопасности для оборудования класса IEC 947-2. Серия ВА-330А прошла сертификацию на соответствие нормам РФ и ЕАЭС. Отключение при КЗ происходит быстрее 20 миллисекунд, что минимизирует риск повреждения кабеля и оборудования. Наличие независимого расцепителя позволяет интегрировать устройство в системы автоматизации и удалённого управления.

Преимущества

• Высокая отключающая способность (50 кА) обеспечивает защиту даже в условиях мощных коротких замыканий на промышленных участках
• Термомагнитный расцепитель с регулировкой позволяет точно настраивать пороги срабатывания под конкретную нагрузку
• Независимый расцепитель минимального напряжения повышает надёжность работы при колебаниях сети
• Литой корпус обеспечивает долговечность, механическую прочность и герметичность внутренних компонентов
• Длительная гарантия (5 лет) свидетельствует о высоком качестве сборки и использовании проверенных материалов

Ограничения применения

• Не применяется во взрывоопасных средах - степень защиты IP20 не обеспечивает защиту от пыли и газов
• Не подходит для мобильных или временных установок - конструкция стационарная, не имеет механизма выдвижения
• Не работает при температуре ниже -25 C и выше +55 C - указаны только базовые условия эксплуатации
• Подключение только болтовое - нельзя использовать клеммы типа “быстрозажим” или штыревые контакты
• Не предназначен для частого оперирования - ручной привод рассчитан на несколько десятков операций в день, не на бесконечную коммутацию

Примеры использования

• Главный ввод в промышленном цехе с мощностью потребления до 250 кВт
• Секционный автомат между двумя источниками питания в ГРЩ многоквартирного дома
• Защита распределительной шины на заводе по производству пластиков
• Коммутационный аппарат в системе электроснабжения метрополитена
• Распределительный автомат в ячейке ВРУ торгового центра

Практические советы

• Перед установкой проверьте сечение кабеля - для 400 А требуется медный кабель не менее 1×150 мм2 или 3×95 мм2
• Используйте только качественные болты и шайбы, соответствующие классу прочности 8.8–10.9
• При настройке терморасцепителя убедитесь, что токовая нагрузка не превышает 80 % от номинала (не более 320 А) для длительной службы
• Проверяйте момент затяжки болтов согласно руководству - пере- или недотянутые контакты вызывают нагрев и выход из строя
• При наличии независимого расцепителя подключите его к контроллеру или реле контроля напряжения - это повысит отказоустойчивость всей системы
• Не устанавливайте ВА-335А рядом с источниками тепла или вибраций - это влияет на точность срабатывания расцепителей
