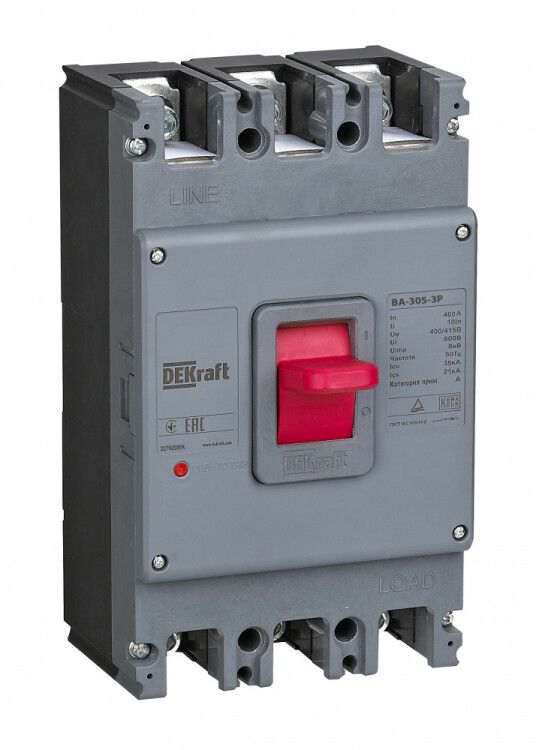

Выключатель автоматический 3п 400А 35кА ВА-305 DEKraft 22762DEK APC

Силовой автоматический выключатель 3 полюса 400 А 35 кА ВА-305 от DEKraft предназначен для защиты и коммутации мощных электрических цепей в промышленных и энергетических системах. Этот аппарат обеспечивает надёжную работу при высоких токах и коротких замыканиях, особенно там, где требуется постоянное питание и безопасность оборудования.

Назначение и область применения

Силовой автоматический выключатель 3 полюса 400 А 35 кА ВА-305 используется для распределения электроэнергии и защиты цепей от перегрузок и коротких замыканий в сетях переменного тока 400–415 В, 50 Гц. Применяется в промышленных распределительных щитах, на энергообъектах, в транспорте и крупных жилых комплексах. Подходит для защиты силового оборудования: двигателей, насосов, компрессоров, конвейеров и других устройств с высокой пусковой нагрузкой.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 400 А
• Количество полюсов: 3
• Номинальная отключающая способность: 35 кА - способен безопасно отключить даже самые большие токи КЗ
• Тип расцепителя: электромагнитный + тепловой - защищает одновременно от сверхтоков и длительных перегрузок
• Привод: моторный - позволяет управлять выключателем дистанционно через внешний сигнал
• Конструкция: встраиваемое устройство фиксированной установки - не снимается после монтажа
• Способ монтажа: встраиваемый - устанавливается внутрь шкафа или щита
• Степень защиты: IP20 - защита от доступа пальцев и предметов более 12 мм, но не от воды и пыли
• Тип управления: рычаг - ручное управление через механический переключатель
• Крепление: болтовое - закрепляется на DIN-рейке или платформе с помощью болтов
• Подключение силовой цепи: болтовое - провода зажимаются гайками, требует точного момента затяжки
• Индикатор отключения: да - визуально показывает состояние контактов
• Указатель расцепления: да - сигнализирует причину отключения (перегрузка или КЗ)

Совместимость и монтаж

Силовой автоматический выключатель 3 полюса 400 А 35 кА ВА-305 совместим с любыми щитами, имеющими достаточное пространство для встраивания и возможность болтового крепления. Для монтажа необходим доступ к тыльной стороне устройства - он не снимается после установки. Подключение силовых проводов выполняется только болтовым способом: используйте медные многожильные провода с подходящим сечением (не менее 95 мм2 для 400 А), соблюдайте момент затяжки, указанный в руководстве. Моторный привод требует подключения управляющего напряжения (обычно 24 В постоянного или переменного тока); проверьте соответствие питания перед запуском.

Безопасность и стандарты

Силовой автоматический выключатель 3 полюса 400 А 35 кА ВА-305 соответствует требованиям международных стандартов IEC 60947-2 для автоматических выключателей в литом корпусе. Устройство прошло испытания на отключающую способность 35 кА и работает в рамках допустимых температурных режимов. Индикация состояния и указатель расцепления обеспечивают безопасность обслуживания - оператор видит причину отключения без вскрытия корпуса.

Преимущества

• Высокая отключающая способность (35 кА) - гарантирует безопасность даже при аварийных ситуациях
• Комбинированный расцепитель - эффективно защищает как от кратковременных скачков, так и от долговременной перегрузки
• Моторный привод - позволяет удалённо управлять выключателем, что важно для автоматизации и дистанционного контроля
• Чёткая индикация - указатель расцепления снижает время диагностики отказов
• Фиксированная конструкция - исключает случайное отключение или неквалифицированный демонтаж

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 не обеспечивает защиту от жидкости и пыли
• Не рекомендован для частого ручного включения/выключения - рассчитан на основную защиту, а не на регулярную коммутацию
• Требует профессионального монтажа - болтовые соединения должны затягиваться с контролируемым моментом
• Не имеет возможности регулировки порогов расцепления - параметры заданы заводом и не изменяемы

Примеры использования

• Защита главного входного автомата в промышленном распределительном щите
• Коммутирование и защита двигателя 200–300 кВт на конвейере
• Обеспечение безопасности в системах водоснабжения с большими насосными станциями
• Распределение энергии в центрах обработки данных с высокой плотностью нагрузки

Практические советы

• Перед установкой проверьте, чтобы сечение кабеля соответствовало току 400 А - недостаточное сечение вызовет нагрев и выход из строя
• При использовании моторного привода убедитесь, что источник управления (например, PLC) имеет достаточную мощность и правильную полярность
• Не устанавливайте ВА-305 рядом с источниками тепла - перегрев снижает срок службы расцепителей
• Проверяйте индикаторы расцепления после каждого срабатывания - они помогают определить тип аварии без дополнительных замеров
• Для сервисного обслуживания отключите питание и заблокируйте щит - этот аппарат не имеет функции блокировки в положении “вкл”
