Выключатель автоматический 400А 4000Im ВА51-39-340010 УХЛ3 690В AC КЭАЗ 220772

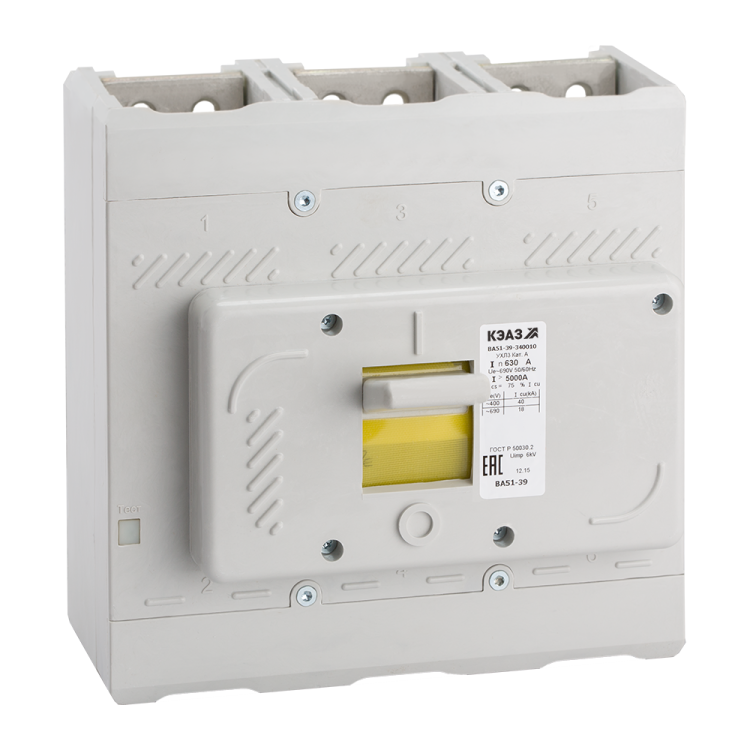

Автоматический выключатель ВА51-39-340010 УХЛ3 от КЭАЗ - трёхполюсный аппарат в литом корпусе на 400 А, предназначен для защиты мощных электрических цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки на монтажную плату в промышленном оборудовании, где требуется надёжная коммутация и высокая отключающая способность.

Назначение и область применения

Автоматический выключатель ВА51-39-340010 УХЛ3 защищает электрические сети с напряжением до 690 В переменного тока (50/60 Гц) от:

• токов перегрузки - благодаря тепловому расцепителю;
• коротких замыканий - через электромагнитный расцепитель с уставкой 4000 А;
• резких проседаний напряжения - функция обеспечивает отключение при аварийных режимах.

Используется в системах питания промышленного оборудования: станках, конвейерах, больших насосах, компрессорах, распределительных щитах. Также допускается редкая ручная коммутация нагрузки - включение и отключение при нормальных условиях работы.

Технические характеристики

• Номинальный ток: 400 А - максимальный длительно допустимый ток без срабатывания.
• Номинальное напряжение: 690 В AC - работает в сетях до этой величины; не DC выше 440 В.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальная отключающая способность: 40 кА - способен безопасно прервать ток короткого замыкания до этого значения.
• Уставка магнитного расцепления: 4000 А - сработает при токе, превышающем номинал в 10 раз.
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температурах от –60 C до +40 C, в условиях повышенной влажности и запылённости, характерных для холодных регионов России.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, но не от воды и пыли извне; требует установки внутри закрытого шкафа.
• Максимальное сечение кабеля: 240 мм2 - позволяет подключить крупные медные проводники.
• Частота: 50/60 Гц - совместим с сетями стран СНГ и Европы.
• Подключение: винтовое - зажимы для кабелей затягиваются гаечным ключом.
• Привод: рычажковый - управление осуществляется механическим рычагом, видна позиция “Вкл./Выкл.”.
• Крепление: винтовое - фиксируется болтами на монтажной плате или DIN-рейке (при наличии адаптера).
• Дугогасительная камера: 6 камер - эффективно гасят дугу при отключении больших токов, продлевают срок службы аппарата.

Совместимость и монтаж

Автоматический выключатель ВА51-39-340010 УХЛ3 имеет стационарную конструкцию и предполагает монтаж на монтажную плиту. Для установки необходимо:

• выполнить отверстия под крепёжные болты согласно чертежу производителя;
• обеспечить свободный доступ к контактам для подключения кабелей сечением до 240 мм2;
• закрепить устройство так, чтобы исключить механические усилия на выводы - это предотвращает повреждение внутренних механизмов.

Не предназначен для установки на стандартную DIN-рейку без специального переходника. Отсутствие вспомогательных контактов означает невозможность удалённого контроля состояния (например, сигнализации “отключен” или блокировки).

Безопасность и стандарты

Автоматический выключатель ВА51-39 соответствует требованиям:

• ГОСТ Р 50030.2 - российская версия международного стандарта IEC 60947-2 для ;
• ТУ 3422-081-05758109-2011 - технические условия КЭАЗ, определяющие конкретные параметры модели.

Произведён в соответствии с сертифицированными технологиями, что гарантирует соответствие безопасности при работе в промышленных условиях. Номер в реестре РЭ-2514/20 подтверждает легализацию устройства в рамках государственного контроля.

Преимущества

• Высокая отключающая способность (40 кА) - обеспечивает безопасность даже при серьёзных авариях в мощных сетях.
• Широкий диапазон рабочих температур (-60…+40 C) - надёжно работает в суровых климатических условиях, включая открытые площадки и необогреваемые помещения.
• Жёсткий литой корпус - устойчив к ударным нагрузкам, вибрациям и внешним воздействиям, увеличивает долговечность.
• Простая и проверенная конструкция - минимум движущихся деталей, легко обслуживается, мало требует ремонта.
• Фиксированная уставка магнитного расцепителя (4000 А) - исключает случайную настройку, важна для стабильной работы в промышленных системах.

Ограничения применения

• Не применяется в цепях постоянного тока свыше 440 В - выход за пределы указанных значений может вызвать отказ дугогашения.
• IP20 - нельзя использовать вне герметичных шкафов, особенно во влажных, пыльных или агрессивных средах.
• Отсутствие вспомогательных контактов - невозможно реализовать системы дистанционного управления, сигнализации или интерлоков без внешней модификации.
• Только стационарный монтаж - не подлежит быстрому демонтажу, не предназначен для мобильных или часто перемещаемых объектов.
• Запрещено применение в качестве основного рубильника для частых включений - рекомендовано лишь для редких операций (до нескольких раз в день); для частой коммутации используйте контакторы.

Примеры использования

• Защита главного входа в промышленный цех с питанием 690 В, 400 А - связывает трансформатор с распределительными щитами.
• Щитовая автоматика на заводе по переработке металла - защищает массивные двигатели и нагреватели.
• Объекты в Арктическом регионе - благодаря UHL3, выдерживает экстремальные холода без потери работоспособности.
• Центры обработки данных с резервированием - используется в основном контуре питания UPS-систем, когда нужна гарантированная отсечка при КЗ.

Практические советы

• Выбирая этот автомат, обязательно проверьте посадочные размеры и расположение крепёжных отверстий - они отличаются от типовых DIN-устройств.
• При подключении кабелей сечением более 150 мм2 используйте наконечники (штыревые или трубчатые) - это повысит надёжность контакта и снизит риск перегрева.
• Не затягивайте винты слишком сильно - можно повредить пластиковую часть корпуса или деформировать контактные планки.
• Проверяйте состояние механизма каждые 6–12 месяцев: протирайте контакты, осматривайте наличие следов дугового износа, особенно после срабатываний.
• Если система требует сигнализации состояния - добавьте внешнее реле или микросwitch, поскольку сам выключатель не имеет встроенных вспомогательных контактов.
