Выключатель автоматический 400А 4000Im ВА51-39-341810 УХЛ3 690В AC НР=230В AC/220В DC КЭАЗ 220855

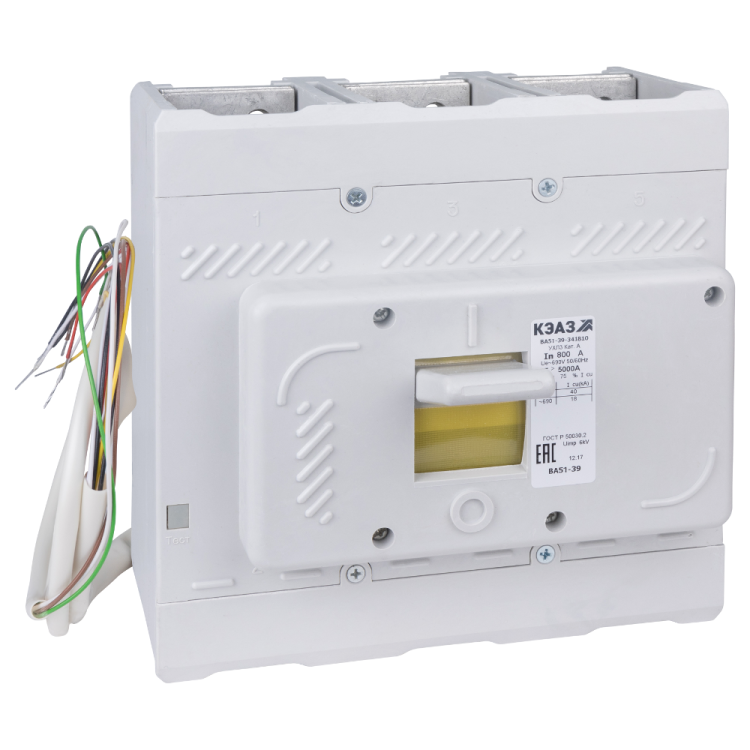

Автоматический выключатель ВА51-39-341810-400А-4000-690AC-НР230AC/220DC-УХЛ3 от КЭАЗ - трёхполюсный силовой аппарат в литом корпусе, рассчитанный на работу в сетях до 690 В переменного тока и 440 В постоянного тока. Обеспечивает защиту от перегрузок и коротких замыканий, подходит для стационарной установки на монтажную плату. Артикул 220855 соответствует серийному решению ВА51.

Назначение и область применения

Выключатель ВА51-39-341810-400А-4000-690AC-НР230AC/220DC-УХЛ3 предназначен для защиты электрических цепей от токов перегрузки и короткого замыкания, а также для редких оперативных включений и отключений нагрузки. Применяется в распределительных щитах промышленных объектов: на входе в оборудование, у станков, конвейеров, насосных систем и других мощных потребителей. Подходит для работы в условиях повышенной влажности и низких температур благодаря климатическому исполнению УХЛ3.

Технические характеристики

• Номинальный ток: 400 А - максимальный длительно допустимый ток без срабатывания защиты;
• Номинальное напряжение: 690 В AC / 440 В DC - работает в сетях переменного и постоянного тока;
• Номинальная отключающая способность: 40 кА - способен безопасно отключить ток короткого замыкания до этого значения;
• Тип расцепителя: комбинированный - тепловой (для перегрузки) и электромагнитный (для КЗ);
• Уставка теплового расцепления: 400 А - фиксированная, не регулируемая;
• Уставка магнитного расцепления: 4000 А - срабатывает при кратковременных скачках тока выше этого порога;
• Частота: 50/60 Гц - совместим с сетями России и стран с другими стандартами;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки в закрытые шкафы;
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +40 C, подходит для холодных помещений и открытых площадок;
• Дополнительный расцепитель: НР230AC/220DC - позволяет удалённо отключить выключатель при потере напряжения или по команде с внешнего устройства;
• Максимальное сечение кабеля: 240 мм2 - можно подключать толстые медные жилы;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Конструкция: стационарное исполнение - не съёмный, не модульный, монтируется жёстко;
• Подключение: винтовое - надёжное, требует периодической проверки затяжки;
• Способ монтажа: на монтажную плиту - крепится болтами через отверстия в основании;
• Привод: ручной - управление осуществляется рычагом вручную;
• Дугогасительная камера: 6 камер - обеспечивает гашение дуги при отключении больших токов.

Совместимость и монтаж

Выключатель ВА51-39-341810-400А-4000-690AC-НР230AC/220DC-УХЛ3 монтируется исключительно на монтажную плату с помощью винтового крепления. Для правильной установки необходимо соблюдать рекомендованное усилие затяжки винтов (не более 10–12 Нм) - избыточная затяжка повредит контактные зажимы. Подключение кабелей сечением до 240 мм2 возможно только при использовании наконечников. Дополнительный расцепитель НР230AC/220DC требует подвода отдельного провода питания: 230 В переменного или 220 В постоянного тока. Не совместим с DIN-рейкой - нельзя использовать в типовых щитах с модульным креплением.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-081-05758109-2011. Сертифицирован в реестре РЭП под номером РЭ-2514/20. Конструкция обеспечивает классическую изоляцию и предотвращает случайное прикосновение к токоведущим частям при закрытом корпусе. Отключение при КЗ происходит быстрее 20 мс, что снижает риск возгорания и повреждения оборудования.

Преимущества

• Высокая отключающая способность (40 кА) - подходит для сложных промышленных сетей с большими токами КЗ;
• Надёжная двухступенчатая защита - сочетание теплового и электромагнитного расцепителей даёт точную реакцию на перегрузки и аварии;
• Широкий диапазон рабочих температур (-60…+40 C) - позволяет применять в суровых климатических условиях;
• Интегрированный независимый расцепитель - позволяет реализовать дистанционное отключение без изменения основной схемы управления;
• Жёсткая конструкция в литом корпусе - устойчив к механическим воздействиям и вибрациям.

Ограничения применения

• Не предназначен для частого включения/выключения - используется только для редких оперативных действий, не для системы частого пуска двигателей;
• IP20 - не защищён от пыли и брызг воды - обязательно требуется установка внутри герметичного шкафа;
• Фиксированная уставка тепловой защиты (400 А) - невозможно настроить другую чувствительность, подходит только для нагрузок, близких к этому значению;
• Отсутствие модульного крепления - нельзя установить на DIN-рейку, требует специальной монтажной платы;
• Нет встроенного дифференциального тока - не защищает от утечек на землю, для этой функции нужна отдельная УЗО.

Примеры использования

• Главный ввод в промышленном цехе с мощностью до 250 кВт;
• Защита питающей линии к крупному компрессору или насосной станции;
• Щитовая система на холодильном комплексе в условиях северного региона;
• Цепь постоянного тока 220 В в системе управления технологическим оборудованием;
• Обвязка преобразователя частоты с высоким током КЗ.

Практические советы

• Проверяйте затяжку винтов подключения каждые 6–12 месяцев - особенно после первых 10–20 включений;
• При использовании дополнительного расцепителя НР230AC/220DC убедитесь, что источник питания стабилен - скачки напряжения могут вызвать ложное отключение;
• Не используйте этот выключатель вместо УЗО - он не защищает от утечек тока на землю;
• Для монтажа на плату подготовьте отверстия точно по габаритам корпуса - не допускайте люфта, чтобы избежать деформации;
• При работе в условиях низких температур (+5 C и ниже) перед первым включением дайте устройству прогреться в течение 10–15 минут;
• При замене - выбирайте аналог с таким же артикулом 220855 и исполнением УХЛ3, чтобы сохранить климатическую адаптацию.
