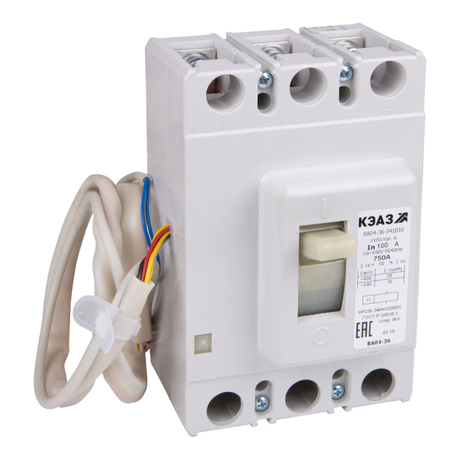

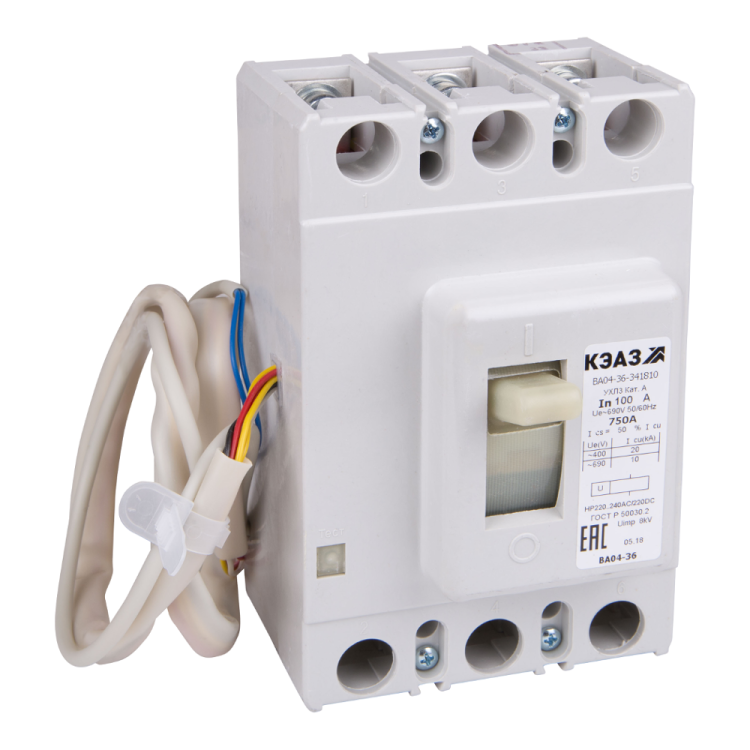

Выключатель автоматический 400А 4000Im ВА04-36-341810 УХЛ3 690В AC НР=220..240В AC/220В DC КЭАЗ 107606

Автоматический выключатель ВА04-36-341810-400А-4000-690AC-НР220..240AC/220DC-УХЛ3 от КЭАЗ - трёхполюсный силовой аппарат в литом корпусе для защиты сетей до 690 В переменного и 440 В постоянного тока. Подходит для промышленных объектов, где требуется надёжная защита от перегрузок и КЗ, а также управление нагрузкой до 400 А.

Назначение и область применения

Выключатель ВА04-36-341810-400А-4000-690AC-НР220..240AC/220DC-УХЛ3 предназначен для защиты электрических цепей от токов перегрузки и короткого замыкания. Также он позволяет выполнять редкие оперативные включения и отключения нагрузки. Применяется в распределительных щитах промышленных установок: на входе в оборудование, у станков, конвейеров, насосных групп и других мощных потребителей.

Технические характеристики

• Номинальный ток: 400 А
• Число полюсов: 3
• Номинальное напряжение переменного тока: до 690 В, частота 50–60 Гц
• Номинальное напряжение постоянного тока: до 440 В
• Предельная коммутационная способность (ПКС): до 20 кА
• Напряжение катушки управления: 220–240 В AC / 220 В DC
• Исполнение по климатическому исполнению: УХЛ3 - для работы при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Конструкция: литой корпус, без возможности модификации внутренних элементов

Совместимость и монтаж

Выключатель ВА04-36-341810-400А-4000-690AC-НР220..240AC/220DC-УХЛ3 монтируется на DIN-рейку шириной 35 мм. Для подключения используются болтовые зажимы - рекомендуется использовать медные жилы сечением до 120 мм2. Напряжение катушки управления (220 В AC/DC) необходимо подавать отдельными проводами, не путём параллельного соединения с основной цепью. Монтаж допускается в вертикальном положении +-15°. Не требует специальных условий вентиляции, но избегайте установки рядом с источниками тепла выше 40 C.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Конструкция обеспечивает безопасную работу при высоких токах КЗ благодаря гашению дуги внутри литого корпуса. Отключение происходит автоматически при превышении порогов перегрузки или КЗ - без участия оператора. Электромагнитный расцепитель реагирует на КЗ за миллисекунды, тепловой - на длительные перегрузки.

Преимущества

• Высокая предельная коммутационная способность (до 20 кА) - обеспечивает надёжное отключение даже при серьёзных авариях
• Стабильная работа при колебаниях напряжения и температуры благодаря исполнению УХЛ3
• Поддержка как переменного, так и постоянного тока - универсальность для сложных систем
• Монолитный литой корпус исключает доступ к токоведущим частям, снижает риск повреждения и увеличивает срок службы
• Катушка управления совместима с двумя типами питания (AC/DC) - упрощает интеграцию в существующие системы

Ограничения применения

• Не предназначен для частого включения/отключения - более 10 раз в час может снизить срок службы контактов
• Не имеет функции дифференциальной защиты - для защиты от утечек тока необходима установка отдельного УЗО
• Не рассчитан на работу при напряжении выше 690 В AC или 440 В DC - превышение вызывает пробой изоляции
• Не подлежит ремонту - при выходе из строя требуется замена всего аппарата
• Не используется в взрывоопасных средах - отсутствует взрывозащита

Примеры использования

• Главный ввод в цеховой распределительный щит с нагрузкой до 400 А
• Защита частотного преобразователя на конвейере
• Отключение питающей линии сварочного оборудования
• Коммутирование группы насосов в системе водоснабжения
• Щиты управления на железнодорожных станциях с питанием от сети 690 В

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и момента затяжки болтов - недостаточно плотное соединение вызывает нагрев
• При использовании в цепях с постоянным током учтите, что дуга гасится хуже, чем в переменном - соблюдайте максимальное напряжение 440 В DC
• Для удобства обслуживания используйте выносной рычаг или дистанционное управление через катушку
• Проверяйте состояние контактов каждые 2 года - особенно при работе с высокими токами
• При замене старого автомата - убедитесь, что новый ВА04-36-341810-400А-4000-690AC-НР220..240AC/220DC-УХЛ3 имеет аналогичную ПКС и класс отключения
