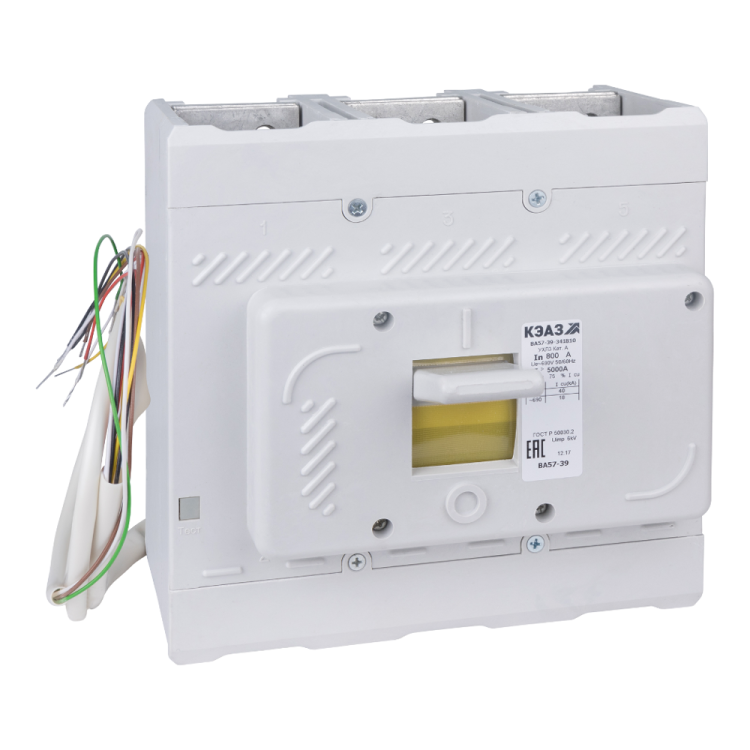

Выключатель автоматический 400А 4000Im ВА57-39-341810 УХЛ3 690В AC НР=230В AC/220В DC КЭАЗ 109970

Автоматический выключатель ВА57-39-341810-400А-4000-690AC-НР230AC/220DC-УХЛ3 от КЭАЗ - трёхполюсный силовой аппарат в литом корпусе, рассчитанный на работу в сетях до 690 В переменного тока и 440 В постоянного тока. Он обеспечивает защиту от перегрузок и коротких замыканий, а также позволяет удалённо отключить цепь через внешний расцепитель. Применяется в промышленных распределительных щитах, на станках и конвейерах.

Назначение и область применения

Выключатель ВА57-39-341810-400А-4000-690AC-НР230AC/220DC-УХЛ3 предназначен для защиты электрических цепей от:

• токов перегрузки - при длительном превышении номинального тока 400 А;
• токов короткого замыкания - до 40 кА;
• снижения напряжения ниже установленного уровня;
• для редких ручных включений и отключений нагрузки.

Используется в промышленных системах питания: распределительных щитах, станках, конвейерах, насосных станциях, системах вентиляции и других объектах с высокими токовыми нагрузками. Подходит для установки в помещениях с умеренным и холодным климатом благодаря исполнению УХЛ3.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (AC), 440 В постоянного тока (DC);
• Номинальный ток: 400 А - максимальный ток, который выключатель может проводить постоянно без повреждений;
• Номинальная отключающая способность: 40 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Тип расцепителя: комбинированный - тепловой (для перегрузки) и электромагнитный (для КЗ);
• Настройка защиты от перегрузки: фиксированная - 400 А, не регулируется;
• Уставка магнитного расцепления: 4000 А - сработает при кратковременном скачке тока выше этого значения;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов больше 12 мм; не защищён от воды и пыли;
• Диапазон рабочих температур: от –60 C до +40 C - работает даже в неотапливаемых зданиях зимой;
• Максимальное сечение кабеля: 240 мм2 - можно подключать мощные медные кабели;
• Тип подключения: винтовые зажимы - надёжное механическое соединение;
• Дополнительный расцепитель: НР230AC/220DC - позволяет отключать выключатель дистанционно при потере напряжения или по команде с пульта;
• Климатическое исполнение: УХЛ3 - устойчив к колебаниям температуры, влажности и запылённости в условиях средней полосы и северных районов;
• Способ монтажа: на монтажную плату - закрепляется болтами на жёсткой поверхности, не на DIN-рейку;
• Конструкция: стационарное исполнение - не предусматривает возможность извлечения без демонтажа;
• Привод: ручной рычажковый - управление осуществляется вручную через рычаг;
• Нормативные документы: ГОСТ Р 50030.2, ТУ3422-037-05758109-2011.

Совместимость и монтаж

Выключатель ВА57-39-341810-400А-4000-690AC-НР230AC/220DC-УХЛ3 устанавливается исключительно на монтажную плиту или жёсткую основу с помощью винтового крепления. Не совместим с DIN-рейками. Для подключения используются винтовые зажимы - необходимо соблюдать момент затяжки, указанный в руководстве. Максимальное сечение кабеля - 240 мм2, что требует использования специальных наконечников при работе с многожильными проводниками. Дополнительный расцепитель НР230AC/220DC питается от сети 230 В AC или 220 В DC - перед подключением проверьте соответствие напряжения источника.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и сертифицирован в соответствии с ТУ3422-037-05758109-2011. Имеет регистрацию в Реестре средств электроснабжения (РЭ-2508/20). Конструкция имеет шесть дугогасительных камер - обеспечивают гашение дуги при отключении больших токов. Отключение происходит без выброса открытого пламени, что снижает риск возгорания внутри щита. Однако степень защиты IP20 не предохраняет от попадания влаги - не применяйте в сырых или наружных условиях без дополнительной герметизации.

Преимущества

• Высокая отключающая способность (40 кА) - подходит для крупных промышленных объектов с большой короткозамкнутой мощностью;
• Фиксированная уставка перегрузки 400 А - исключает случайную настройку, повышает надёжность;
• Наличие независимого расцепителя - позволяет интегрировать выключатель в системы автоматизации и дистанционного управления;
• Широкий диапазон температур - работает в суровых климатических условиях без дополнительного обогрева;
• Простая и прочная конструкция в литом корпусе - долговечен, устойчив к механическим воздействиям;
• Поддержка как переменного, так и постоянного тока - универсальность для смешанных систем.

Ограничения применения

• Не предназначен для частого включения/отключения - используется только для редких операций, не для частого управления нагрузкой;
• IP20 - нельзя использовать во влажных, пыльных или наружных условиях без бокса или кожуха;
• Отсутствуют свободные контакты - нельзя использовать как переключатель сигнализации или контроля состояния;
• Не имеет модульной конструкции - невозможно заменить расцепитель или добавить функции без замены всего аппарата;
• Требует монтажа на плату - не подходит для типовых щитов с DIN-рейками без доработки;
• Напряжение дополнительного расцепителя - только 230 В AC или 220 В DC; другие значения не поддерживаются.

Примеры использования

• Защита главного входа в промышленный цех с мощностью до 250–300 кВт;
• Отключение конвейерной линии по сигналу от системы безопасности;
• Распределительный щит на холодильной установке в северном регионе;
• Щит питания насосной станции с автономным источником постоянного тока (например, аккумуляторная батарея);
• Цепь управления компрессором, где требуется дистанционное отключение при аварии.

Практические советы

• При монтаже используйте кабельные наконечники для проводов сечением более 70 мм2 - это повысит контакт и снизит нагрев;
• Проверьте напряжение на выводах дополнительного расцепителя перед первым включением - неверное напряжение может вывести его из строя;
• Не затягивайте винты слишком сильно - это повредит изоляцию и может вызвать перегрев;
• Если выключатель будет работать при температуре ниже –40 C, убедитесь, что окружающее оборудование тоже рассчитано на такие условия;
• При использовании в щите с другими устройствами оставьте минимум 50 мм свободного пространства вокруг - для теплоотвода и обслуживания;
• При необходимости замены - отключите всю цепь, поскольку выключатель неизвлекаем и требует полного демонтажа.
