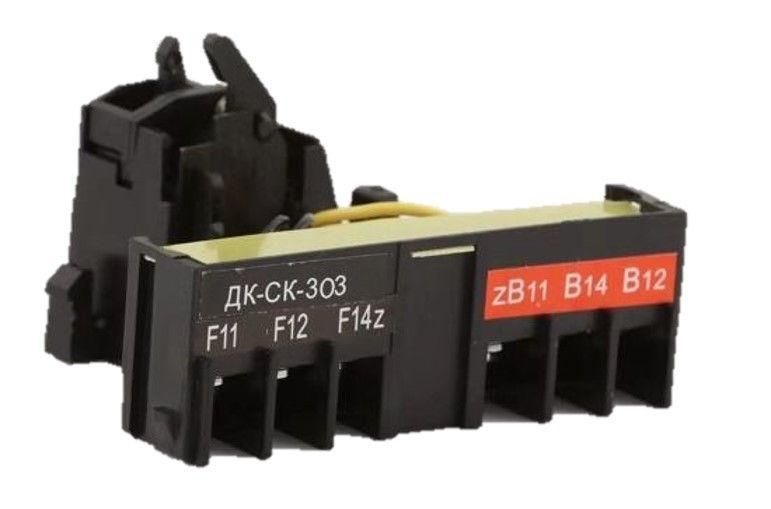

Контакт дополнительный и сигнальный левый ВА-305 | 22886DEK DEKraft APC

Контакт дополнительный и сигнальный левый ВА-305 от DEKraft - компактное устройство, объединяющее функции дополнительных и сигнальных контактов для управления и индикации состояния автоматических выключателей серии DEKraft. Подходит для монтажа на левую сторону аппаратов, обеспечивает надёжную передачу сигналов в цепях управления до 400 В.

Назначение и область применения

Контакт дополнительный и сигнальный левый ВА-305 предназначен для установки на автоматические выключатели серии DEKraft для передачи информации о состоянии аппарата - включено/выключено - в системы управления, контроля и индикации. Используется в цепях управления, где требуется одновременно получить два типа сигналов: один для логики управления (дополнительный контакт), второй - для визуальной или звуковой индикации (сигнальный контакт). Применяется в распределительных щитах, на станках, конвейерах, системах автономной защиты и других объектах с требованием к удалённому контролю положения автомата.

Технические характеристики

• Тип изделия: Контакт дополнительный и сигнальный
• Номинальное напряжение: 400 В (переменный/постоянный ток - AC/DC)
• Условный тепловой ток: 3 А
• Дополнительные контакты: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Сигнальные контакты: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Переключающие контакты: 1 (комбинированный НО+НЗ)
• Место установки: Левый боковой слот на выключателе
• Совместим с моделями DEKraft, имеющими соответствующий механический интерфейс

Совместимость и монтаж

Контакт дополнительный и сигнальный левый ВА-305 устанавливается исключительно на левой стороне автоматических выключателей серии DEKraft, которые имеют специальный фиксирующий механизм для таких модулей. Установка возможна только на устройства с подходящим габаритным исполнением - проверьте наличие свободного левого слота на корпусе выключателя. Монтаж выполняется вручную: защёлкивание происходит при плотном нажатии до характерного щелчка. Отключение питания перед установкой обязательно. Не допускается установка на выключатели других серий или брендов - даже если они кажутся внешне похожими.

Преимущества

• Объединяет две функции - дополнительный и сигнальный контакт - в одном модуле, экономя место в щите
• Высокая надёжность коммутации при токе до 3 А и напряжении до 400 В
• Чёткая механическая связь с основным контактом выключателя - сигнал всегда точно отражает реальное состояние аппарата
• Изготовлен из термостойких материалов, устойчив к вибрациям и перепадам температур в пределах рабочего диапазона

Ограничения применения

• Не предназначена для работы в цепях мощностью выше 3 А - превышение нагрузки вызывает нагрев и выход из строя
• Не используется в цепях переменного тока частотой более 50–60 Гц без согласования с производителем
• Не подходит для установки на правые слоты - только на левые
• Не рекомендуется применять во взрывоопасных средах - отсутствует взрывозащита
• Не совместим с выключателями других брендов, кроме DEKraft и SE (Dekraft)

Примеры использования

• Подключение к пульту управления станка: сигнал от контакта ВА-305 включает индикатор “Работает” при замыкании главного контакта
• Логическая цепь безопасности: два НО-контакта используются для запуска вентилятора после включения автомата
• Система учёта времени работы: сигнальный контакт подключён к импульсному счётчику, который фиксирует время включения оборудования
• Автоматизация складского конвейера: НЗ-контакт активирует тревожный свет при отключении автомата

Практические советы

• Перед покупкой убедитесь, что ваш автоматический выключатель имеет именно левый слот для установки - справа этот контакт не подойдёт
• Проверьте посадочные размеры: если вы используете старую модель DEKraft, сверьтесь с чертежом - некоторые версии отличаются глубиной крепления
• При использовании в цепях постоянного тока соблюдайте полярность - хотя контакт не чувствителен к направлению, соединения должны быть качественными
• Не затягивайте провода слишком сильно - это может повредить пластиковую рамку контакта
• Для долговечности избегайте установки рядом с источниками сильного тепла - оптимальная температура окружающей среды - от –25C до +60C
