Контакт дополнительный правый 2НО2НЗ ВА-305 4P | 22862DEK DEKraft APC

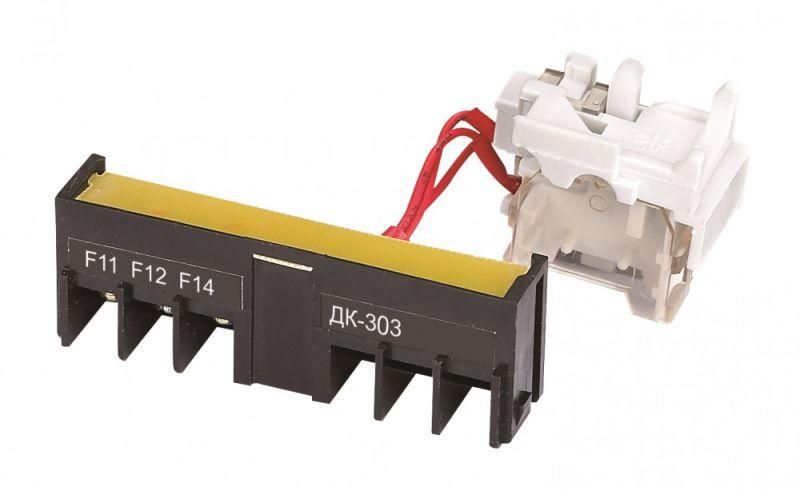

Контакт дополнительный правый 2 нормально открытых 2 нормально закрытых ВА-305 4P от DEKraft предназначен для передачи сигнала о положении автомата ВА-305 - включён или выключен. Этот контакт используется в цепях управления, сигнализации и автоматизации, где требуется контроль состояния аппарата без вмешательства в основную силовую цепь.

Назначение и область применения

Контакт дополнительный правый 2НО+2НЗ ВА-305 4P устанавливается на автоматические выключатели серии ВА-305 от DEKraft. Он позволяет получить два замкнутых (нормально закрытых) и два разомкнутых (нормально открытых) сигнальных контакта, которые работают синхронно с главным контактом автомата. Это необходимо для:

• Индикации состояния автомата (например, через лампы или светодиоды на пульте);
• Подключения к системам АСУ ТП, PLC или реле контроля;
• Автоматического отключения связанного оборудования при отключении питания;
• Блокировки других устройств в зависимости от положения выключателя.

Применяется в распределительных щитах, на станках, конвейерах, насосных станциях и других объектах с автоматизированным управлением.

Технические характеристики

• Тип контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Номинальное напряжение: до 400 В
• Тип тока: переменный (AC) и постоянный (DC)
• Место установки: правый слот на корпусе автомата ВА-305
• Конструктив: модульный, совместим с сериями DEKraft и SE (Dekraft)
• Количество полюсов: 4P (четыре контакта в одном модуле)

Напряжение 400 В означает, что контакт можно использовать в сетях до 400 В переменного тока (например, 380 В трёхфазной сети) и аналогичном уровне постоянного тока. Нет указания на максимальный коммутируемый ток - значит, он рассчитан только на сигналы малой мощности, не для нагрузки.

Совместимость и монтаж

Контакт дополнительный ВА-305 4P совместим исключительно с автоматическими выключателями серии ВА-305 от DEKraft. Устанавливается только в правый слот на боковой поверхности автомата. Монтаж выполняется при отключённом питании:

1. Открыть крышку автомата (при необходимости - снять фиксирующий элемент).
2. Вставить контакт в правый слот до характерного щелчка.
3. Проверить надёжность защёлкивания - контакт не должен шататься.
4. Подключить провода к клеммам контакта (обычно 0,5–2,5 мм2).

Не допускается установка на другие модели автоматов - даже если они внешне похожи. Для левого слота нужен другой тип контакта.

Безопасность и стандарты

Контакт дополнительный ВА-305 4P соответствует требованиям к комплектующим для аппаратов защиты, используемых в соответствии с ГОСТ Р 50030.2 и IEC 60947-2. Применяется в цепях управления, поэтому не подвергается высоким токовым нагрузкам. Не имеет собственной защиты от перегрузки - работает только как передатчик сигнала.

Преимущества

• Четыре контакта в одном модуле - экономят место в щите и упрощают wiring;
• Гарантированная синхронизация с главными контактами автомата - сигнал всегда точен;
• Работает как с AC, так и с DC - универсальность для различных систем управления;
• Фиксация механическая - не требует дополнительных креплений;
• Произведён DEKraft - совместим со всей серией ВА-305, легко заменяется.

Ограничения применения

• Не предназначена для коммутации силовых токов - только для сигналов (токи менее 5 А, рекомендовано ≤ 1 А);
• Устанавливается только на автоматы ВА-305 - не подходит для других серий, даже от DEKraft;
• Правый слот - нельзя установить на левый, и наоборот;
• Не имеет IP-защиты - применяется только внутри закрытых щитов;
• Не рассчитан на частые операции - не предназначен для частого включения/выключения в качестве управляющего элемента.

Примеры использования

• На пульте управления станком горит зелёная лампа - автомат ВА-305 включён (по одному из НЗ контактов).
• PLC получает сигнал с одного из НО контактов - при отключении автомата запускается аварийная остановка.
• В щите освещения: при отключении ВА-305 срабатывает реле, которое отключает световые приборы.
• Система учёта энергии: сигнал с контакта передаётся на счётчик времени работы оборудования.

Практические советы

• Перед монтажом проверьте, что автомат ВА-305 полностью отключён - даже при отсутствии напряжения возможен остаточный заряд.
• Используйте провода сечением 0,75–1,5 мм2 - этого достаточно для сигнальных цепей; более толстые - не нужны и затруднят подключение.
• Обозначьте провода на обоих концах - особенно важно при использовании двух НО и двух НЗ контактов.
• Если вам нужен контакт на левой стороне - выбирайте модель с пометкой “левый” - этот (правый) не подойдёт.
• При замене - берите оригинальный контакт ВА-305 4P от DEKraft. Аналоги могут иметь другую геометрию или не обеспечивать надёжный контакт.
