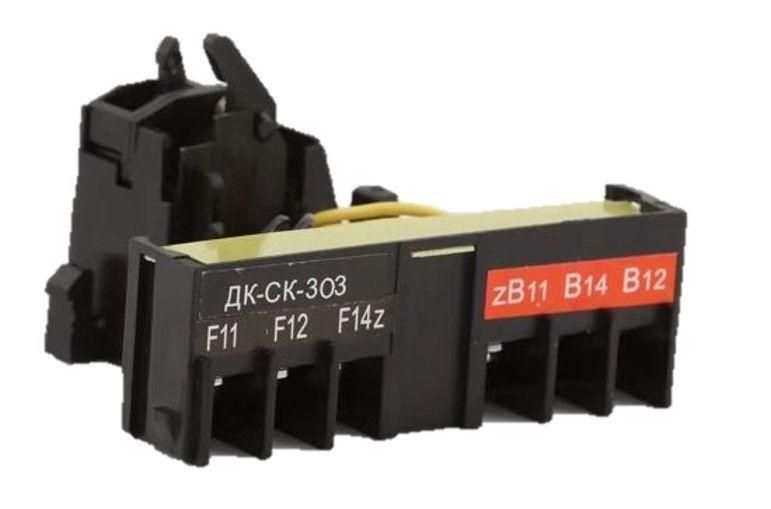

Контакт дополнительный и сигнальный правый ВА-305 4P | 22888DEK DEKraft APC

Контакт дополнительный и сигнальный правый ВА-305 4P от DEKraft - компактное устройство для передачи сигналов состояния автоматических выключателей, предназначенное для интеграции в цепи управления и защиты. Артикул 22888dek обеспечивает надёжную работу в системах с переменным и постоянным током до 400 В.

Назначение и область применения

Контакт дополнительный и сигнальный правый ВА-305 4P используется для передачи информации о положении основного аппарата - например, автомата защиты. Он позволяет визуализировать состояние (включен/выключен) и фиксировать аварийные отключения через внешние устройства: индикацию, реле, контроллеры, системы АСУ ТП. Подходит для установки на выключатели серии ВА-305 от DEKraft, а также аналогичные аппараты с соответствующими креплениями. Применяется в распределительных щитах, на станках, конвейерах, системах водоснабжения и HVAC.

Технические характеристики

• Тип: комбинированный контакт - дополнительный + сигнальный (4P)
• Номинальное напряжение: 400 В переменного / 220 В постоянного тока
• Род тока: AC/DC - работает с обоими типами
• Количество контактов: 2 нормально открытых (НО), 2 нормально закрытых (НЗ)
• Переключающие контакты: 1 пара (перекидной контакт)
• Сигнальные контакты неисправности: 2 штуки (по одному на каждый режим - НО и НЗ)
• Условный тепловой ток: 3 А
• Место установки: правый слот на корпусе выключателя

Совместимость и монтаж

Контакт дополнительный и сигнальный правый ВА-305 4P устанавливается исключительно на автоматы серии ВА-305 от DEKraft, имеющие специальный правый слот для модульных дополнений. Монтаж выполняется путём защёлкивания - никаких инструментов не требуется. Убедитесь, что основной автомат находится в отключённом состоянии перед установкой. Контакт несовместим с другими сериями (например, ВА-47, ВА-99) из-за отличий в геометрии крепления. Для работы с реле или PLC проверьте соответствие нагрузки - максимальный ток 3 А.

Преимущества

• Объединяет две функции - дополнительный и сигнальный контакт - в одном модуле, экономя место в щите
• Имеет два сигнальных контакта для точного определения причины отключения (ручное отключение vs. тепловое срабатывание)
• Выдерживает как переменный, так и постоянный ток - универсальность для различных систем управления
• Герметичная конструкция снижает риск окисления контактов в условиях повышенной влажности

Ограничения применения

• Не предназначена для коммутации силовых цепей - рабочий ток ограничен 3 А
• Подходит только для правой стороны выключателя; левые модели требуют другого артикула
• Не рекомендуется использовать в средах с частыми механическими ударами - возможен выход из строя механизма защёлки
• Не имеет IP-защиты - не применяется во влажных или запылённых помещениях без дополнительной герметизации щита

Примеры использования

• На промышленном конвейере: сигнал “отказ” от ВА-305 отправляется на HMI для отображения аварии
• В системе освещения: НО-контакт управляет индикатором “вкл”, НЗ - индикатором “выкл”
• В щите насосной станции: два сигнальных контакта позволяют различить, было ли отключение вызвано перегрузкой или ручным отключением оператором

Практические советы

• При замене контакта всегда отключайте питание и проверяйте отсутствие напряжения - даже при отключенном автомате есть потенциальная опасность
• Проверяйте посадочные размеры перед заказом: ВА-305 4P требует именно правый слот, а не левый
• Для длительной службы избегайте перегрузок - не подключайте к нему мощные нагрузки типа соленоидов или ламп накаливания выше 3 А
• Если нужна индикация в реальном времени - используйте пару НО+НЗ для создания двухпозиционной индикации (вкл/выкл/неисправность)
• Артикул 22888dek - единственный вариант для правостороннего монтажа в серии DEKraft; другие номера не подходят
