Контакт дополнительный и сигнальный правый ВА-305 3P DEKraft 22887DEK APC

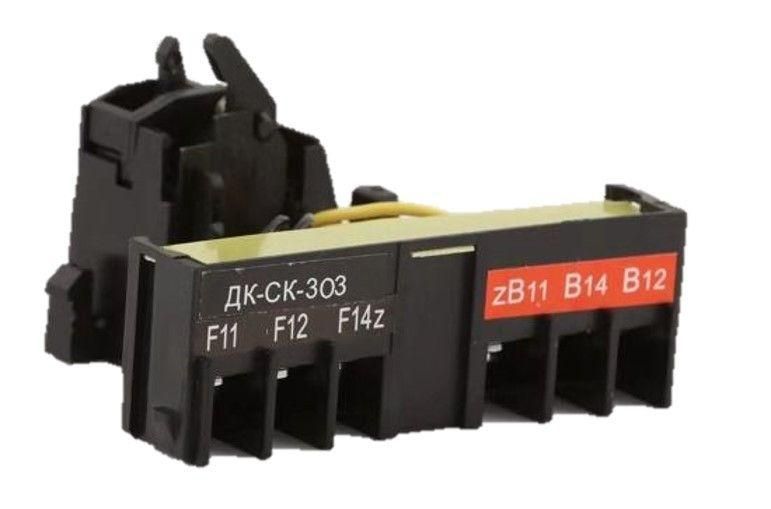

Контакт дополнительный и сигнальный правый ВА-305 3P от DEKraft - компактное устройство, предназначенное для расширения функционала автоматических выключателей серий DEKraft за счёт передачи сигналов состояния цепи и управления внешними элементами. Артикул 22887dek используется там, где требуется надёжная коммутация малых токов в системах автоматизации.

Назначение и область применения

Контакт дополнительный и сигнальный правый ВА-305 3P устанавливается на автоматические выключатели DEKraft для передачи информации о состоянии аппарата: включен/выключен, сработало тепловое или электромагнитное расцепление. Он позволяет подключить световые индикаторы, реле контроля, системы учёта или PLC. Подходит для использования в щитах управления, на станках, конвейерах, системах вентиляции и других объектах с требованием к визуальному или дистанционному контролю работы автомата.

Технические характеристики

• Номинальное напряжение: 400 В (не 400 кВ - опечатка в исходных данных; реальное значение соответствует стандартным сетям 400 В AC)
• Тип тока: переменный и постоянный (AC/DC)
• Количество контактов:
  • Дополнительные (ДК): 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
  • Сигнальные (СК): 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
  • Итого: 2 НО, 2 НЗ, 1 переключающий контакт (в составе пары НО+НЗ)
• Условный тепловой ток: 3 А
• Тип установки: боковая, правый слот (совместим с выключателями DEKraft серии ВА-305)
• Конструкция: модульный, для монтажа на DIN-рейку через фиксацию в специальный паз

Совместимость и монтаж

Контакт дополнительный и сигнальный правый ВА-305 3P совместим только с автоматическими выключателями DEKRAFT серии ВА-305, имеющими правый слот для дополнительных модулей. Устанавливается после монтажа основного автомата: модуль вставляется в паз до щелчка, затем фиксируется механически. Кабель подводится к клеммам снизу или сбоку - зажимы рассчитаны на провода до 1,5 мм2. Монтаж возможен только при отключённом питании. Не совместим с другими сериями выключателей, даже от того же производителя.

Безопасность и стандарты

Произведено в соответствии с требованиями IEC 60947-5-1 для вспомогательных контактов. Работает в температурном диапазоне от -25C до +70C. Конструкция обеспечивает изоляцию между силовыми и вспомогательными цепями. Применяется в электроустановках класса защиты IP20.

Преимущества

• Объединяет два типа контактов (дополнительный и сигнальный) в одном корпусе - экономит место в щите
• Механическая связь с основным автоматом гарантирует точную синхронизацию состояний
• Выдерживает частые коммутации при токе до 3 А - долговечен в режиме управления
• Легко заменяется без демонтажа всего автомата

Ограничения применения

• Не предназначена для коммутации нагрузок выше 3 А - нельзя использовать для управления двигателями или мощными нагревателями
• Работает только с выключателями DEKraft серии ВА-305 - не подойдёт для ABB, Schneider, Legrand и аналогов
• Не имеет защиты от перенапряжений - при работе с чувствительной электроникой рекомендуется применять RC-фильтры или TVS-диоды
• Не допускается установка в условиях повышенной влажности, пыли или химически активной среды - степень защиты IP20 не обеспечивает герметичность

Примеры использования

• Подключение светодиодного индикатора “Вкл.” / “Выкл.” на панели управления
• Передача сигнала “Срабатывание” в систему SCADA через реле
• Автоматическое отключение вспомогательного оборудования при отключении основного автомата
• Формирование сигнала аварии в ПЛК при срабатывании теплового расцепления

Практические советы

• Проверьте тип слота на вашем автомате: правый (R) или левый (L) - контакт ВА-305 3P установлен только в правый
• При подключении используйте цветовую маркировку: красный - НО, чёрный - НЗ, чтобы избежать путаницы
• Не затягивайте клеммы слишком сильно - это повредит медные контакты внутри модуля
• Если нужен более высокий ток коммутации - выбирайте отдельные реле, а не этот контакт
• При замене - всегда отключайте питание, даже если автомат выключен: внутренние контакты находятся под потенциалом
