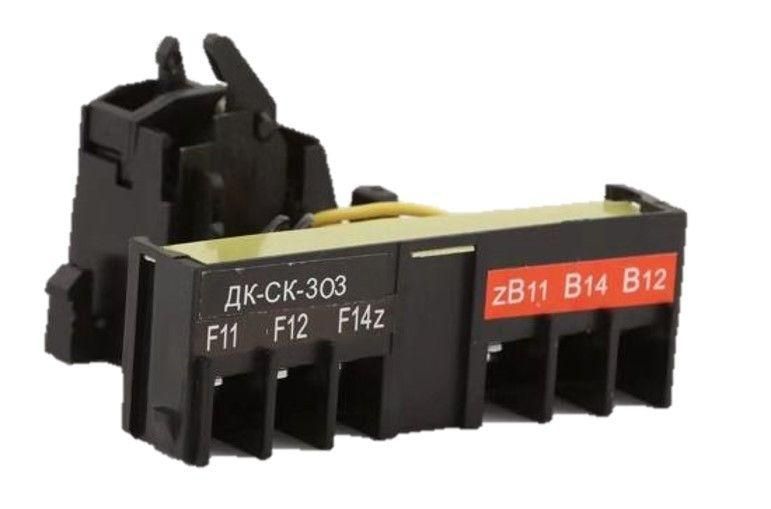

Контакт дополнительный и сигнальный левый ВА-302 | 22880DEK DEKraft APC

Контакт дополнительный и сигнальный левый ВА-302 от DEKraft - компактное решение для расширения функционала автоматических выключателей и других коммутационных аппаратов. Этот контакт обеспечивает передачу сигналов состояния и управление внешними цепями, сохраняя надёжность даже при переменном и постоянном напряжении. Артикул 22880dek соответствует серии DEKraft и предназначен для монтажа в левый слот.

Назначение и область применения

Контакт дополнительный и сигнальный левый ВА-302 используется для передачи информации о состоянии основного аппарата - например, включён/выключен, сработало тепловое реле. Он позволяет подключить световые индикаторы, реле контроля, системы аварийной сигнализации или логические элементы управления. Подходит для установки на автоматические выключатели, магнитные пускатели и другие устройства, где требуется внешний доступ к контактным группам. Применяется в системах автоматизации, на станках, конвейерах, щитах управления.

Технические характеристики

• Тип изделия: контакт дополнительный и сигнальный (совмещённая функция)
• Номинальное напряжение: до 400 В
• Тип управляющего напряжения: AC/DC - работает как на переменном, так и на постоянном токе
• Количество нормально открытых (НО) контактов: 2 (по одному в каждой группе - ДК и СК)
• Количество нормально закрытых (НЗ) контактов: 2 (по одному в каждой группе - ДК и СК)
• Количество переключающих контактов: 1 - это один набор НО+НЗ, работающий как переключатель
• Количество сигнальных контактов: 2 - два отдельных контакта для индикации состояния
• Условный тепловой ток: 3 А - максимальный длительно допустимый ток через каждый контакт
• Место установки: левый слот на корпусе устройства

Совместимость и монтаж

Контакт дополнительный и сигнальный левый ВА-302 проектирован для установки исключительно в левый слот совместимых аппаратов серии DEKraft. Установка возможна только на устройства, имеющие физический и механический интерфейс, соответствующий формату ВА-302. Не подлежит самостоятельной замене на правый аналог - тип установки жёстко задан. Для монтажа необходимо отключить питание, зафиксировать контакт до характерного щелчка и проверить механическую посадку. Кабельные соединения выполняются на винтовые зажимы сечением до 1,5 мм2.

Безопасность и стандарты

Изделие соответствует требованиям к изолирующим материалам и электробезопасности, применяемым в промышленной автоматизации. Хотя явного указания стандарта в данных нет, конструкция ориентирована на использование в соответствии с IEC 60947-1 и IEC 60947-4-1 для низковольтных коммутационных устройств. Температурный режим работы - в пределах нормальных условий эксплуатации (не указаны границы, поэтому не рекомендуется использовать вне температурного диапазона оборудования, на которое он установлен).

Преимущества

• Объединяет две функции - дополнительный и сигнальный контакт - экономит место и снижает количество компонентов
• Поддерживает как переменный, так и постоянный ток - универсальность для различных схем управления
• Высокая надёжность контактов при токе до 3 А - подходит для долгосрочной работы в условиях вибраций и частых переключений
• Легкая установка в левый слот - совместима с сериями DEKraft и SE (Dekraft) без адаптеров

Ограничения применения

• Не предназначена для коммутации силовых цепей - ток не более 3 А, нельзя использовать для управления двигателями или нагревателями
• Работает только с оборудованием, имеющим левый слот для такого контакта - не подойдёт для моделей без этого интерфейса
• Не имеет защиты от пыли и влаги (IP-класс не указан) - требует установки внутри закрытых щитов
• Не рассчитана на высокочастотные импульсы - не применяется в схемах ШИМ или быстродействующих контроллеров

Примеры использования

• Подключение индикатора “Готов” на пульте управления - сигнальный контакт показывает, что выключатель замкнут
• Передача сигнала “Отказ” в PLC - дополнительный контакт размыкается при срабатывании теплового реле
• Автоматическое отключение вспомогательного оборудования при отключении главного автомата - через переключающий контакт
• Сигнализация “Ошибка питания” через реле контроля напряжения - использует оба сигнальных контакта для N/O и N/C

Практические советы

• Проверьте, что ваш аппарат имеет именно левый слот - правый аналог не взаимозаменяем
• Не затягивайте клеммы слишком сильно - риск повреждения пластикового корпуса
• Используйте провода с медными жилами и качественной изоляцией - особенно важно при работе с DC
• При сборке щита убедитесь, что контакт не перекрывается другими деталями - нужен свободный доступ для включения/отключения
• Для точного определения состояния контактов - протестируйте их мультиметром после установки, прежде чем запускать систему
