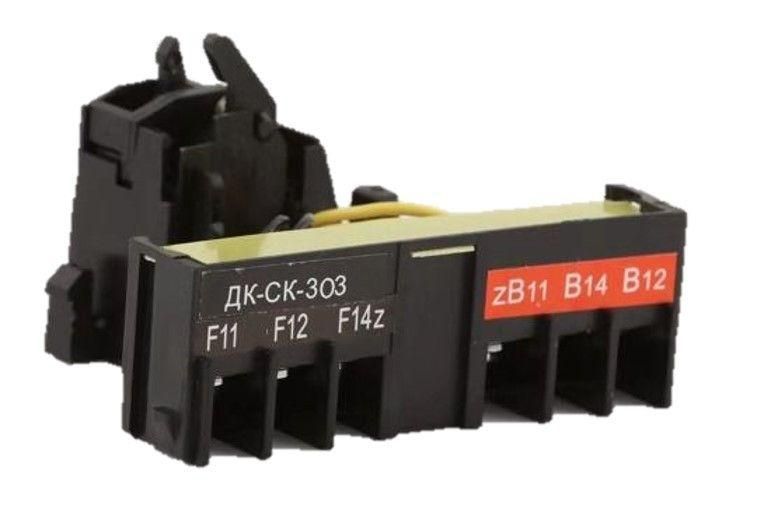

Контакт дополнительный и сигнальный левый ВА-303 | 22883DEK DEKraft APC

Контакт дополнительный и сигнальный левый ВА-303 от DEKraft - компактное устройство, предназначенное для расширения функционала автоматических выключателей серий ВА-303 и аналогичных. Он обеспечивает передачу сигналов состояния (включение/выключение) и управление внешними цепями через дополнительные контакты, сохраняя совместимость с оригинальной конструкцией выключателя.

Назначение и область применения

Контакт дополнительный и сигнальный левый ВА-303 используется для передачи информации о положении основного контакта автомата: включен, выключен, аварийное отключение. Подходит для интеграции в системы контроля, автоматизации и сигнализации на промышленном оборудовании. Устанавливается исключительно на левой стороне выключателей серии ВА-303 от DEKraft. Применяется в системах управления станками, конвейерами, щитах автоматики, системах безопасности.

Технические характеристики

• Тип изделия: контакт дополнительный и сигнальный (совмещённая функция)
• Тип напряжения управления: AC/DC - работает как на переменном, так и на постоянном токе
• Номинальное напряжение: до 400 В переменного тока / 220 В постоянного тока
• Условный тепловой ток: 3 А - допустимая нагрузка для всех контактов
• Количество контактов:
  • Дополнительные: 2 нормально открытых (НО), 2 нормально закрытых (НЗ)
  • Сигнальные: 2 нормально открытых (НО), 2 нормально закрытых (НЗ)
  • Переключающие: 1 (перекидной контакт - НО+НЗ одновременно)
• Монтажное исполнение: левый слот - устанавливается только на левой боковой поверхности выключателя

Совместимость и монтаж

Контакт дополнительный и сигнальный левый ВА-303 совместим только с автоматическими выключателями серии ВА-303 от DEKraft. Монтируется путём защёлкивания в специальный левый слот корпуса выключателя - без инструментов. Перед установкой убедитесь, что свободен именно левый слот (правые слоты не подходят). После фиксации проверьте механическую связь с главным контактом: перемещение рычага выключателя должно вызывать соответствующее переключение контактов. Не используйте с другими сериями (например, ВА51, ВА47) - не гарантируется надёжное соединение.

Безопасность и стандарты

Изделие соответствует требованиям к коммутационной износостойкости и электробезопасности для устройств низкого напряжения. Произведено в соответствии с технологиями DEKraft, применяемыми для промышленной аппаратуры. Сертификация по ГОСТ Р 50030.2 и IEC 60947-5-1 реализована на уровне всей серии ВА-303.

Преимущества

• Объединяет две функции - дополнительный и сигнальный контакт - экономит место в щите
• Работает с переменным и постоянным током - универсальность для различных систем управления
• Выдерживает ток до 3 А - достаточно для большинства цепей сигнализации и маломощных реле
• Легко заменяется и монтируется без демонтажа всего выключателя
• Стандартная форма и расположение контактов - совместим с типовыми клеммными колодками

Ограничения применения

• Не предназначена для коммутации силовых цепей выше 3 А - не использовать для запуска двигателей или нагревательных элементов
• Подходит только для левых слотов выключателей ВА-303 - не устанавливается на правые или другие модели
• Не рекомендуется для частых операций более 1000 раз в час - возможен быстрый износ контактов
• Не имеет защиты от внешних воздействий (IP-норма не указана) - требует установки внутри закрытого щита

Примеры использования

• Сигнализация включения станка - замыкание НО-контакта активирует индикатор на пульте
• Автоматическое отключение вентилятора после отключения насоса - использование НЗ-контакта в цепи реле
• Подключение к PLC - передача состояния автомата в систему сбора данных
• Система блокировки: два контакта (НО + НЗ) используются для контроля целостности цепи

Практические советы

• При заказе учитывайте, что этот контакт - только дополнение; он не работает без основного выключателя ВА-303
• Проверяйте полярность при использовании с DC - хотя контакт AC/DC, для долгой службы лучше соблюдать согласованную схему подключения
• После монтажа протестируйте все контакты тестером: убедитесь, что НО и НЗ работают противоположно при переключении автомата
• Не затягивайте провода слишком сильно - максимальный зажимной момент не указан, но перегрузка может повредить пластиковую рамку
• Для многоканальных решений можно комбинировать несколько таких контактов - один на каждый слот, если доступны
