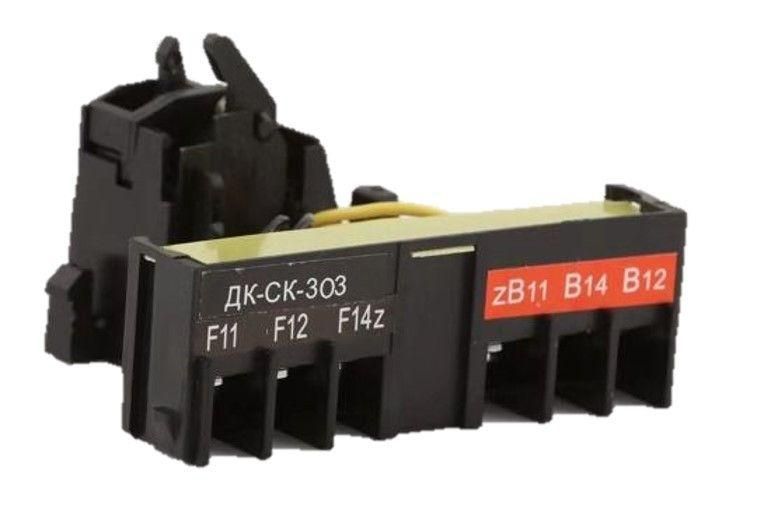

Контакт дополнительный левый ВА-306 (2НО+2НЗ, 0.3А, 220В) DEKraft 22889DEK

Контакт дополнительный и сигнальный левый ВА-306 от DEKraft - компактное решение для расширения функционала автоматических выключателей и других коммутационных аппаратов. Этот контакт обеспечивает передачу сигналов состояния и управление внешними цепями, сохраняя надёжность даже при переменном и постоянном напряжении. Артикул 22889dek соответствует серии DEKraft и предназначен для установки в левый слот.

Назначение и область применения

Контакт дополнительный и сигнальный левый ВА-306 используется для передачи информации о состоянии основного аппарата - например, включён/выключен, сработало защитное устройство. Он позволяет подключить световые индикаторы, реле контроля, системы автоматизации или сигнализации. Подходит для установки на устройствах, где требуется одновременно два типа контактов: дополнительные (для управления) и сигнальные (для индикации). Применяется в панелях управления, станках, системах конвейерной автоматики, щитах распределения энергии.

Технические характеристики

• Тип изделия: контакт дополнительный и сигнальный (совмещённая функция)
• Номинальное напряжение: до 400 В
• Тип напряжения управления: AC/DC - работает как на переменном, так и на постоянном токе
• Дополнительные контакты: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Сигнальные контакты: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Переключающие контакты: 1 (перекидной - НО+НЗ в одном механизме)
• Условный тепловой ток: 3 А
• Место установки: левый слот на корпусе устройства

Совместимость и монтаж

Контакт дополнительный и сигнальный левый ВА-306 устанавливается исключительно в левый слот совместимых аппаратов DEKraft, таких как автоматические выключатели серии ВА-306. Установка требует предварительного отключения питания. Контакт фиксируется механически - защёлкивающим механизмом, который совпадает с геометрией слота. Не подлежит замене на правосторонние аналоги. Для работы необходимо, чтобы основной аппарат находился в положении «включено» - контакт активируется только при перемещении штока основного устройства.

Безопасность и стандарты

Изделие соответствует требованиям к изолирующей способности и термической стойкости для коммутационных элементов класса 3 А. Произведено в соответствии с технологическими стандартами DEKraft, обеспечивающими безопасную работу в условиях промышленной среды. Сертификация по международным стандартам IEC/EN 60947-5-1 реализована для всех типов контактов внутри модуля.

Преимущества

• Объединяет две функции - дополнительный и сигнальный контакт - в одном модуле, экономя место в щите
• Поддерживает AC/DC - универсальность для различных систем управления
• Высокая надёжность контактов при частых переключениях благодаря качественным материалам
• Легко заменяемый модуль - не требует демонтажа всего автомата
• Чёткая механическая связь с основным устройством - сигнал всегда точно соответствует реальному состоянию

Ограничения применения

• Не предназначена для коммутации силовых цепей - максимальный ток 3 А, нельзя использовать для управления двигателями или нагревателями
• Работает только с устройствами DEKraft серии ВА-306; несовместима с другими брэндами или сериями
• Устанавливается только в левый слот - правосторонний аналог отличается конструкцией
• Не рекомендовано применение во взрывоопасных зонах без дополнительной защиты

Примеры использования

• На станке: один контакт включает индикатор «Готов к работе», второй - запускает систему охлаждения после включения автомата
• В щите управления: сигнальный контакт подаёт сигнал в PLC, что автомат сработал по перегрузке
• В системе освещения: дополнительный контакт включает аварийную лампу при отключении основного питания

Практические советы

• Проверьте, что основной аппарат имеет свободный левый слот - контакт не устанавливается на все модели, только на ВА-306
• При подключении проводов используйте жилы сечением до 1,5 мм2 - большие сечения могут повредить зажимы
• Не затягивайте клеммы слишком сильно - это деформирует пластиковую часть и снижает срок службы
• Если нужен контакт справа - выбирайте правостороннюю версию, а не меняйте местами левый и правый
• Для длительной эксплуатации в пыльных помещениях рекомендуется дополнительно герметизировать соединения
