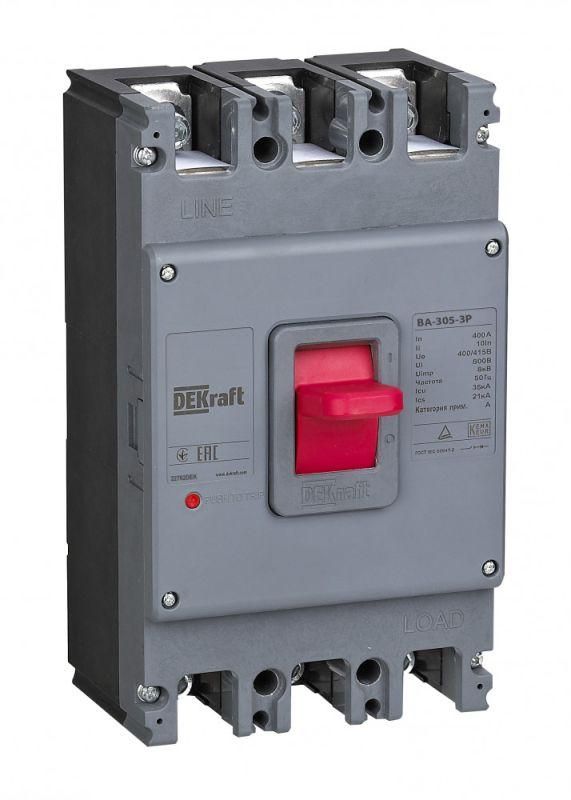

Выключатель автоматический для защиты двигателя 3п 350А 50кА ВА-305 DEKraft 22821DEK APC

Автоматический выключатель ВА-305 от DEKraft - трёхполюсный силовой аппарат с номинальным током 350 А и отключающей способностью 50 кА, предназначенный для защиты электродвигателей от перегрузок и коротких замыканий. Устройство применяется в промышленных системах управления, где требуется надёжная и точная коммутация высоких токов.

Назначение и область применения

Автоматический выключатель ВА-305 используется исключительно для защиты электродвигателей в промышленных сетях переменного тока с напряжением до 400 В. Он обеспечивает одновременную защиту от перегрузок (тепловой расцепитель) и коротких замыканий (электромагнитный расцепитель). Применяется в составе шкафов ГРЩ, ВРУ, пультов управления станков, насосов, вентиляторов, конвейеров и другого оборудования с мощными электродвигателями.

Технические характеристики

• Номинальный ток: 350 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 3 - защищает все три фазы трёхфазной сети;
• Номинальная отключающая способность: 50 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой предназначен выключатель;
• Тип расцепителя: электромагнитный + тепловой - двойная защита: быстрое отключение при КЗ и медленное - при длительной перегрузке;
• Моторный привод: да - позволяет удалённо включать/выключать аппарат через внешний сигнал, без ручного воздействия;
• Способ монтажа: встраиваемый - устанавливается внутрь щита, фиксируется болтами;
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов, но не от пыли и воды - требует установки внутри закрытого корпуса;
• Подключение: винтовое - зажимы для кабелей затягиваются гайками; рекомендовано использовать наконечники;
• Индикатор отключения: да - визуально показывает положение контактов (вкл./выкл.) даже после срабатывания;
• Указатель расцепления: да - отличает аварийное отключение (например, от КЗ) от обычного ручного отключения;
• Тип управления: рычаг - ручное управление осуществляется механическим рычагом на лицевой панели.

Совместимость и монтаж

Выключатель ВА-305 проектирован для встраивания в стандартные щитовые рамы. Монтаж выполняется болтовым креплением - необходимо подготовить отверстия под крепёж в стенке шкафа. Подключение кабелей - только винтовое, с предварительной зачисткой изоляции и использованием наконечников типа НШВИ. Для работы с моторным приводом требуется подключение управляющего сигнала (24–220 В постоянного или переменного тока) к соответствующим клеммам, указанным в руководстве. Учитывайте посадочные размеры: устройство занимает значительную площадь - проверьте свободное место в щите перед заказом.

Безопасность и стандарты

Автоматический выключатель ВА-305 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Обеспечивает класс защиты IP20, что допускает применение только во внутренних помещениях с контролируемой средой. Не предназначен для установки вне помещений, в сырых, пыльных или взрывоопасных зонах.

Преимущества

• Двойная защита - сочетание теплового и электромагнитного расцепителей повышает надёжность против всех видов аварий;
• Моторный привод - позволяет интегрировать выключатель в системы автоматизации, управлять им дистанционно;
• Чёткая индикация - наличие указателя расцепления снижает время диагностики отказов;
• Совместимость с серией ВА-300М - легко заменяется другими моделями этой серии при необходимости изменения тока или функций;
• Фиксированная конструкция - обеспечивает долговечность и устойчивость к вибрациям в промышленной среде.

Ограничения применения

• Не подходит для защиты цепей освещения, нагревателей или слаботочных систем - только для двигателей;
• IP20 не обеспечивает защиту от пыли и влаги - запрещена установка в открытых щитах, на улице или в цехах с брызгами масла/воды;
• Требуется достаточное пространство вокруг аппарата для теплоотвода - нельзя плотно устанавливать рядом с другими приборами без воздушного зазора;
• Не имеет встроенной защиты от потери фазы - при необходимости следует использовать дополнительные реле контроля фаз;
• Максимальный ток 350 А - не подходит для систем выше 400 кВт при напряжении 400 В.

Примеры использования

• Защита крупного асинхронного двигателя на конвейере в пищевой промышленности;
• Вводной аппарат в ГРЩ производственного цеха с несколькими насосными станциями;
• Распределительный автомат в шкафу управления вентиляцией в ЖКХ;
• Компонент в системе автоматического пожаротушения, управляющий насосом высокого давления.

Практические советы

• Перед монтажом проверьте сечение кабеля - для 350 А требуется минимум 1×150 мм2 меди или эквивалент;
• Обязательно используйте наконечники на концах кабелей - это предотвращает ослабление контакта при вибрации;
• При подключении моторного привода соблюдайте полярность и уровень напряжения - неверное питание может вывести привод из строя;
• После первого включения проверьте работу индикатора и указателя расцепления - они должны четко реагировать на ручное и автоматическое отключение;
• Для обслуживания отключайте питание и убедитесь, что выключатель находится в положении “OFF” - даже при отключенном моторном приводе возможен контакт с фазами.
