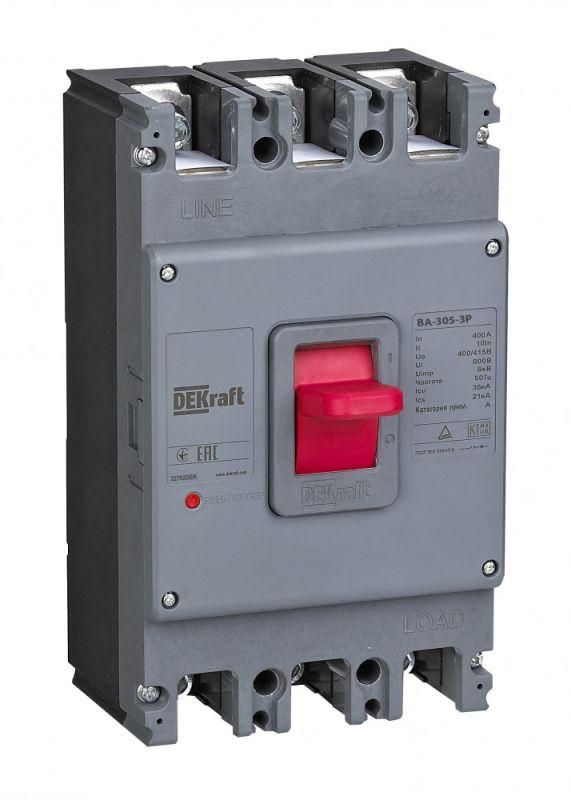

Выключатель автоматический для защиты двигателя 3п 315А 50кА ВА-305 DEKraft 22820DEK APC

Автоматический выключатель ВА-305 от DEKraft — трёхполюсный силовой аппарат с номинальным током 315 А и отключающей способностью 50 кА, предназначенный для защиты электродвигателей от перегрузок и коротких замыканий. Устройство совмещает надёжную механическую конструкцию с моторным приводом, что делает его подходящим для автоматизированных систем управления на промышленных объектах.

Назначение и область применения

Автоматический выключатель ВА-305 используется исключительно для защиты электродвигателей в цепях переменного тока с напряжением до 415 В. Он применяется в составе систем управления промышленного оборудования: насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ. Устанавливается в шкафах ГРЩ, ВРУ, распределительных щитах на предприятиях, в ЖКХ, транспорте и энергетике. Благодаря моторному приводу, устройство легко интегрируется в системы дистанционного управления и автоматизации.

Технические характеристики

• Номинальный ток: 315 А — максимальный постоянный ток, который выключатель может коммутировать без повреждений;
• Количество полюсов: 3 — защищает все три фазы трёхфазной сети;
• Номинальная отключающая способность: 50 кА — способность безопасно прервать ток короткого замыкания до этого значения;
• Номинальное напряжение: 400–415 В — оптимальный рабочий диапазон для промышленных сетей;
• Тип расцепителя: электромагнитный + тепловой — обеспечивает двойную защиту: быстрое отключение при КЗ и медленное — при длительной перегрузке;
• Моторный привод: да — позволяет дистанционно включать и отключать выключатель через внешний сигнал;
• Конструктивное исполнение: встроенное — предназначен для установки внутрь шкафа, не имеет корпуса снаружи;
• Способ монтажа: встраиваемый — закрепляется внутри щита болтами, не требует DIN-рейки;
• Тип крепления: болтовое — фиксируется на металлической плите или раме щита с помощью четырёх болтов;
• Тип управления: рычаг — ручное управление осуществляется через физическое перемещение рычага;
• Степень защиты: IP20 — защита от доступа пальцев и предметов более 12 мм, но не защищён от пыли и влаги;
• Указатель расцепления: да — визуальный индикатор показывает причину отключения (перегрузка или КЗ).

Совместимость и монтаж

Выключатель ВА-305 совместим со всеми шкафами, имеющими достаточные габариты для установки аппарата с болтовым креплением. Посадочные отверстия соответствуют стандартным размерам для аппаратов серии ВА-300. Для монтажа требуется свободное пространство вокруг устройства — минимум 50 мм с каждой стороны для теплоотвода. Подключение проводов выполняется к верхним и нижним зажимам, допускается использование медных кабелей сечением до 95 мм². Моторный привод подключается к внешнему контроллеру через клеммы, указанные в руководстве. Не рекомендуется использовать в условиях повышенной запылённости из-за низкой степени защиты IP20.

Безопасность и стандарты

Автоматический выключатель ВА-305 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Применяется в соответствии с нормами ПУЭ для защиты двигателей. Наличие указателя расцепления и двухступенчатого расцепителя снижает риск аварийных ситуаций. Не предназначен для работы в взрывоопасных средах.

Преимущества

• Высокая отключающая способность (50 кА) — гарантирует безопасность даже при серьёзных КЗ в крупных промышленных сетях;
• Два типа расцепителей — обеспечивают точную защиту как от кратковременных скачков, так и от долговременной перегрузки;
• Моторный привод — позволяет удалённо управлять питанием двигателя без необходимости открывать шкаф;
• Индикация причины отключения — экономит время при диагностике отказов;
• Совместимость с серией ВА-300 — можно заменить аналогичными моделями без переделки щита.

Ограничения применения

• Не подходит для установки вне помещений — степень защиты IP20 не предохраняет от влаги и пыли;
• Не рассчитан на частые операции включения/выключения — предназначен для редких коммутаций, не для частого пуска двигателей;
• Требует ручного сброса после срабатывания — нельзя автоматически восстановить питание без вмешательства;
• Не работает с низковольтными системами ниже 400 В — минимальное напряжение 400 В является порогом эффективной работы расцепителей.

Примеры использования

• Защита главного насоса в системе водоснабжения промышленного комплекса;
• Коммутация и защита конвейерной ленты на пищевом заводе;
• Вводной аппарат в распределительном щите ВРУ производственного цеха;
• Управляемый выключатель в системе автоматического пуска вентиляторов в HVAC-системе.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата — для 315 А используйте кабель сечением не менее 70–95 мм²;
• Обеспечьте вентиляцию вокруг ВА-305 — перегрев снижает срок службы и может вызвать ложное срабатывание;
• Подключайте моторный привод только при отключенном питании — высокий ток может повредить контакты;
• При замене старого аппарата — сверьте габариты и расположение болтовых отверстий, чтобы не менять всю платформу крепления;
• Не используйте ВА-305 вместо контактора — он не предназначен для частых включений, только для защиты и редких коммутаций.
