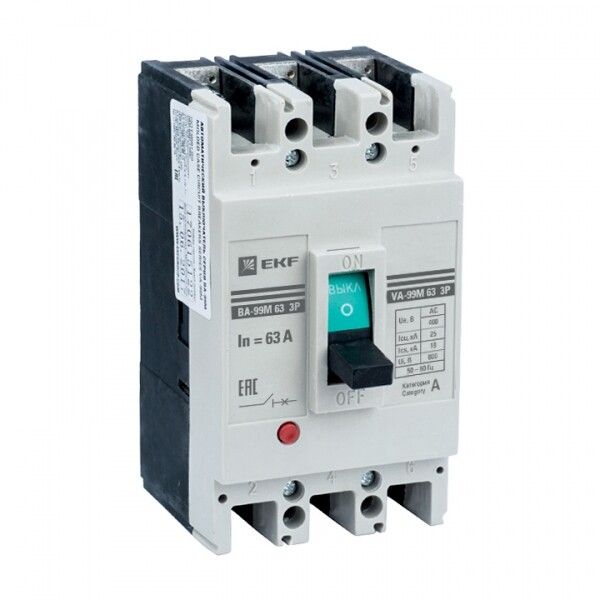

Выключатель автоматический ВА-99М 63/40А 3P 25кА EKF Basic | mccb99-63-40m

Автоматический выключатель 3-полюсный 63/40А 25кА ВА-99М - это надёжное коммутационное устройство для защиты промышленного оборудования от перегрузок и коротких замыканий. Выполнен в компактном моноблоке, предназначен для монтажа на плату и соответствует требованиям ГОСТ Р50030.2. Бренд EKF, серия PROxima.

Назначение и область применения

Автоматический выключатель 3-полюсный 63/40А 25кА ВА-99М защищает трёхфазные цепи переменного тока в промышленных условиях. Подходит для защиты двигателей, станков, конвейеров, распределительных щитов и другого оборудования, где требуется быстрое отключение при аварийных токах. Устройство применяется в помещениях с умеренным климатом, в том числе на заводах, в цехах и логистических комплексах.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 40 А
• Номинальная отключающая способность: 25 кА - способен безопасно прервать ток короткого замыкания до 25 тысяч ампер
• Номинальное напряжение: 400–690 В - работает в сетях с линейным напряжением до 690 В
• Тип расцепителя: электромагнитный - реагирует только на токи короткого замыкания, без тепловой защиты
• Диапазон срабатывания по КЗ: 400 А - отключение происходит при токе выше этого значения
• Максимальное сечение кабеля: 35 мм2 - позволяет подключить провода сечением до 35 квадратных миллиметров
• Способ подключения: болтовое - клеммы затягиваются гаечными ключами
• Степень защиты: IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40C до +40C, в условиях повышенной влажности
• Привод: ручной рычажковый - управление осуществляется вручную через рычаг
• Указатель положения: есть - видно, включен ли выключатель или он сработал
• Комплектация: встроенный блок защиты - не требует внешних модулей
• Гарантия: 84 месяца
• Соответствие стандарту: ГОСТ Р50030.2 (МЭК 60947-2)

Совместимость и монтаж

Автоматический выключатель 3-полюсный 63/40А ВА-99М монтируется на монтажную плату. Для установки необходима панель с отверстием подходящего размера - корпус имеет жёсткую раму, которая крепится винтами к платформе. Подключение силовых проводов выполняется болтовым способом: используйте наконечники НШВИ или НШВ, чтобы обеспечить плотный контакт. Моторный привод можно установить дополнительно, если нужна дистанционная коммутация. Индикатор отключения также допускается к установке - для визуального контроля состояния в удалённых точках.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-2 и российскому ГОСТ Р50030.2, что гарантирует соответствие требованиям безопасности при работе в промышленных сетях. Корпус изготовлен из самозатухающего термостойкого материала - не поддерживает горение даже при перегреве. Наличие указателя расцепления позволяет оперативно диагностировать причину отключения. Применение в цепях с напряжением выше 690 В запрещено - это превышает пределы испытаний устройства.

Преимущества

• Моноблочная конструкция - снижает риск сборочных ошибок, повышает надёжность
• Высокая отключающая способность (25 кА) - подходит для мощных промышленных объектов
• Чёткий визуальный индикация положения - легко определить, сработал ли выключатель
• Поддержка установки индикатора и моторного привода - гибкая адаптация под задачи системы
• Длительная гарантия (7 лет) - подтверждает качество материалов и сборки

Ограничения применения

• Не предназначена для защиты от перегрузок - только от коротких замыканий; для защиты от длительной перегрузки требуется дополнительное тепловое реле
• Степень защиты IP30 - нельзя использовать во влажных, пыльных или открытых местах без дополнительной оболочки
• Только болтовое подключение - не совместим с шинами DIN или быстросъёмными клеммами
• Нет вспомогательных контактов - невозможно подключить сигнализацию или блокировку без внешнего модуля
• Не рекомендовано применение в сетях постоянного тока - только переменный ток частотой 50/60 Гц

Примеры использования

• Защита трёхфазного двигателя насоса на водоканале
• Отключение питания конвейерной ленты в пищевом цехе
• Коммутирование группы станков в механическом участке
• Вводной автомат в распределительном щите производственного здания

Практические советы

• Перед монтажом проверьте, что номинальный ток нагрузки не превышает 40 А - иначе возможны ложные срабатывания
• При подключении кабелей сечением более 25 мм2 используйте наконечники с увеличенным усилием затяжки
• Не устанавливайте устройство рядом с источниками тепла - высокая температура окружающей среды влияет на точность срабатывания
• Регулярно проверяйте работоспособность кнопки «Тест» - она имитирует КЗ и подтверждает исправность расцепителя
• Если требуется защита от перегрузки - параллельно установите тепловое реле типа РТЛ или аналогичное
• Для удобства обслуживания в щитах используйте индикатор отключения - особенно если автомат установлен в труднодоступном месте
