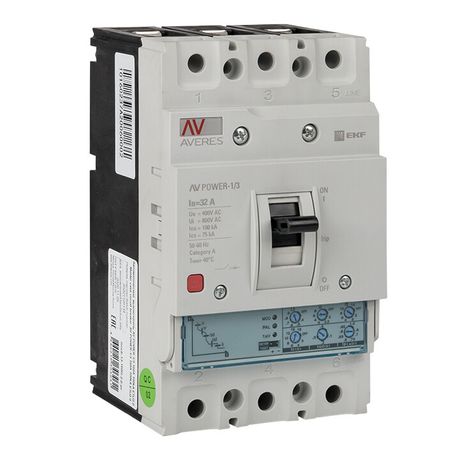

Автоматический выключатель AV POWER-1/3 32А 100kA ETU2.0 AVERES | mccb-13-32H-2.0-av EKF

Автоматический выключатель EKF Averes MCCB-13-32H-2.0-AV - устройство для защиты электрических цепей от перегрузок и коротких замыканий, рассчитанное на ток 32 А и отключающую способность 100 кА. Подходит для промышленного оборудования, распределительных щитов и систем с высокими требованиями к надежности.

Назначение и область применения

Автоматический выключатель EKF Averes MCCB-13-32H-2.0-AV предназначен для защиты трехфазных сетей переменного тока с номинальным напряжением до 400 В. Он защищает кабели, оборудование и людей от последствий перегрузок и коротких замыканий. Применяется в промышленных распределительных щитах, на входе в цеховые линии, у станков, насосов, компрессоров и других мощных потребителей. Устройство особенно эффективно там, где требуется высокая отключающая способность - до 100 кА.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой предназначено устройство.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Отключающая способность: 100 кА - максимальная величина тока короткого замыкания, которую выключатель может безопасно отключить.
• Диапазон регулировки тока КЗ: 64–448 А - возможность настроить порог срабатывания по току короткого замыкания в пределах 2–14 крат от номинала (32 А × 2 = 64 А; 32 А × 14 = 448 А).
• Моторный привод: да - позволяет дистанционно включать/выключать аппарат через внешний сигнал, удобно для автоматизированных систем.
• Указатель расцепления: да - визуально показывает причину отключения (перегрузка, КЗ, ручное отключение).
• Количество контактов: 0 - не имеет вспомогательных контактов, не поддерживает сигнализацию состояния.

Совместимость и монтаж

Выключатель выполнен по унифицированной платформе Averes. Расцепитель ETU2.0 легко заменяется на другие типы - термомагнитные, электронные или с защитой от токов утечки - без изменения корпуса. Для монтажа используется шина DIN 35 мм. Монтаж требует соблюдения момента затяжки клемм, указанного в руководстве производителя. Обязательно проверьте соответствие сечения кабеля: для 32 А рекомендовано медное сечение не менее 6 мм2. Моторный привод подключается отдельными проводами, согласно схеме на корпусе.

Безопасность и стандарты

Автоматический выключатель EKF Averes MCCB-13-32H-2.0-AV соответствует международному стандарту IEC 60947-2. Конструкция обеспечивает изоляцию, предотвращает случайное прикосновение к токоведущим частям и гарантирует надежную работу даже при скачках напряжения. Устройство прошло испытания на механическую прочность и тепловую стойкость.

Преимущества

• Высокая отключающая способность (100 кА) - подходит для зон с большой короткозамкнутой мощностью, например, рядом с трансформаторами.
• Регулируемый ток КЗ - позволяет точно адаптировать защиту под конкретную нагрузку, снижая риск ложных срабатываний.
• Поддержка моторного привода - совместим с системами АСУ ТП и удаленного управления.
• Гибкая система расцепителей - можно заменить ETU2.0 на другую модель без переделки щита, что экономит время при модернизации.
• Четкий указатель расцепления - ускоряет диагностику аварийных ситуаций.

Ограничения применения

• Не подходит для однофазных сетей - только трёхфазные системы с напряжением до 400 В.
• Отсутствуют вспомогательные контакты - нельзя использовать для сигнализации состояния (вкл./выкл.) в системах автоматизации без дополнительных решений.
• Требуется точная настройка тока КЗ - некорректная настройка может привести к недостаточной защите или ложным отключениям.
• Не предназначен для частых операций включения/отключения - не является аппаратом управления, а лишь защитным устройством.

Примеры использования

• Защита ввода в промышленный цех с несколькими станками.
• Входной автомат в распределительном щите производственной линии.
• Щит питания крупного насосного узла с высоким пусковым током.
• Интеграция в автоматизированную систему с дистанционным управлением через моторный привод.

Практические советы

• Перед установкой проверьте расчетный ток КЗ в месте установки - он не должен превышать 100 кА.
• Настройку тока КЗ выполняйте после определения максимального тока короткого замыкания в вашей сети - используйте данные проекта или проведите замеры.
• Если нужна сигнализация состояния, добавьте внешнее реле или выберите версию с контактами (например, ETU4.0 вместо ETU2.0).
• При замене расцепителя всегда отключайте питание и следуйте инструкции по снятию и установке - не применяйте силу.
• Для длительной работы в условиях повышенной температуры окружающей среды убедитесь, что температурный режим соответствует заявленным условиям эксплуатации (обычно –25C...+70C).
