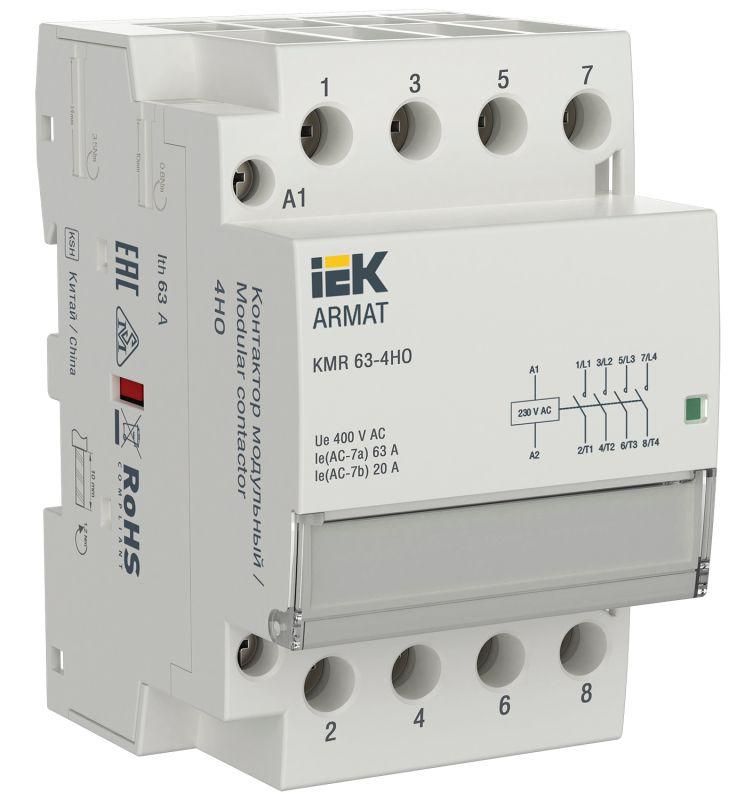

Контактор модульный KMR 63А 230В AC 4НО ARMAT IEK AR-KMR10-063-40-230

Контактор модульный 63А 230В AC 4 нормально открытое от бренда IEK (ИЭК), артикул ar-kmr10-063-40-230, предназначен для автоматического включения и выключения нагрузок до 63 А в сетях переменного тока. Применяется в системах управления освещением, отоплением, насосами и электродвигателями. Модель из серии ARMAT обеспечивает надёжную коммутацию с бесшумной работой катушки.

Назначение и область применения

Контактор модульный 63А 230В AC 4 нормально открытое используется для дистанционного управления мощными нагрузками через слабые управляющие сигналы. Подходит для установки в щитах автоматики, где требуется частое включение/выключение оборудования. Часто применяется в системах: управление светом, контроль нагревательных элементов, запуск насосов, вентиляторов и малых электродвигателей.

Технические характеристики

• Номинальный рабочий ток: 63 А (при AC-1 / AC-7a)
• Рабочее напряжение силовой цепи: до 400 В AC
• Напряжение цепи управления: 230 В AC
• Количество нормально разомкнутых (NO) контактов: 4
• Тип подключения силовых клемм: винтовое
• Ширина по модулям: 3 модуля (стандарт DIN 43880)
• Глубина монтажа: 68 мм
• Степень защиты: IP20 (защита от прикосновений и ограниченная защита от пыли)
• Тип питания катушки: только переменный ток (AC), не совместим с DC

Совместимость и монтаж

Контактор модульный 63А 230В AC 4 нормально открытое устанавливается на Din-рейку шириной 35 мм. Для подключения силовых проводов используются винтовые клеммы - допускаются медные жилы сечением до 25 мм2. Управление осуществляется через катушку 230 В AC; для работы нужен внешний источник сигнала (например, терморегулятор, таймер, ПЛК). Монтаж возможен в закрытых щитах с хорошей вентиляцией. Глубина 68 мм требует достаточного места внутри корпуса.

Безопасность и стандарты

Контактор соответствует требованиям международных стандартов IEC 60947-4-1 и IEC 60947-5-1. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от попадания воды или пыли - применение вне герметичных корпусов не рекомендовано. Серия ARMAT прошла сертификацию в России и странах ЕАЭС.

Преимущества

• Бесшумная работа катушки - отсутствие гудения и вибрации даже при длительном включении
• Чёткая коммутация: 4 нормально открытых контакта обеспечивают гибкую схему управления
• Устойчивость к перегрузкам: рассчитан на работу в режиме AC-7a (нагрузки с высокими пусковыми токами)
• Компактность: занимает всего 3 модуля на Din-рейке
• Высокая долговечность механических компонентов благодаря качественной сборке серии ARMAT

Ограничения применения

• Не работает с постоянным током - катушка рассчитана исключительно на 230 В AC
• Защита IP20 не позволяет использовать в сырых, пыльных или наружных условиях без дополнительной защиты
• Максимальный ток 63 А - не подходит для крупных двигателей свыше 15–20 кВт без учёта пусковых токов
• Отсутствуют встроенные тепловые защиты - необходимо дополнительно устанавливать автоматы или тепловые реле

Примеры использования

• Автоматическое включение системы отопления по сигналу термостата
• Управление группой LED-светильников через таймер или датчик движения
• Запуск циркуляционного насоса в системе горячего водоснабжения
• Коммутирование двигателя вентилятора в HVAC-системе
• Удалённое управление станком через ПЛК с выходом 230 В AC

Практические советы

• Перед монтажом проверьте соответствие напряжения управления (230 В AC) с вашим контроллером - использование 12/24 В не возможно
• При подключении многожильных проводов используйте наконечники - это повысит надёжность винтового соединения
• Убедитесь, что глубина вашего щита минимум 75 мм - контактному устройству нужен запас для свободного открывания крышки
• Для нагрузок с высокими пусковыми токами (электромоторы) выбирайте контактор с запасом по току - 63 А - это предел, а не комфортный порог
• Если требуется больше контактов - можно докупить дополнительные блоки NO/NC от серии ARMAT, они совместимы по креплению
