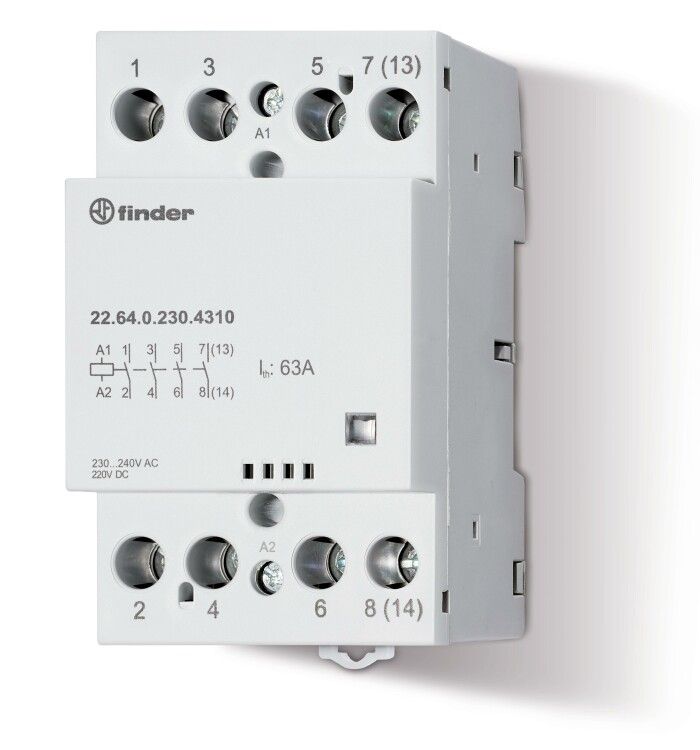

Модульный контактор 63А, 4 NO, катушка 230В AC/DC, Механический индикатор, Контакты AgSnO2 - 22.64.0.230.4310 FINDER 226402304310

Контактор модульный Finder 22 с артикулом 22.64.0.230.4310 предназначен для коммутации нагрузок до 63 А в сетях переменного и постоянного тока. Он устанавливается на DIN-рейку, имеет четыре нормально открытых контакта с серебросодержащими контактными пластинами AgSnO₂ и механический индикатор положения, что делает его удобным для автоматизации и управления оборудованием в распределительных щитах.

Назначение и область применения

Этот контактор используется для включения и выключения электрических нагрузок в системах автоматического управления. Подходит для управления двигателями, нагревательными элементами, освещением и другим оборудованием, требующим частого переключения. Применяется в промышленной автоматике, системах кондиционирования, насосных станциях, конвейерах и других установках, где требуется надёжная и долговечная коммутация.

Технические характеристики

• Номинальный ток: 63 А
• Напряжение катушки управления: 230 В AC/DC - работает как от переменного, так и от постоянного тока
• Количество нормально открытых (NO) контактов: 4
• Количество силовых полюсов: 4
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 25 мм2
• Ширина корпуса: 53,5 мм (4 модуля)
• Глубина монтажа: 63,1 мм
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Материал корпуса: термостойкий пластик
• Максимальная мощность ламповой нагрузки: 4000 Вт
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, без конденсации
• Катушка: бесшумная, с встроенным варистором для гашения импульсных помех
• Нормативное соответствие: EN 61095-2009

Совместимость и монтаж

Контактор модульный Finder 22 монтируется на стандартную DIN-рейку типа TS35. Ширина 53,5 мм соответствует четырём модулям, поэтому он занимает место аналогичное четырём обычным автоматическим выключателям. Для подключения силовых проводов используются винтовые зажимы - затягивать необходимо с усилием, указанным в инструкции, чтобы избежать перегрева. Катушка управления подключается к двум клеммам A1 и A2, расположенным на передней панели. Механический индикатор показывает физическое состояние контактов: выступает при включенном состоянии, позволяет визуально определить, замкнуты ли контакты даже при отсутствии питания.

Безопасность и стандарты

Контактор соответствует европейскому стандарту EN 61095-2009, который регламентирует требования к электромагнитным контакторам. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не обеспечивает герметичность - устройство нельзя использовать во влажных, запылённых или наружных условиях. Встроенная защита варистором снижает уровень радиопомех, возникающих при отключении катушки, что важно для чувствительной электроники рядом.

Преимущества

• Поддержка AC/DC - один и тот же контактор можно применять в системах с любым типом напряжения управления
• Контакты из AgSnO₂ - устойчивы к эрозии, обеспечивают длительный срок службы при высоких токах
• Механический индикатор - позволяет быстро проверить состояние контактов без тестера
• Бесшумная работа катушки - особенно ценится в местах с повышенными требованиями к уровню шума
• Высокая плотность монтажа - 4 модуля позволяют экономить место в щите

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или на улице - IP20 недостаточна для таких сред
• Не рекомендуется для реверсивных схем - контактор нереверсивный, для изменения направления нужен другой тип устройства
• Максимальная мощность ламп - 4000 Вт; при подключении более мощных светильников возможны отказы контактов
• Работает только при температуре от -25C до +40C - вне этого диапазона возможны сбои

Примеры использования

• Управление трёхфазным двигателем насоса в системе водоснабжения
• Переключение группы тепловых обогревателей в промышленном помещении
• Автоматическое включение освещения на площадке через PLC-систему
• Коммутирование нагревательных элементов в термокамере

Практические советы

• При подборе контактора убедитесь, что сечение кабеля не превышает 25 мм2 - большие жилы не войдут в зажимы
• При использовании в цепях с индуктивной нагрузкой (двигатели, трансформаторы) допускаются скачки тока - контактор рассчитан на них, но не стоит превышать 63 А
• Проверьте совпадение напряжения катушки с источником управления - 230 В AC/DC, но не 110 В и не 24 В
• При монтаже в плотном щите учтите глубину 63,1 мм - возможно потребуется увеличить задний зазор
• Индикатор положения - не электрический сигнал, а физический рычаг. Его видимость зависит от угла обзора - лучше располагать контактор лицом к оператору
