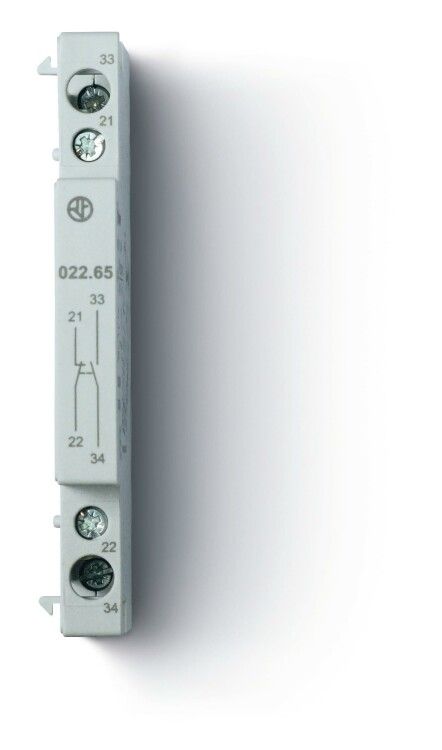

Модуль дополнительных контактов 22.44 22.64 1NO+1NC 6А FINDER 02265

Модуль дополнительных контактов 1NO+1NC 6А для реле 22.44, 22.64 от Finder расширяет функциональность основного реле за счет двух дополнительных контактных групп - одной нормально замкнутой и одной нормально разомкнутой. Артикул 02265 предназначен для установки на реле серий 22.44 и 22.64, обеспечивает надежную коммутацию цепей контроля и сигналов в автоматизированных системах.

Назначение и область применения

Этот модуль используется для увеличения числа доступных контактов в реле управления, когда штатных контактов недостаточно. Он позволяет передавать сигналы в системы аварийной остановки, индикации состояния, блокировки или логических схем. Подходит для применения в промышленном оборудовании: станках, конвейерах, системах вентиляции, насосных станциях и других устройствах с управлением через реле.

Технические характеристики

• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальный ток: 6 А
• Номинальное напряжение: 250 В переменного тока (AC)
• Тип тока: только переменный (AC), не постоянным током
• Ширина: 0,5 единицы DIN-рейки (около 8,5 мм)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Диапазон рабочих температур: от –40 C до +70 C
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата, с возможностью работы в помещениях с повышенной влажностью
• Цвет корпуса: синий
• Способ монтажа: фиксация на DIN-рейке шириной 35 мм
• Нормативные стандарты: EN 60669-1, EN 60669-2-1

Совместимость и монтаж

Модуль совместим исключительно с реле серии Finder 22.44 и 22.64. Для установки необходимо вынуть крышку с боковой стороны реле, вставить модуль в специальный слот до щелчка и проверить плотное соединение. Монтаж выполняется после отключения питания. Нельзя использовать с другими типами реле - даже аналогичными по габаритам, так как контактная система отличается.

Безопасность и стандарты

Изделие соответствует европейским стандартам безопасности EN 60669-1 и EN 60669-2-1, которые регламентируют требования к коммутирующим устройствам. Класс защиты IP20 предполагает использование только внутри электрошкафов, где исключены попадание воды, пыли и случайные прикосновения. Применение вне герметичных корпусов запрещено.

Преимущества

• Фиксируется жестко и надежно - не выпадает из реле при вибрации
• Не требует внешних проводов между реле и модулем - все соединения внутренние
• Поддерживает высокую долговечность: рассчитан на десятки тысяч операций переключения
• Сохраняет компактность - занимает всего 0,5 модуля DIN-рейки
• Цветовая маркировка (синий) упрощает визуальное определение типа элемента в сборке

Ограничения применения

• Не работает с постоянным током - применение в DC-цепях вызывает быстрый износ контактов
• IP20 не допускает работу во влажных, пыльных или наружных условиях
• Нельзя устанавливать на реле другой серии - даже если они кажутся одинаковыми внешне
• Максимальный ток 6 А - нельзя использовать для нагрузок выше этого значения, включая мощные нагревательные элементы
• Не имеет встроенной индикации состояния или сигнализации отказа

Примеры использования

• Добавление сигнала “работа” (НО) и “останов” (НЗ) в пульт управления станком
• Обеспечение взаимоблокировки двух двигателей - при включении одного отключается второй
• Подключение индикаторной лампы к реле, чтобы показывать состояние включения
• Связь с PLC для получения информации о состоянии реле без изменения основной схемы

Практические советы

• Проверьте модель реле перед покупкой - модуль 02265 подходит только к 22.44 и 22.64, другие модели серии 22 не подходят
• При монтаже всегда отключите питание - даже малые токи могут повредить чувствительные контакты
• Не используйте силовые провода большего сечения, чем рекомендовано - это может повредить зажимы
• Если требуется больше контактов - можно установить два модуля одновременно на одно реле, если есть место
• Для условий с вибрацией дополнительно проверяйте затяжку модуля каждые 6–12 месяцев
