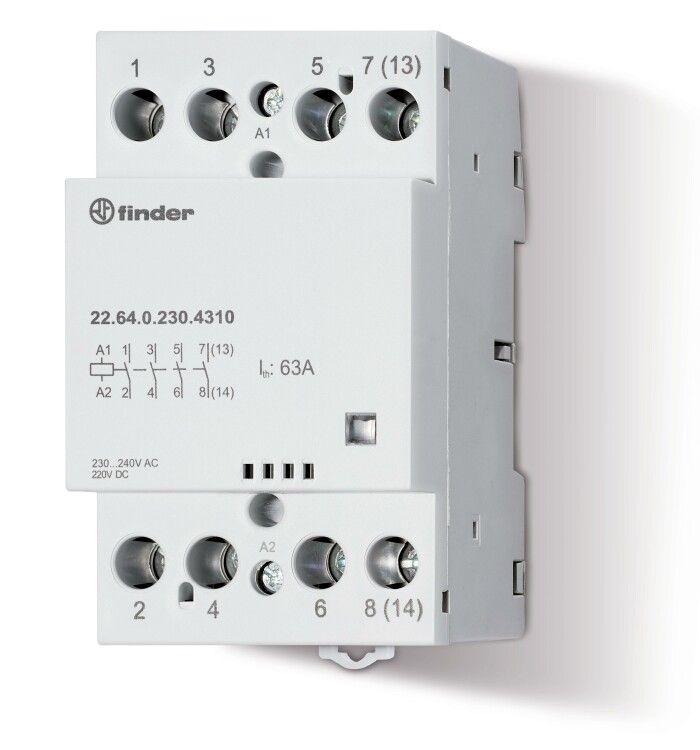

Контактор модульный 63А 4NO катушка 24В AC/DC механический индикатор контакты AgSnO2 - 22.64.0.024.4310 FINDER 226400244310

Контактор модульный Finder 22.64.0.024.4310 - устройство для дистанционного включения и отключения нагрузки до 63 А, управляемое сигналом 24 В постоянного или переменного тока. Подходит для автоматизации оборудования на DIN-рейке, особенно там, где важна надёжность коммутации и контроль состояния через визуальный индикатор.

Назначение и область применения

Контактор модульный Finder 22.64.0.024.4310 используется для управления мощными электрическими нагрузками: нагревательными элементами, двигателями, освещением, насосами и другим оборудованием. Он позволяет управлять силовой цепью слаботочным сигналом - например, от PLC, терморегулятора или кнопочной станции. Применяется в системах автоматизации промышленного оборудования, HVAC, конвейерах, станках и распределительных щитах.

Технические характеристики

• Номинальный ток: 63 А - способен выдерживать длительную работу при высоких нагрузках
• Число нормально открытых (NO) контактов: 4 - все контакты замыкаются при включении катушки
• Напряжение катушки управления: 24 В AC/DC - совместим с большинством промышленных контроллеров
• Силовые полюса: 4 - каждый контакт рассчитан на 63 А, можно использовать для трёхфазной нагрузки + нейтраль
• Подключение силовой цепи: винтовые зажимы - надёжное и проверенное решение
• Максимальное сечение кабеля: 25 мм2 - подходит для медных проводов до этого размера
• Ширина: 53,5 мм - занимает 4 модуля DIN-рейки
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Материал корпуса: пластик - устойчив к воздействию окружающей среды внутри щита
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Мощность ламп: до 4000 Вт - подходит для управления галогеновым или LED-освещением
• Катушка: бесшумная, с варисторной защитой - снижает помехи и продлевает срок службы
• Норматив: EN 61095-2009 - соответствует европейскому стандарту на контакторы

Совместимость и монтаж

Контактор модульный Finder 22.64.0.024.4310 монтируется на стандартную DIN-рейку типа TS35. Крепление фиксируется защёлкой - установка и демонтаж занимают несколько секунд. Для подключения силовых проводов используйте винтовые зажимы: затягивайте равномерно, чтобы избежать повреждения жил. Управление осуществляется через две клеммы катушки (A1/A2): подключите источник 24 В AC/DC. Механический индикатор показывает положение контактов: выпуклая часть - контакты замкнуты, плоская - разомкнуты. Нельзя подключать к этому контактору нагрузки выше 63 А - перегрузка вызовет сваривание контактов.

Безопасность и стандарты

Контактор соответствует стандарту EN 61095-2009, что гарантирует безопасность при работе в промышленных условиях. IP20 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не предназначен для установки вне закрытых щитов. Блокировка варистора предотвращает импульсные перенапряжения, возникающие при отключении индуктивных нагрузок. Не применяйте в местах с взрывоопасной средой или агрессивными химическими веществами.

Преимущества

• Работает как от переменного, так и от постоянного тока - универсальное решение для разных систем управления
• Контакты из AgSnO₂ - устойчивы к эрозии, долговечнее обычных серебряных сплавов
• Бесшумная работа катушки - важно в помещениях с чувствительным оборудованием или людьми рядом
• Механический индикатор - позволяет визуально определить состояние контактов без тестера
• Высокий ток коммутации - подходит даже для крупных тепловых и электродвигательных нагрузок

Ограничения применения

• Не предназначена для работы во внешней среде - IP20 не защищает от воды, пыли и влаги
• Запрещено применять при температурах ниже −25C или выше +40C - возможны отказы
• Не рекомендуется для частых включений более 1200 раз в час - риск перегрева катушки
• Не подходит для управления емкостными нагрузками (например, большие конденсаторы) - требуется дополнительная защита
• Не имеет функции реверса - нельзя менять направление вращения двигателей без внешнего переключения

Примеры использования

• Управление группой индукционных печей в металлообрабатывающем цехе
• Автоматический запуск вентиляторов системы кондиционирования по сигналу от термостата
• Коммутирование светильников на 4000 Вт в торговых залах через систему освещения
• Включение насосов в системе водоснабжения по команде от уровня жидкости
• Переключение между основным и резервным питанием в щите управления

Практические советы

• При подключении кабелей сечением 25 мм2 используйте наконечники - это повысит надёжность контакта
• Проверьте полярность при использовании постоянного тока: A1 - плюс, A2 - минус (обычно указано на корпусе)
• Для защиты от скачков напряжения в сети добавьте фильтр перед входом катушки
• Если нужна сигнализация состояния - подключите параллельно один из NO-контактов к индикаторной лампе
• При сборке щита оставляйте свободное пространство вокруг контактора - он немного греется при длительной работе
• Этот контактор - часть серии 22 от Finder; другие модели этой серии имеют аналогичные размеры и крепления - легко заменяемый
