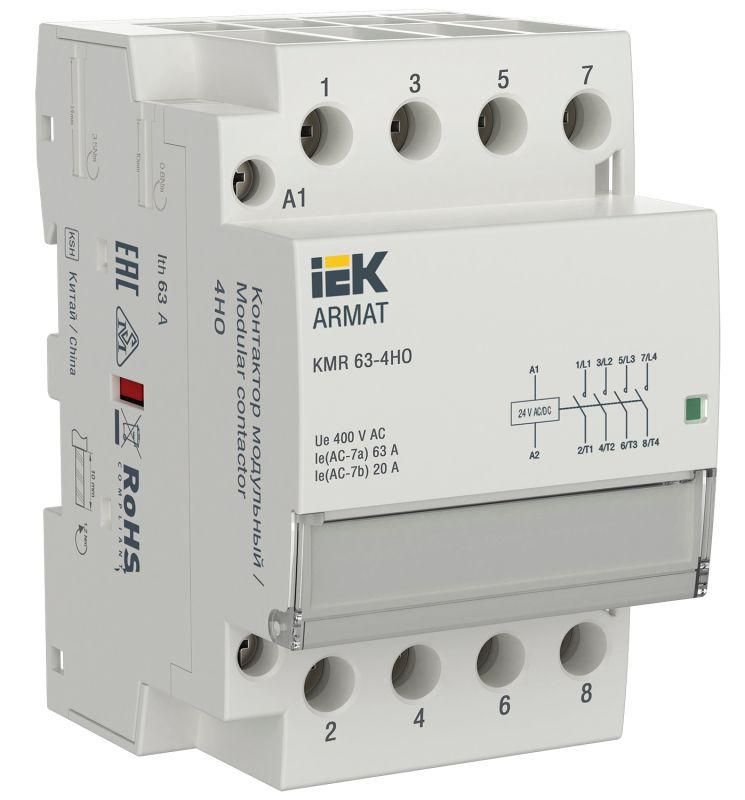

Контактор модульный KMR 63А 24В AC/DC 4НО ARMAT IEK AR-KMR20-063-40-024

Контактор модульный KMR 63А 24В AC/DC 4НО от IEK (ИЭК) - устройство для автоматического включения и выключения нагрузок до 63 А в сетях переменного и постоянного тока. Подходит для управления освещением, насосами, нагревательными элементами и маломощными двигателями. Артикул ar-kmr20-063-40-024 относится к серии ARMAT.

Назначение и область применения

Контактор модульный KMR 63А 24В AC/DC 4НО используется для дистанционного управления мощными нагрузками через слаботочные сигналы. Его применяют в системах автоматизации: управление светом в помещениях, включение теплых полов, запуск насосов, контроль работы вентиляции и других бытовых и промышленных устройств. Устройство работает в паре с терморегуляторами, таймерами, PLC или кнопками управления на 24 В.

Технические характеристики

• Номинальный рабочий ток: 63 А - способен коммутировать нагрузки до этой величины в цепях переменного тока (AC-1) и аналогичных по мощности постоянного тока.
• Напряжение цепи управления: 24 В AC/DC - катушка срабатывает как от переменного, так и от постоянного тока, что упрощает интеграцию в системы с разными источниками управления.
• Количество нормально разомкнутых контактов: 4 - все контакты замыкаются при включении катушки; подходят для управления несколькими цепями одновременно.
• Номинальное рабочее напряжение: 400 В - максимальное напряжение силовой цепи, которую можно безопасно коммутировать.
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от предметов более 12 мм, но не герметичен; требует установки внутри щита.
• Подключение силовой цепи: винтовые зажимы - надёжное механическое соединение, допускающее многократную переподключаемость.
• Глубина монтажа: 68 мм - требуется свободное пространство за DIN-рейкой для комфортной сборки проводов.
• Модульная ширина: 3 М - занимает три стандартных модуля (54 мм) на DIN-рейке, совместим с типовыми распределительными щитами.

Совместимость и монтаж

Контактор модульный KMR 63А 24В AC/DC 4НО монтируется на DIN-рейку шириной 35 мм. Для подключения используйте провода сечением до 16 мм2 - они должны плотно фиксироваться в винтовых зажимах. Обязательно соблюдайте полярность при подключении 24 В DC к катушке. Убедитесь, что в щите достаточно места: глубина устройства 68 мм требует минимум 70–80 мм свободного пространства сзади. Не устанавливайте рядом с источниками высоких температур - рабочая среда должна соответствовать классу IP20.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.2. Серия ARMAT прошла сертификацию на соответствие безопасности и долговечности. Отсутствие вибраций и шума при работе снижает риск механического износа и повышает надёжность в условиях длительной эксплуатации.

Преимущества

• Универсальная катушка управления (AC/DC) позволяет использовать контактный модуль в любых системах - от бытовых до промышленных, даже при смешанных источниках питания.
• Четыре нормально разомкнутых контакта дают возможность управлять сразу четырьмя нагрузками или реализовывать схемы с блокировками и последовательностями.
• Бесшумная работа катушки обеспечивает комфортное использование в жилых и офисных помещениях.
• Высокая коммутационная способность (63 А) делает его подходящим для стартеров двигателей и мощных нагревателей.

Ограничения применения

• Не предназначен для работы во влажных, пыльных или открытых местах - степень защиты IP20 исключает эксплуатацию вне электрошкафа.
• Не рассчитан на частые включения-выключения (более 600 раз в час) - для таких задач рекомендуются специализированные контакторы с повышенной износостойкостью.
• Не следует применять для коммутации светодиодных нагрузок с высоким импульсным током - возможны пробои контактов.
• Рабочее напряжение 400 В - нельзя использовать в сетях выше этого значения, включая 690 В промышленные системы.

Примеры использования

• Автоматическое включение группы точечных светильников по сигналу с датчика движения.
• Запуск циркуляционного насоса в системе отопления по команде термостата.
• Управление компрессором холодильного оборудования через контроллер PLC.
• Переключение режимов работы вентиляции в зависимости от времени суток.

Практические советы

• Выбирая между 24 В AC и 24 В DC - предпочтительно DC, если система уже питается от бестрансформаторного источника (например, от блока питания 24 В).
• При использовании нескольких контакторов одного типа - учитывайте суммарную потребляемую мощность катушек: каждая потребляет около 2–3 ВА, чтобы не перегрузить источник управления.
• Для увеличения срока службы - устанавливайте дополнительные RC-цепочки или варисторы на выходе, особенно при коммутации индуктивных нагрузок (двигатели, реле).
• Проверьте посадочный диаметр винтовых зажимов - он рассчитан на провода до 16 мм2; слишком толстый провод не войдёт, слишком тонкий - плохо зажмётся.
• При замене - убедитесь, что новый контактный модуль имеет ту же ширину (3 М) и глубину (68 мм), чтобы не менять корпус щита.
