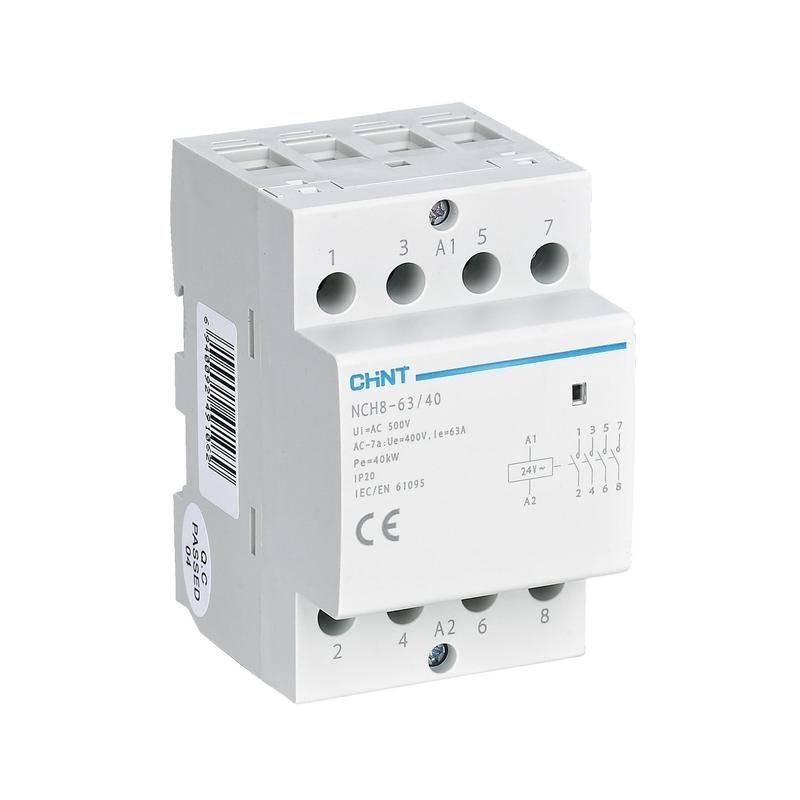

Контактор модульный NCH8-63/40 63A 4НО AC24В, 50Гц (R) | 256100 CHINT

Контактор модульный NCH8-63/40 от CHINT - устройство для дистанционного включения и отключения силовой нагрузки до 63 А в сетях переменного тока 400 В. Управление осуществляется через цепь 24 В AC, что делает его подходящим для систем автоматизации с низковольтным управлением. Артикул 256100 соответствует модели NCH8-63/40 с четырьмя нормально разомкнутыми контактами.

Назначение и область применения

Контактор модульный NCH8-63/40 предназначен для коммутации мощных электрических нагрузок в распределительных щитах. Он используется там, где требуется частое включение/выключение оборудования - например, насосы, вентиляторы, конвейеры, тепловые завесы, системы освещения. Подходит для работы в составе автоматических систем управления с контроллерами, терморегуляторами или таймерами, управляющими через сигнал 24 В.

Технические характеристики

• Номинальный рабочий ток: 63 А - способен выдерживать постоянную нагрузку до этого значения в цепях переменного тока.
• Напряжение цепи управления: 24 В AC - требует именно такого напряжения на катушке для срабатывания; не работает от постоянного тока.
• Частота: 50 Гц - оптимизирован для стандартной сети в России и странах СНГ.
• Номинальное рабочее напряжение: 400 В - максимальное напряжение силовых контактов, при котором гарантируется надежная работа.
• Количество контактов: 4 нормально разомкнутых (NO) - все контакты замыкаются при подаче напряжения на катушку, размыкаются при её обесточивании.
• Категория применения: AC-1 - предназначена для коммутации активных нагрузок (нагревательные элементы, лампы накаливания, сопротивления).
• Глубина установки: 60 мм - совместима со стандартными DIN-рейками и шкафами с достаточным внутренним пространством.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не защищён от пыли и влаги; применяется только внутри закрытых щитов.

Совместимость и монтаж

Контактор NCH8-63/40 монтируется на DIN-рейку шириной 35 мм. Клеммы для подключения силовых проводов рассчитаны на медные жилы сечением до 25 мм2. Для управления используются два вывода A1 и A2 - подключаются к источнику 24 В AC. Максимальная глубина установки 60 мм позволяет использовать его в компактных щитах, но необходимо обеспечить свободное пространство вокруг устройства для теплоотвода. Не рекомендуется монтировать рядом с источниками сильного тепла или в местах с повышенной вибрацией.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-4-1 и имеет сертификаты RoHS. Применены материалы с высокими изоляционными свойствами, снижающие риск пробоя и возгорания. Конструкция исключает случайное прикосновение к токоведущим частям при установленном корпусе. IP20 не допускает использование вне электрошкафа - даже капли воды или пыль могут повредить механизм.

Преимущества

• Модульная форма - легко интегрируется в стандартные распределительные щиты без доработки.
• Удобная схема на корпусе - позволяет быстро проверить правильность подключения без чертежей.
• Низкий уровень потребления энергии катушки - экономия до 1–2 Вт в режиме включения, что важно для автономных систем.
• Высокая механическая долговечность - рассчитан на десятки тысяч операций включения/отключения.

Ограничения применения

• Не подходит для коммутации индуктивных нагрузок (например, двигателей) - для них нужна категория AC-3.
• Работает только с переменным током 24 В - несовместим с постоянным током (DC).
• IP20 запрещает применение во влажных, пыльных или наружных условиях - обязательно использование в закрытом щите.
• Не имеет встроенного теплозащитного автомата - для защиты от перегрузки требуется внешний предохранитель или тепловое реле.

Примеры использования

• Автоматическое включение системы вентиляции по сигналу от термостата.
• Управление группой светильников через PLC с выходом 24 В.
• Коммутация нагревательных элементов в сушильных камерах.
• Переключение между основным и резервным питанием в малых объектах.

Практические советы

• Проверьте соответствие сечения провода и зажимов - для 63 А используйте минимум 16 мм2, лучше 25 мм2.
• Подключайте управляющее напряжение 24 В AC строго к A1/A2 - переполюсовка не повредит, но сработает некорректно.
• При использовании нескольких контакторов NCH8-63/40 в одном щите соблюдайте минимальный интервал 10 мм между ними для лучшего охлаждения.
• Не забудьте про фиксацию на рейке - перед первым включением убедитесь, что устройство плотно защёлкнуто.
• Для длительной работы при близком к 63 А токе рекомендуется выбирать запас по току - например, 80 А, чтобы избежать перегрева.
