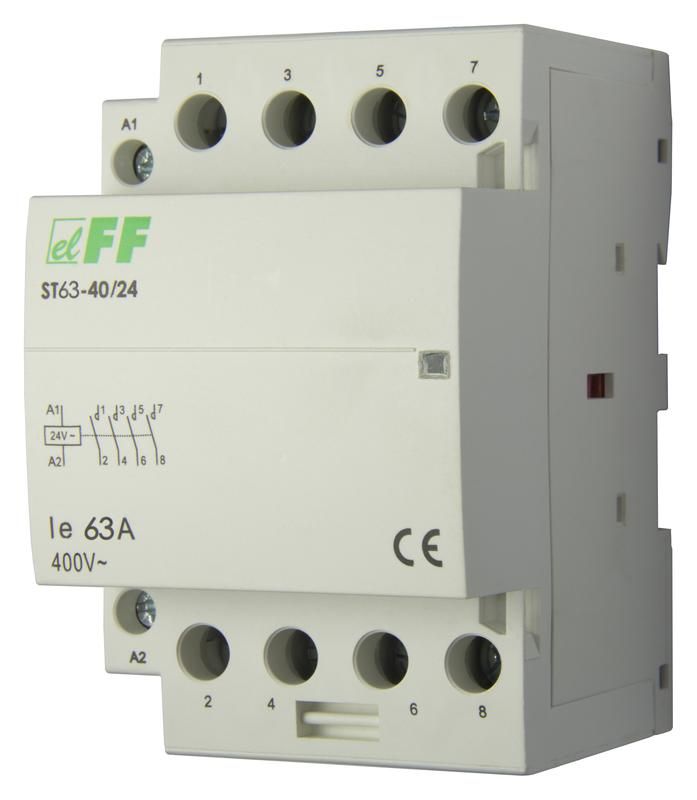

Контактор модульный ST-63-40/24 - EA13.001.012 Евроавтоматика

Контактор модульный ST63-40/24 от Евроавтоматика - устройство для дистанционного включения и отключения электрических цепей с высокой нагрузкой. Подходит для автоматизации оборудования на DIN-рейке, работает при напряжении 24 В переменного тока и рассчитан на ток до 63 А. Артикул ea13.001.012.

Назначение и область применения

Контактор модульный ST63-40/24 предназначен для частого коммутирования силовых цепей переменного тока. Он используется там, где требуется удалённое управление оборудованием без ручного вмешательства. Применяется в системах автоматизации: станках, насосах, вентиляторах, конвейерах, тепловых аппаратах и других устройствах с электродвигателями мощностью до 8,5 кВт.

Технические характеристики

• Номинальный ток: 63 А - способен управлять нагрузками до 3900 В·А
• Напряжение катушки управления: 24 В переменного тока (AC)
• Номинальное напряжение контактов: 400 В
• Количество силовых полюсов: 4
• Тип контактов: 4 нормально открытых (4NO) - замыкаются при подаче напряжения на катушку
• Способ монтажа: установка на DIN-рейку шириной 35 мм
• Глубина монтажа: 65 мм - требует достаточного свободного места в щите
• Количество модулей: 3 - занимает три стандартных модуля на рейке
• Тип подключения: винтовые зажимы - надёжное соединение проводов
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, возможны колебания температуры
• Диапазон рабочих температур: от -25 C до +50 C
• Индикация состояния: механический красный флажок - видно, когда контактор включён
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя
• Номинальная мощность электродвигателя: 8,5 кВт - рекомендованная максимальная нагрузка для двигателей

Совместимость и монтаж

Контактор модульный ST63-40/24 совместим со всеми стандартными DIN-рейками типа TS35. Для монтажа достаточно защёлкнуть корпус на рейке - фиксация происходит без инструментов. Подключение проводов выполняется через винтовые зажимы: сечение жил - до 25 мм2 (медные). Обязательно соблюдайте полярность при подключении катушки: питание 24 В AC подаётся на выводы A1 и A2, расположенные сбоку. Нельзя использовать этот контактор в цепях постоянного тока - он рассчитан исключительно на переменный.

Безопасность и стандарты

Контактор соответствует требованиям международных стандартов IEC 60947-4-1 для аппаратов управления. Защита IP20 предотвращает случайное прикосновение к токоведущим элементам, но не обеспечивает герметичность. Не применяйте в местах с высокой запылённостью, влажностью или агрессивной средой - для таких условий нужны контакторы с более высокой степенью защиты.

Преимущества

• Высокая коммутационная износостойкость - подходит для частых включений (до 1200 раз в час)
• Чёткая визуальная индикация состояния - красный флажок показывает, что контактор активирован
• Надёжные винтовые зажимы - обеспечивают долговечное соединение даже при больших токах
• Низкое энергопотребление катушки - 24 В позволяет использовать с безопасными источниками питания
• Компактность - всего 3 модуля занимают мало места в распределительном щите

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или агрессивных газов - IP20 недостаточно для таких сред
• Запрещено применять в цепях постоянного тока - катушка рассчитана только на 24 В AC
• Не подходит для реверсивных схем - нельзя менять направление вращения двигателя без внешнего переключения
• Температура ниже -25 C или выше +50 C снижает надёжность работы - не используйте вне указанного диапазона
• Не имеет функции защиты от перегрузки - необходимо дополнительно устанавливать тепловое реле или автоматический выключатель

Примеры использования

• Автоматизация системы вентиляции: включение/выключение вентилятора по сигналу термостата
• Управление насосом в системе водоснабжения - включение при достижении заданного уровня воды
• Контроль нагревательных элементов в сушильных камерах
• Удалённое управление конвейером на производстве через PLC с выходом 24 В AC

Практические советы

• При проектировании щита учтите глубину монтажа - 65 мм. Убедитесь, что за контактором есть место для проводов и кабельных каналов
• Для защиты катушки от скачков напряжения рекомендуется установить варистор или RC-цепочку параллельно её выводам
• Проверьте соответствие сечения провода и токовой нагрузки - для 63 А лучше использовать медные жилы сечением не менее 16 мм2
• Если контактор будет работать в режиме частых включений, регулярно проверяйте контактную группу на признаки подгорания
• Для удобства обслуживания оставляйте доступ к винтовым зажимам - не закрывайте контактор другими модулями
• Этот контактор ST63-40/24 от Евроавтоматика - хорошее решение для бюджетных проектов, где важны надёжность и простота. Но если нужна защита от перегрузки - выбирайте комбинированные устройства с тепловым реле.
