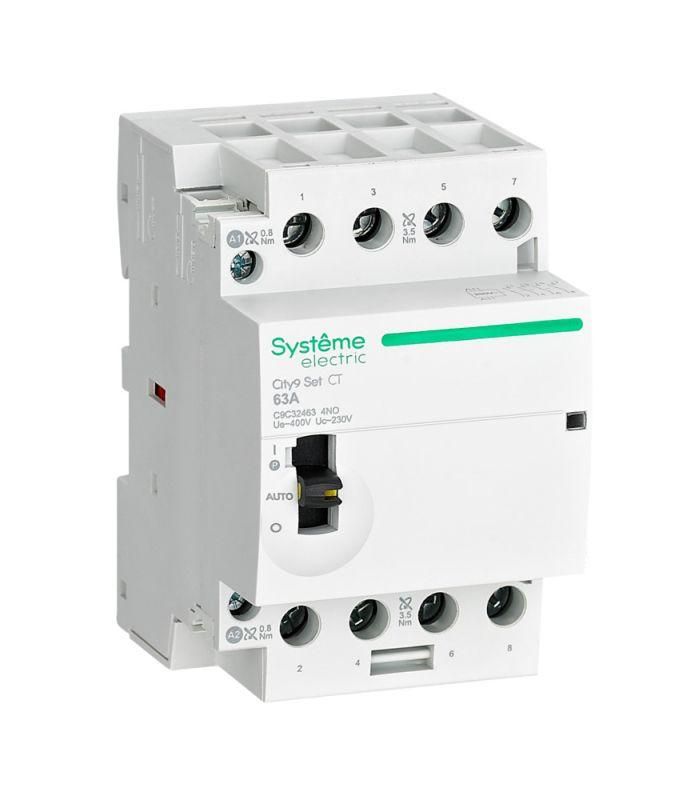

Контактор модульный 4P 4НО 63A AC 400В-230В City9 | C9C32463 |Systeme Electric APC

Модульный контактор City9 SET c9c32463 предназначен для дистанционного включения и отключения мощных нагрузок в сетях переменного тока. Он совмещает надёжную коммутацию до 63 А с компактным модульным исполнением, что делает его удобным решением для распределительных щитов в промышленных и бытовых системах.

Назначение и область применения

Контактор City9 SET c9c32463 используется для удалённого управления силовыми цепями переменного тока. Подходит для включения/отключения оборудования с высокой потребляемой мощностью: тепловые насосы, системы вентиляции, освещение, кондиционеры, нагревательные элементы, жалюзи и другие устройства, требующие частого переключения.

Часто применяется в паре с автоматическими выключателями или АВДТ для защиты цепи и реализации логических сценариев - например, отключение неприоритетной нагрузки при работе мастер-выключателя.

Технические характеристики

• Номинальное напряжение силовой цепи: 400 В AC
• Номинальное напряжение цепи управления: 400 В AC
• Номинальный рабочий ток: 63 А (классы AC7a / AC7b - для индуктивных и смешанных нагрузок)
• Количество контактов: 4 нормально-разомкнутых (НО)
• Ширина корпуса: 54 мм
• Глубина монтажа: 44 мм
• Тип управления: переменный ток (AC)
• Крепление: на DIN-рейку 35 мм

Совместимость и монтаж

Контактор City9 SET c9c32463 устанавливается на стандартную DIN-рейку шириной 35 мм. Защёлкивающий механизм обеспечивает быстрый и надёжный монтаж без инструментов. Глубина 44 мм позволяет использовать его даже в плотно заполненных щитах.

Управляющее напряжение 400 В AC соответствует типичному уровню в трёхфазных сетях. Для работы требуется подключение двух фаз (L1–L2) или фаза–нейтраль, в зависимости от схемы управления. Напряжение питания катушки не зависит от напряжения силовой цепи - можно управлять нагрузкой 400 В с катушкой на 400 В, что исключает необходимость в трансформаторах.

Безопасность и стандарты

Контактор City9 SET c9c32463 соответствует требованиям IEC 60947-4-1 и IEC 60947-5-1 для аппаратов управления. Серия City9 SET прошла сертификацию на соответствие европейским стандартам безопасности. Механический индикатор положения контактов позволяет визуально определить состояние (включено/выключено) без измерений.

Преимущества

• Высокая коммутационная способность - 63 А при AC7a/AC7b, что покрывает большинство промышленных и бытовых нагрузок
• 4 нормально-разомкнутых контакта позволяют одновременно управлять несколькими цепями или применять схемы с самоблокировкой
• Индикатор положения контактов снижает риск ошибок при обслуживании
• Компактная ширина 54 мм экономит место в щите
• Работа с напряжением управления 400 В AC упрощает интеграцию в трёхфазные сети без дополнительных преобразователей

Ограничения применения

• Не предназначена для постоянного управления токами выше 63 А - возможен перегрев и выход из строя
• Не подходит для управления постоянным током (DC): контактная группа рассчитана только на переменный ток
• Напряжение управления 400 В AC требует наличия подходящего источника; нельзя использовать с 230 В без изменения катушки
• Отсутствуют встроенные функции защиты - обязательно использование внешних автоматов или АВДТ

Примеры использования

• Управление группой тепловых насосов в домашнем HVAC-щитке через центральный контроллер
• Автоматическое включение вентиляции в помещении после включения основного оборудования
• Отключение светильников в зоне отдыха при активации режима “сон” через мастер-выключатель
• Коммутирование нескольких нагревательных элементов в одном контуре от одного сигнала управления

Практические советы

• Проверьте соответствие напряжения управления (400 В AC) вашей системе контроля - если используется 230 В, выбирайте другую версию контактора
• При установке в щит с ограниченным пространством учтите глубину 44 мм - она влияет на расположение других устройств
• Для долговечности не допускайте частых включений при максимальном токе - рекомендованная частота не более 600 операций в час
• Подключайте провода к клеммам с усилием, указанным в документации - недостаточно затянутые соединения вызывают перегрев
• При использовании в условиях повышенной влажности или пыли - дополнительно используйте крышку щита с классом IP54+
