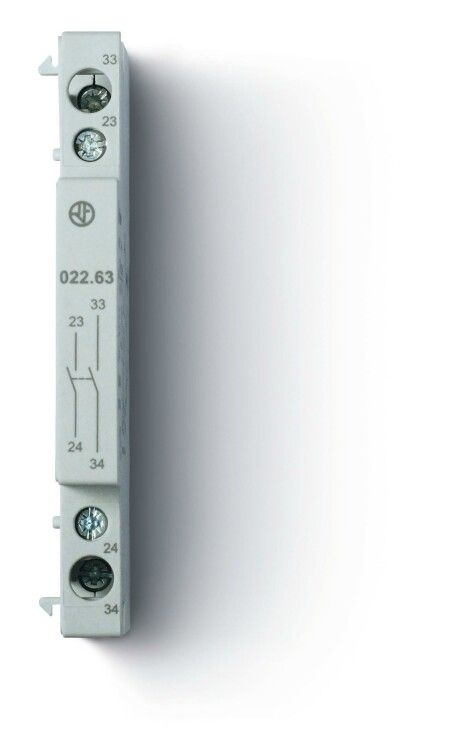

Модуль дополнительных контактов для 22.44 22.64 2NO 6А - 02263 FINDER

Модуль дополнительных контактов для реле 22.44, 22.64, 2 нормально открытых (2NO), 6А от Finder - компактное устройство для расширения функциональности реле серии 22, позволяющее управлять дополнительными цепями с коммутацией до 6 А. Артикул 02263 подходит для установки на DIN-рейку и используется в автоматизированных системах управления.

Назначение и область применения

Этот модуль предназначен для подключения дополнительных цепей к реле или контакторам серии 22.44 и 22.64. Он не управляет нагрузкой самостоятельно - работает только в паре с основным реле. Каждый из двух нормально открытых контактов замыкается при срабатывании основного устройства, что позволяет передавать сигналы или включать вспомогательные элементы: индикацию, блокировки, вторичные цепи управления.

Подходит для применений в промышленной автоматике: станках, конвейерах, системах вентиляции, панелях управления. Часто используется там, где требуется фиксация состояния реле (например, “работает” / “остановлен”) без изменения основной силовой цепи.

Технические характеристики

• Количество контактов: 2 нормально открытых (2NO)
• Коммутируемый ток: 6 А
• Номинальное напряжение: 250 В переменного тока (AC)
• Тип устройства: модульный контактный блок
• Способ монтажа: крепление на DIN-рейку
• Ширина: 0,5 мм (это толщина самого модуля, не ширина корпуса - он совместим со стандартными модулями серии 22)
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных частиц пыли, но не герметичен
• Диапазон температур: от -40 C до +70 C
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата с повышенной влажностью
• Цвет: серый
• Соответствие стандартам: EN 60669-1, EN 60669-2-1

Совместимость и монтаж

Модуль 02263 совместим исключительно с реле и контакторами серии 22.44 и 22.64 от Finder. Его нельзя использовать с другими типами реле, даже если они имеют аналогичную мощность.

Монтаж выполняется путём защёлкивания на DIN-рейку. Для подключения проводов используются зажимы с винтовым креплением - предварительно зачищенные жилы сечением до 2,5 мм2. Подключение осуществляется после установки основного реле; модуль вставляется в специальный разъём сверху или сбоку, в зависимости от модели базового устройства.

Не требует внешнего питания - питание получает через основное реле при его активации.

Безопасность и стандарты

Изделие соответствует европейским стандартам EN 60669-1 и EN 60669-2-1, которые регламентируют безопасность выключателей и контактных устройств. Сертификация гарантирует надёжность коммутации, термическую стойкость и механическую прочность при работе в промышленной среде.

Преимущества

• Высокая надёжность коммутации - контакты выполнены из серебросодержащего сплава, устойчивы к окислению
• Минимальная занимаемая площадь - тонкий профиль позволяет компактно размещать несколько модулей рядом
• Простота замены - можно заменить без демонтажа основного реле
• Чёткая визуальная индикация положения контакта - доступна при использовании с реле серии 22, имеющими оптический индикатор

Ограничения применения

• Не предназначена для работы с постоянным током - только переменный ток AC
• Запрещено использование в условиях высокой запылённости, влаги или агрессивных газов - степень защиты IP20 не обеспечивает герметичность
• Нельзя использовать как самостоятельное реле - всегда нужен совместимый базовый аппарат серии 22.44/22.64
• Не рекомендовано для частых включений более 1000 раз в час - возможен быстрый износ контактов

Примеры использования

• На станке: один контакт подключён к индикатору “Работает”, второй - к аварийному свету при срабатывании теплового реле
• В системе вентиляции: модуль передаёт сигнал в PLC, что вентилятор включился
• В щите управления: два контакта используются для блокировки другого оборудования пока основное реле находится в состоянии “вкл.”

Практические советы

• Проверьте совместимость с вашим реле - модель должна точно соответствовать 22.44 или 22.64. Модули других серий не подходят.
• При монтаже не затягивайте винты слишком сильно - это повредит пластиковую часть и может вызвать плохой контакт
• Если планируете использовать в условиях колебаний температуры, учтите, что при температурах ниже -20 C возможно увеличение усилия при включении контактов
• Для контроля работоспособности используйте тестер - проверяйте целостность цепи при срабатывании основного реле
• Артикул 02263 часто заказывают в комплекте с реле 22.44.08.00.000 или 22.64.08.00.000 - так проще гарантировать совместимость
