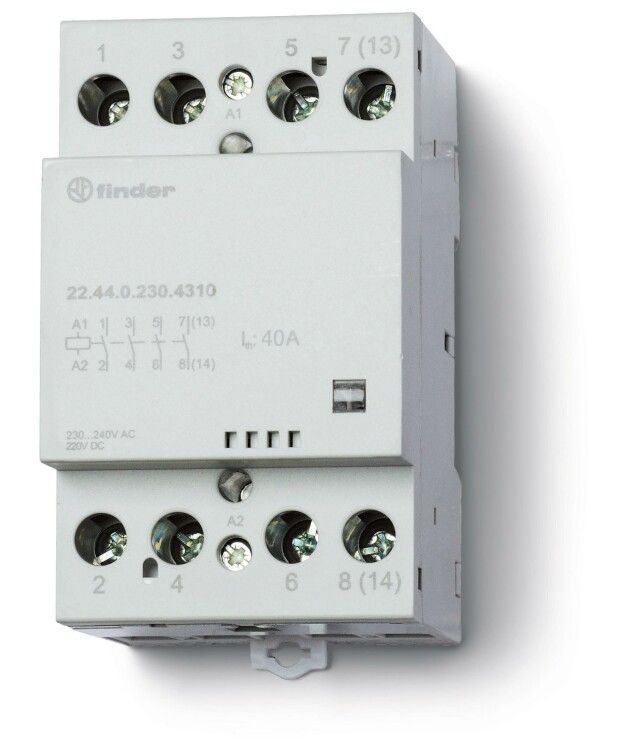

Модульный контактор 40А, 4 NO, катушка 230В AC/DC, Механический индикатор, Контакты AgSnO2 - 22.44.0.230.4310 FINDER 224402304310

Модульный контактор Finder 22.44.0.230.4310 - это надёжное устройство для автоматического включения и выключения электрических нагрузок до 40 А. Подходит для установки на DIN-рейку в распределительных щитах, где требуется управление мощными цепями с помощью слаботочного сигнала 230 В. Контакты из сплава AgSnO₂ обеспечивают долгий срок службы даже при частых переключениях.

Назначение и область применения

Модульный контактор Finder 22.44.0.230.4310 используется для дистанционного управления электрооборудованием: нагревательными элементами, насосами, вентиляторами, светильниками и другими нагрузками до 5000 Вт. Он применяется в системах автоматизации, промышленном оборудовании, бытовых и коммерческих щитах. Управление осуществляется через катушку 230 В AC/DC - сигнал можно подавать с PLC, термостата, таймера или кнопки.

Технические характеристики

• Номинальный ток: 40 А (при 4 полюсах)
• Напряжение катушки управления: 230 В AC/DC - работает как от переменного, так и от постоянного тока
• Количество нормально-открытых контактов: 4
• Максимальная мощность нагрузки: 5000 Вт
• Ширина: 53,5 мм (4 модуля)
• Глубина монтажа: 63,1 мм
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Тип подключения: винтовые зажимы для проводов до 25 мм2
• Материал корпуса: пластик
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом и повышенной влажностью
• Контакты: серебро-оксид олова (AgSnO₂) - устойчивы к дуге, подходят для частых включений
• Нормативный стандарт: EN 61095-2009

Совместимость и монтаж

Контактор Finder 22.44.0.230.4310 монтируется на стандартную DIN-рейку типа TS35. Ширина 53,5 мм позволяет разместить его рядом с другим модульным оборудованием. Для подключения силовых цепей используются винтовые зажимы - рекомендуется затягивать клеммы моментом 0,8–1,0 Нм, чтобы избежать перегрева. Управляющая катушка подключается к двум выводам, помеченным A1 и A2. Механический индикатор показывает положение контактов - видно, включен ли контактор, даже при отключённой катушке.

Безопасность и стандарты

Изделие соответствует европейскому стандарту EN 61095-2009, который регламентирует требования к контактным аппаратам. Защита IP20 исключает случайное прикосновение к токоведущим частям, но не обеспечивает герметичность - не используйте в сырых, пыльных или наружных условиях. Бесшумная работа катушки достигнута благодаря встроенному варистору, гасящему импульсы напряжения при отключении - снижает риск повреждения чувствительной электроники.

Преимущества

• Работает как от переменного, так и от постоянного тока - универсальность для различных систем управления
• Контакты AgSnO₂ - меньше окисления, высокая износостойкость, особенно важны при частых включениях
• Механический индикатор - удобно проверять состояние без тестера
• Встроенная защита варистором - продлевает жизнь контроллерам и снижает ЭМИ
• Фиксация на DIN-рейке - быстрый монтаж и замена

Ограничения применения

• Не предназначен для работы во внешних условиях - IP20 не защищает от воды и пыли
• Запрещено использовать при температуре ниже -25 C или выше +55 C - указано в классе УХЛ4
• Не подходит для реверсивных схем - только нереверсивное исполнение
• Максимальное сечение кабеля - 25 мм2; более толстые провода не войдут в клеммы
• Не рассчитан на работу с индуктивными нагрузками свыше 5000 Вт - возможен выход из строя контактов

Примеры использования

• Автоматический запуск теплого пола по сигналу терморегулятора
• Управление насосом системы охлаждения станка через PLC
• Включение освещения в цеху по таймеру
• Переключение группы мощных LED-светильников в торговом зале
• Подключение вентилятора в распределительном щите по условию перегрева

Практические советы

• При подборе контактора убедитесь, что ваша нагрузка не превышает 5000 Вт - превышение сокращает срок службы контактов
• Для защиты от скачков напряжения в сети используйте дополнительный фильтр перед входом в катушку
• При использовании с PLC убедитесь, что выходной ток контроллера достаточен для возбуждения катушки (обычно требует 10–20 мА)
• Проверьте посадочные размеры - глубина 63,1 мм требует свободного места в щите
• Если нужна дополнительная функциональность (например, блокировка или вспомогательные контакты), выбирайте совместимые аксессуары серии 22
• При первом включении после длительного хранения - сделайте несколько пробных срабатываний, чтобы «раскатать» контакты
