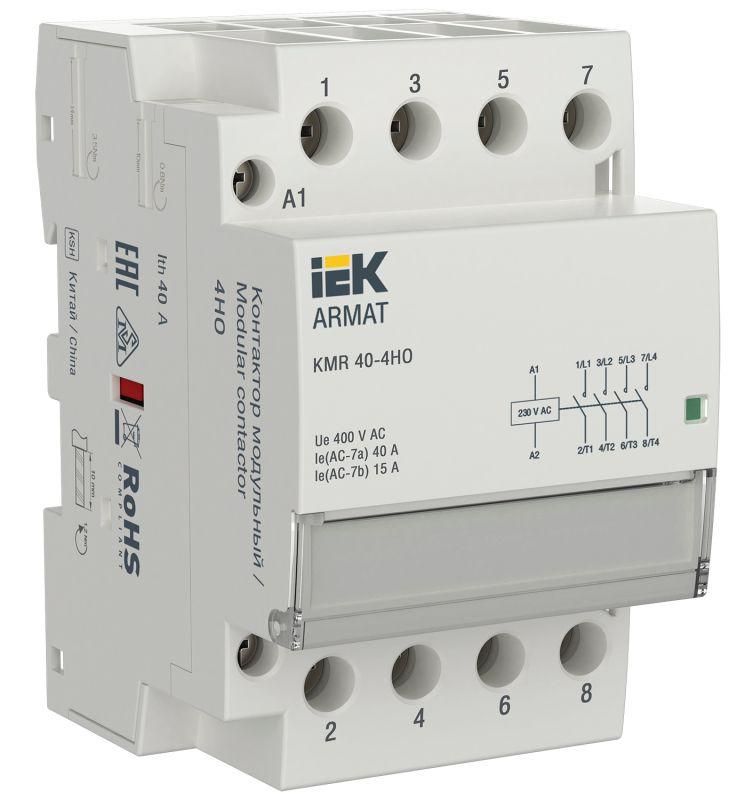

Контактор модульный KMR 40А 230В AC 4НО ARMAT IEK AR-KMR10-040-40-230

Контактор модульный 40А 230В AC 4 нормально открытое от бренда IEK (ИЭК), артикул ar-kmr10-040-40-230, предназначен для автоматического включения и отключения нагрузок до 40 А в сетях переменного тока. Этот контактный аппарат из серии ARMAT подходит для управления освещением, нагревательными элементами, насосами и маломощными двигателями, устанавливается на DIN-рейку и обеспечивает надёжную коммутацию без лишнего шума.

Назначение и область применения

Контактор модульный 40А 230В AC 4 нормально открытое используется для дистанционного управления электрическими нагрузками через слабые сигналы управления. Подходит для:

• Управление светильниками и групповым освещением;
• Контроль систем отопления, вентиляции и кондиционирования;
• Включение и выключение насосов, компрессоров, вентиляторов;
• Автоматизация оборудования на промышленных и бытовых объектах.

Работает в паре с терморегуляторами, таймерами, PLC и другими устройствами управления. Применяется там, где требуется частое включение/выключение без механического воздействия.

Технические характеристики

• Род тока: Переменный (AC)
• Номинальный рабочий ток: 40 А (при AC-1 и AC-7a)
• Номинальное напряжение силовой цепи: 400 В
• Напряжение цепи управления: 230 В AC
• Число нормально открытых (НО) контактов: 4
• Число силовых полюсов: 4
• Исполнение: Нереверсивное - управляет одним направлением работы нагрузки
• Ширина по модулям: 3 модуля (стандартная ширина для DIN-рейки)
• Глубина монтажа: 68 мм - требует достаточного места за щитом
• Степень защиты IP: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Подключение силовых проводов: Винтовой зажим - совместим с медными жилами до 16 мм2

Совместимость и монтаж

Контактор модульный 40А 230В AC 4 нормально открытое устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется путём защёлкивания на рейку - никаких дополнительных креплений не требуется. Для подключения:

• Силовые выводы (L1–T1, L2–T2, L3–T3, L4–T4): подключаются винтовыми зажимами. Убедитесь, что сечение провода соответствует допустимому (до 16 мм2);
• Цепь управления: подводится к клеммам A1/A2 - напряжение 230 В AC. Полюса не помечены, но полярность не важна;
• Необходимо соблюдать минимальную глубину монтажа 68 мм - проверьте свободное пространство за щитом перед установкой.

Контактная группа из четырёх НО контактов позволяет одновременно коммутировать четыре фазы или использовать один полюс как запасной.

Безопасность и стандарты

Контактор соответствует требованиям международных стандартов IEC 60947-4-1 и ГОСТ Р 50030.4.1. Серия ARMAT прошла сертификацию на соответствие безопасности и долговечности. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но не защищает от внешней среды - не применяйте в сырых помещениях, на улице или в местах с высокой запылённостью без дополнительной защиты корпуса.

Преимущества

• Бесшумная работа катушки - отсутствуют вибрации и гул даже при длительном включении;
• Высокая надёжность контактов - рассчитана на многократные операции включения/отключения;
• Компактный формат - занимает всего 3 модуля на DIN-рейке;
• Совместимость с широким спектром устройств управления - легко интегрируется в системы автоматизации;
• Легкий доступ к клеммам - удобно обслуживать и заменять без демонтажа всей группы.

Ограничения применения

• Не предназначена для реверсивных схем - нельзя менять направление вращения двигателей;
• IP20 не подходит для помещений с повышенной влажностью, пылью или агрессивной средой - используйте в закрытых щитах;
• Напряжение управления строго 230 В AC - не работает от постоянного тока, 12/24/48 В или других значений;
• Максимальный ток 40 А - не применять для мощных электродвигателей свыше 15 кВт без учёта пусковых токов;
• Запрещено перегружать контакты выше 40 А - риск оплавления и выхода из строя.

Примеры использования

• Управление теплым полом через термостат - контакттор включает нагрев при снижении температуры;
• Автоматическое включение насоса в системе водоснабжения по сигналу от датчика уровня;
• Контроль освещения в офисе по расписанию через программируемый контроллер;
• Управление вентиляцией в котельной - включение при повышении температуры воздуха.

Практические советы

• Выбирая этот контакттор, убедитесь, что ваша система управления выдаёт именно 230 В AC - другие значения не работают;
• При подключении силовых проводов затягивайте винты равномерно - недотянутый контакт вызывает перегрев, перетянутый - повредит клемму;
• Если нагрузка имеет высокий пусковой ток (например, двигатель), выбирайте контакттор с запасом по току - 40 А - это предел, лучше использовать 63 А в таких случаях;
• Для увеличения функционала можно дополнительно установить вспомогательные контакты (если есть место в щите) - они позволяют сигнализировать состояние включения;
• Проверяйте наличие свободного пространства за щитом - глубина 68 мм не всегда укладывается в типовые корпуса.
