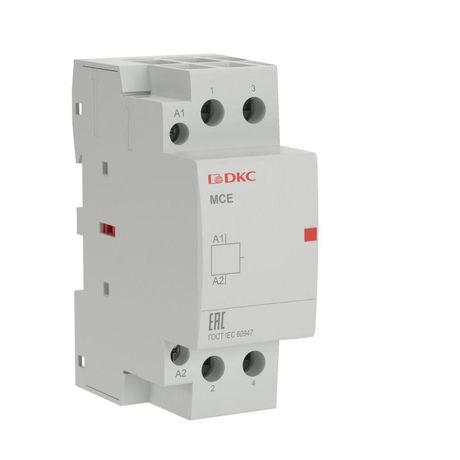

Контактор модульный YON max типа MCE, 2P, 63A, 240В, 2НО | MCE-63-20-A240 DKC ДКС

Контактор модульный типа MCE, 2 полюса, 63 А, 240 В, 2 нормально-открытых контакта - устройство для автоматического включения и отключения нагрузки в сетях переменного тока. Подходит для управления двигателями, нагревательными элементами и другими мощными потребителями. Производится брендом DKC в серии YON max, артикул mce-63-20-a240.

Назначение и область применения

Контактор модульный типа MCE, 2 полюса, 63 А, 240 В, 2 нормально-открытых контакта используется для частого включения и выключения электрических цепей с током до 63 А. Применяется в системах автоматизации: управление насосами, вентиляцией, конвейерами, тепловыми установками. Катушка управления работает от сети 240 В AC, что позволяет использовать его в промышленных и коммерческих объектах без необходимости дополнительных преобразователей напряжения.

Технические характеристики

• Номинальный ток: 63 А - способен коммутировать нагрузки до этой величины в нормальных условиях;
• Номинальное напряжение: 240 В AC - рассчитан на работу в однофазной или трёхфазной сети с таким напряжением;
• Напряжение цепи управления: 240 В AC - катушка срабатывает прямо от сети, без дополнительных блоков питания;
• Количество контактов: 2 нормально-открытых (НО) - при подаче напряжения на катушку контакты замыкаются, при снятии - размыкаются;
• Категория применения: AC-3 - оптимизирован для управления асинхронными двигателями с частыми пусками;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и влаги; требует установки в закрытом щите;
• Глубина монтажа: 66 мм - учитывать при проектировании ширины распределительного щита;
• Количество модулей: 2 - занимает два стандартных модуля DIN-рейки шириной 17,5 мм каждый;
• Ручной переключатель: да - позволяет вручную включить/выключить контакт, даже при отсутствии напряжения на катушке;
• Возможность докомплектации: да - можно установить дополнительные вспомогательные контакты, блокировки или сигнализацию;
• Механическая износостойкость: 5 млн циклов - долгий срок службы при частых операциях включения/отключения;
• Гарантия: 5 лет - подтверждает надёжность конструкции и материалов.

Совместимость и монтаж

Контактор модульный типа MCE, 2 полюса, 63 А, 240 В, 2 нормально-открытых контакта монтируется на DIN-рейку 35 мм. Для подключения силовых проводов используются зажимы с моментом затяжки 1,8–2,2 Нм - не переусердствуйте, чтобы не повредить корпус. Управляющая катушка подключается к двум клеммам A1 и A2, расположенным сверху. Ручной переключатель удобен для тестирования и аварийного отключения. При использовании докомплектации (например, дополнительных контактов) соблюдайте полярность и максимальный ток вспомогательных цепей - он не должен превышать 10 А.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 и имеет сертификаты CE. Отсутствие защиты выше IP20 означает, что установка вне электрошкафа запрещена - риск поражения током и повреждения от пыли и влаги. Автоматическое отключение происходит при превышении тока, однако термическая защита встроенная - внешний предохранитель или автоматический выключатель обязательны.

Преимущества

• Высокая механическая износостойкость - подходит для систем с десятками тысяч циклов в год;
• Прямое питание катушки от 240 В - исключает необходимость в блоках управления;
• Ручной переключатель - обеспечивает безопасность при обслуживании и диагностике;
• Поддержка докомплектации - гибкость адаптации под задачи системы автоматизации;
• Долгая гарантия - 5 лет указывают на качество сборки и комплектующих.

Ограничения применения

• Не предназначено для постоянной работы при температуре ниже –25 C или выше +60 C - проверьте условия окружающей среды;
• IP20 - нельзя использовать во влажных помещениях, на улице или в местах с повышенным уровнем пыли без дополнительной защиты;
• Не рекомендован для коммутации емкостных или индуктивных нагрузок с большим броском тока - требуется дополнительная защита (RC-цепочка, варистор);
• Запрещено применять в цепях постоянного тока - катушка и контакты рассчитаны только на переменный ток 240 В AC.

Примеры использования

• Управление насосом в системе водоснабжения - включение по сигналу от датчика уровня;
• Автоматизация печи с ТЭНами - включение группы нагревателей по программе;
• Контроль вентиляционного оборудования в торговом центре - работа по графику через PLC;
• Пуск асинхронного двигателя конвейера - благодаря категории AC-3 обеспечивается надёжный пуск без подгорания контактов.

Практические советы

• Выбирая контактор модульный типа MCE, 2 полюса, 63 А, 240 В, 2 нормально-открытых контакта, убедитесь, что ваша нагрузка не превышает 63 А - лучше иметь запас 10–15 %;
• При установке в щит используйте фиксирующие защёлки - особенно важно при вибрациях на производстве;
• Для длительной работы в условиях колебаний напряжения (+-10%) проверьте стабильность срабатывания катушки - возможны ложные отключения;
• Используйте докомплектацию для передачи состояния контактора в систему автоматизации - например, подключите дополнительный НО контакт к входу контроллера;
• Перед первым включением проверьте правильность подключения катушки - неверное напряжение (например, 110 В вместо 240 В) приведёт к отказу или выходу из строя.
