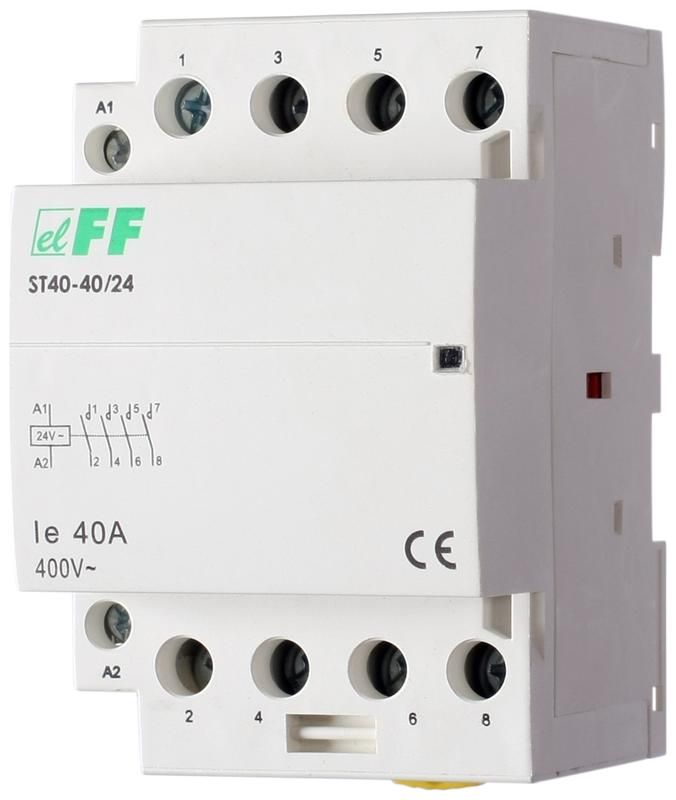

Контактор модульный ST-40-40/24 - EA13.001.010 Евроавтоматика

Контактор модульный ST40-40/24 от Евроавтоматика предназначен для дистанционного включения и отключения электрических цепей с током до 40 А, управляемый напряжением 24 В переменного тока. Устройство устанавливается на DIN-рейку и применяется в автоматических системах управления оборудованием, где требуется надёжное коммутирование силовой нагрузки.

Назначение и область применения

Контактор модульный ST40-40/24 используется для частого включения и отключения электрических цепей повышенной мощности. Подходит для управления двигателями, нагревательными элементами, освещением и другими устройствами, требующими удалённого управления. Применяется в промышленном оборудовании, конвейерах, насосных станциях, системах вентиляции и других установках с контролируемой автономной логикой.

Технические характеристики

• Номинальный ток: 40 А
• Род тока: переменный (AC)
• Напряжение катушки управления: 24 В AC
• Номинальное напряжение контактной группы: 400 В
• Количество нормально открытых контактов: 4
• Количество силовых полюсов: 4
• Максимальная нагрузка: 2480 В·А
• Номинальная мощность управляемого электродвигателя: 5,5 кВт
• Количество модулей: 3 (по стандарту DIN EN 60715)
• Глубина монтажа: 65 мм
• Диапазон рабочих температур: от –25 C до +50 C
• Климатическое исполнение: УХЛ4 (для умеренного и холодного климата, с возможностью эксплуатации в помещениях с высокой влажностью)
• Степень защиты: IP20 (защита от доступа пальцами и крупных предметов, но не от воды и пыли)
• Тип подключения: винтовые зажимы
• Индикация состояния: механический красный флажок на передней панели (при включении поднимается)
• Тип исполнения: нереверсивный

Совместимость и монтаж

Контактор модульный ST40-40/24 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть корпус на рейке - фиксация происходит без инструментов. Глубина устройства составляет 65 мм, что важно учитывать при проектировании шкафа управления. Клеммы для подключения проводов выполнены винтового типа - допускают затяжку медными жилами сечением до 16 мм2. Перед подключением проверьте соответствие сечения провода и усилия затяжки - избыточная нагрузка на клеммы может повредить контакт.

Безопасность и стандарты

Контактор соответствует требованиям международных стандартов для аппаратов управления, применяемых в распределительных щитах. Индикация состояния позволяет оператору визуально определить, находится ли устройство во включенном состоянии. Защита IP20 исключает случайный доступ к токоведущим частям, однако не обеспечивает герметичность - поэтому не рекомендовано использование в сырых, запылённых или наружных условиях.

Преимущества

• Высокий ресурс переключений благодаря качественным материалам контактов
• Чёткая визуальная индикация состояния через красный флажок - удобно при обслуживании
• Небольшая глубина (65 мм) экономит место внутри шкафов
• Управление низковольтной катушкой (24 В AC) безопаснее и совместимо с большинством PLC и реле контроля
• 4 пары нормально открытых контактов позволяют одновременно управлять несколькими цепями

Ограничения применения

• Не предназначена для постоянной работы при температурах ниже –25 C или выше +50 C
• Защита IP20 не защищает от брызг, пыли и влаги - нельзя использовать вне закрытых шкафов
• Не поддерживает реверсирование направления движения - для этого нужен реверсивный аналог
• Запрещено превышать максимальную нагрузку 2480 В·А - особенно при работе с реактивной нагрузкой (например, двигателями)
• Не рассчитана на работу с импульсными сигналами малой длительности - требуются специальные схемы фильтрации

Примеры использования

• Управление трёхфазным двигателем мощностью 5,5 кВт через PLC с выходом 24 В AC
• Автоматическое включение системы вентиляции по таймеру или датчику температуры
• Коммутация светильников в производственных цехах при старте/остановке оборудования
• Обеспечение последовательного включения нескольких потребителей в одной логической цепи

Практические советы

• Выбирая контактор ST40-40/24, убедитесь, что ваш источник управления действительно выдаёт 24 В AC - постоянный ток (DC) не будет работать
• При использовании с длинными кабелями от управляющего устройства учтите потери напряжения - минимальное напряжение на катушке должно быть не менее 85 % от номинала (20,4 В)
• Для увеличения долговечности используйте гашение переходных процессов (варисторы или RC-цепочки) на катушке, особенно при частых включениях
• Проверяйте плотность соединений после первого включения - винтовые клеммы иногда немного ослабевают при прогреве
• Если вам нужны контакты НЗ (замкнутые) - этот модель не подходит; выбирайте другой тип или комплектируйте несколько контакторов
