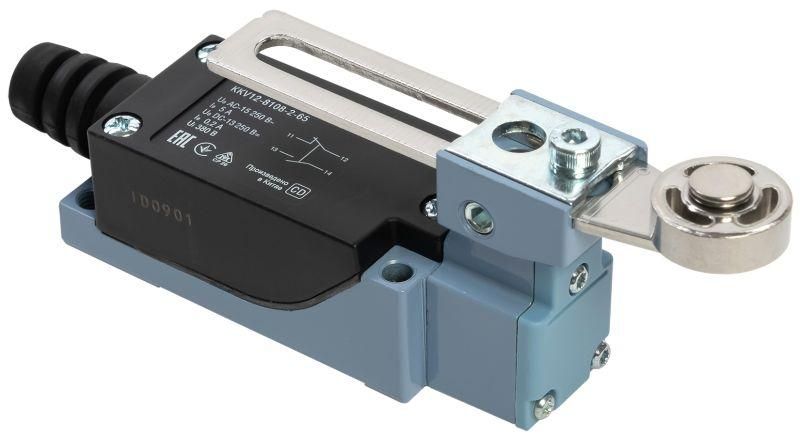

Выключатель концевой КВ-8108 регул. рычаг со стальн. роликом IP65 - KKV12-8108-2-65 IEK

Выключатель концевой КВ-8108 регулируемый рычаг со стальным роликом IP65 от бренда IEK предназначен для автоматического отключения или включения электрических цепей при достижении механическим объектом заданного положения. Артикул kkv12-8108-2-65 обеспечивает надёжную работу в условиях пыли, влаги и вибраций, что делает его подходящим для промышленной автоматизации.

Назначение и область применения

Выключатель концевой КВ-8108 используется для контроля перемещений в механизмах: он срабатывает при физическом контакте с движущейся частью оборудования - например, съездом платформы, открыванием двери или окончанием хода станка. Его применяют в системах управления, сигнализации и контроля с напряжением до 250 В переменного тока. Подходит для установки на конвейерах, лифтах, шлюзах, станках с ЧПУ и других устройствах, где требуется точная фиксация предельных положений.

Технические характеристики

• Степень защиты: IP65 - полностью защищён от пыли и устойчив к струям воды из любого направления;
• Тип элемента управления: регулируемый рычаг с металлическим роликом - позволяет точно настраивать точку срабатывания;
• Переключающие контакты: один перекидной контакт (1 НЗ + 1 НО) - одновременно замыкает одну цепь и размыкает другую;
• Номинальный ток: 3 А при AC-15, 125 В - рассчитан на управление слаботочными цепями, не для силовой нагрузки;
• Материал корпуса: металл - повышает прочность и термостойкость;
• Рабочая температура: от -20 C до +70 C - работает в холодных ангарах и жарких цехах;
• Габариты: 97,6 × 28,6 × 46,1 мм - компактный размер для установки в ограниченном пространстве;
• Тип переключения: мгновенный - контакт изменяет состояние сразу при достижении порогового усилия, без задержки;
• Функция безопасности: да - соответствует требованиям к аварийному отключению.

Совместимость и монтаж

Выключатель КВ-8108 монтируется на раму, стенку или опору с помощью двух крепёжных отверстий в основании корпуса. Для правильной работы важно соблюдать угол наклона рычага - он должен свободно взаимодействовать с поверхностью, вызывающей срабатывание. Посадочный диаметр оси ролика не указан, но типичный для таких устройств - 6–8 мм. Убедитесь, что провода подводятся через герметичные вводы, чтобы сохранить степень защиты IP65. Монтаж допускается в любом положении, но рекомендуется избегать вертикального расположения снизу вверх, чтобы исключить попадание влаги внутрь.

Безопасность и стандарты

Выключатель КВ-8108 соответствует требованиям ТР ТС 004/2011 (безопасность машин) и ГОСТ IEC 60947-5-1 - международному стандарту на концевые выключатели. Это гарантирует соответствие нормам промышленной безопасности, особенно при использовании в системах экстренного отключения.

Преимущества

• Металлический корпус и ролик обеспечивают долгий срок службы даже при постоянных ударных нагрузках;
• Регулируемый рычаг позволяет адаптировать чувствительность под конкретный механизм без замены детали;
• IP65 защищает от внешних факторов - идеален для сырых, пыльных и агрессивных сред;
• Мгновенное переключение минимизирует риск зависания контактов при вибрациях;
• Наличие одного перекидного контакта упрощает схемы управления - можно использовать для сигналов “вкл” и “выкл” одновременно.

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 3 А - нельзя использовать для питания двигателей или нагревателей;
• Рабочее напряжение ограничено 250 В - не подходит для сетей 380 В или высоковольтных систем;
• Максимальная температура +70 C - не следует применять рядом с печами, сварочным оборудованием или паровыми трубопроводами;
• Ролик выполнен из стали - не подходит для пищевой промышленности или зон с требованием к антикоррозийным материалам (например, AISI 316L);
• Отсутствует возможность подмены контактов - при выходе из строя необходимо менять весь выключатель.

Примеры использования

• На конвейере: срабатывает при достижении грузом крайнего положения, отключая двигатель;
• В дверях шкафа: при закрывании замыкает цепь сигнализации “дверь заперта”;
• На станке с ЧПУ: контролирует возврат инструмента в начальную позицию перед запуском нового цикла;
• В лифте: фиксирует положение кабины на этажах для корректного открытия дверей.

Практические советы

• При настройке рычага используйте отвёртку - поворотом регулировочного винта меняйте длину хода, пока не добьётесь чёткого щелчка;
• Проверьте, чтобы ролик не касался острых кромок - это быстрее износит покрытие и приведёт к отказу;
• Для длительной эксплуатации в условиях вибрации дополнительно закрепите кабель хомутиками, чтобы не было нагрузки на выводы;
• Если нужна более высокая защита от коррозии - выбирайте аналоги с пластиковым или нержавеющим роликом; этот вариант подходит для условий, где важна прочность, а не химическая стойкость;
• Артикул kkv12-8108-2-65 совпадает с другими моделями серии КВ IEK - при замене проверяйте именно эти параметры, а не просто название.
