Выключатель путевой ВП 24-2118П-65 У2 1НО+1НЗ 3А IP65 рычаг с пластик. роликом безинерционный 20мм без сальника Электротехник ET004677

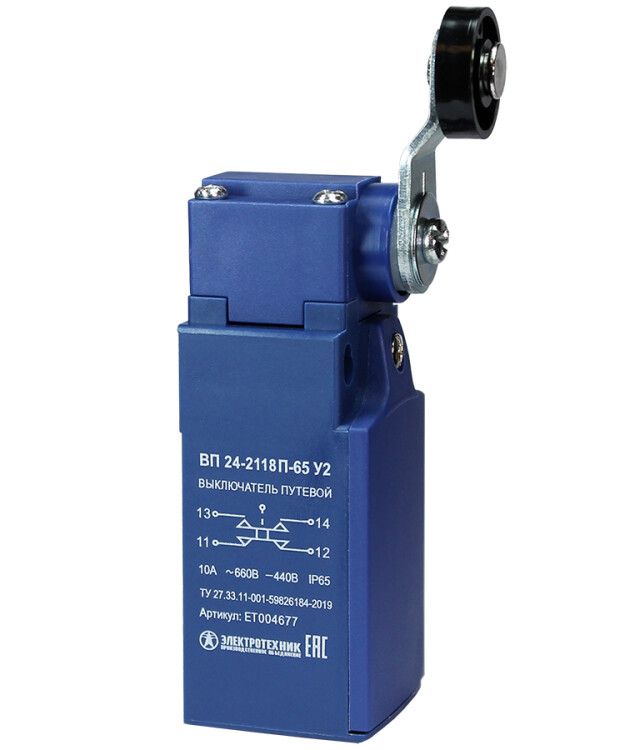

Выключатель путевой ВП 24-2118П-65 У2 от бренда Электротехник — компактное устройство для фиксации положения подвижных механизмов в автоматических системах. Он работает на основе механического воздействия, обеспечивает коммутацию цепей управления и сигнализации, и подходит для условий с пылью и влагой благодаря защите IP65.

Назначение и область применения

Выключатель путевой ВП 24-2118П-65 У2 используется для контроля перемещений в механизмах: когда движущаяся часть достигает заданной точки, она активирует рычаг с роликом, замыкая или размыкая электрические контакты. Применяется в системах управления, сигнализации и аварийной остановки. Подходит для установки на станках, конвейерах, шлюзах, лифтах, автоматизированных линиях и других устройствах, где требуется точное определение положения.

Технические характеристики

• Номинальное напряжение: до 660 В
• Номинальный ток: 3 А
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Тип элемента управления: рычаг с пластиковым роликом — мягко реагирует на контакт, снижает ударные нагрузки
• Степень защиты: IP65 — полностью герметичен против пыли, устойчив к струям воды из любого направления
• Габариты: 30,5 × 30 × 106 мм
• Диапазон рабочих температур: от -25 °C до +70 °C
• Материал корпуса: термостойкий пластик
• Способ монтажа: крепление на винты
• Инерционность: безинерционный — момент переключения совпадает с моментом контакта, нет задержки
• Длина хода рычага: 20 мм
• Сальник: отсутствует — не предназначен для герметизации кабельного ввода

Совместимость и монтаж

Выключатель путевой ВП 24-2118П-65 У2 монтируется на поверхность с помощью двух винтов через отверстия в основании. Для правильной работы важно соблюдать угол наклона рычага — он должен свободно касаться движущегося элемента без перекоса. Посадочные отверстия соответствуют стандартным размерам крепежа M4. Кабель подключается напрямую к клеммам внутри корпуса; поскольку сальник отсутствует, необходимо использовать внешнюю герметизацию кабельного ввода (например, муфту или зажим). Максимальный диаметр провода — до 2,5 мм².

Безопасность и стандарты

Выключатель путевой ВП 24-2118П-65 У2 проектировался с учётом требований к применению в системах безопасности. Его использование допускается в функциональных цепях аварийной остановки, однако для критически важных систем рекомендуется дополнительно применять дублирующие средства защиты. Соответствует требованиям к электрооборудованию для промышленного использования в условиях повышенной запылённости и влажности.

Преимущества

• Ударопрочная конструкция с долгим сроком службы — проверена в тысячах единиц оборудования
• Пластиковый ролик снижает износ деталей механизма, не повреждает поверхности при контакте
• Защита IP65 позволяет работать в сложных средах: цехах с пылью, влажностью, мытьём оборудования
• Безинерционный принцип действия исключает ложные срабатывания и задержки
• Легко заменить: стандартный форм-фактор, доступные аналоги

Ограничения применения

• Не предназначен для установки в взрывоопасных зонах — отсутствует сертификат взрывозащиты
• Пластиковый корпус не выдерживает механических ударов большой силы — не применяйте там, где возможны столкновения с тяжёлыми объектами
• Отсутствие сальника требует дополнительной герметизации кабеля — нельзя использовать в местах с постоянным потоком жидкости
• Работает только при механическом контакте — не подходит для бесконтактного позиционирования
• Температурный предел +70 °C — не используйте рядом с нагреваемыми поверхностями без теплоизоляции

Примеры использования

• Остановка конвейера при достижении грузом крайнего положения
• Фиксация положения двери шлюза перед запуском цикла
• Автоматическое отключение насоса при уровне жидкости в ёмкости
• Сигнализация о закрытии люка обслуживания на станке
• Обратная связь в системе позиционирования платформы

Практические советы

• Перед установкой проверьте, чтобы рычаг мог свободно двигаться на весь ход — 20 мм — без трения или заедания
• Если механизм создаёт вибрацию, закрепите выключатель на жесткой поверхности — пластиковый корпус чувствителен к резонансам
• Для длительной эксплуатации в холоде (-25 °C и ниже) убедитесь, что кабель не становится хрупким — используйте гибкие провода с подходящей температурной классификацией
• Проверяйте состояние ролика каждые 6–12 месяцев — при появлении трещин или деформаций замените его
• При использовании в системах безопасности обязательно протестируйте работу после монтажа — имитируйте срабатывание вручную
