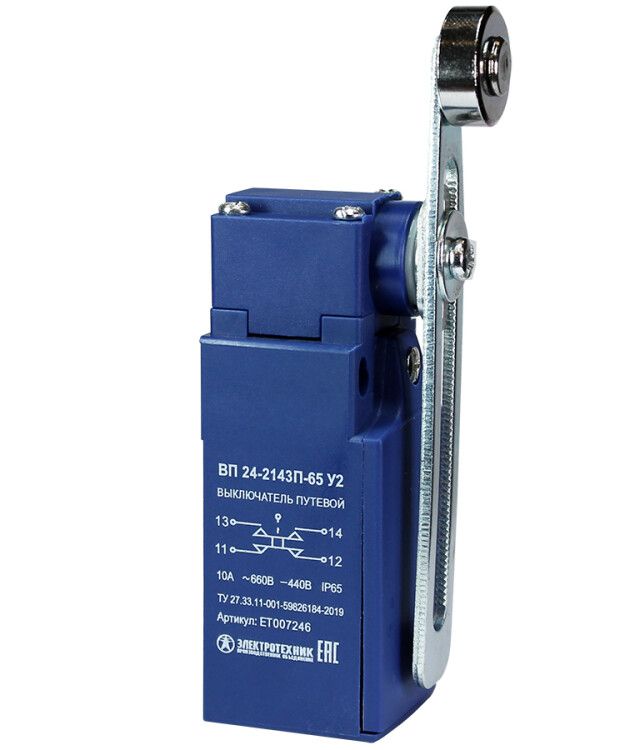

Выключатель путевой ВП 24-2143П-65 У2 1НО+1НЗ 3А IP65 рычаг со стальным роликом регулир. по длине безинерционный 20мм без сальника Электротехник ET007246

Выключатель путевой ВП 24-2143П-65 У2 от бренда Электротехник — это безинерционный концевой выключатель с регулируемым рычагом и стальным роликом, предназначенный для точного фиксирования положения подвижных узлов в автоматизированных системах. Он обеспечивает коммутацию слаботочных цепей управления при достижении заданной точки перемещения, например, на конвейерах, станках или шлюзах.

Назначение и область применения

Выключатель путевой ВП 24-2143П-65 У2 используется для контроля конечных положений механизмов в системах автоматизации. Его применяют там, где необходимо точно зафиксировать момент остановки, изменения направления или активации сигнала — например, при достижении крайнего положения стола станка, тележки конвейера или заслонки. Подходит для цепей управления, сигнализации и систем безопасности. Благодаря безинерционному принципу работы, он реагирует мгновенно на малые перемещения, что важно для точных операций.

Технические характеристики

• Номинальное напряжение: до 660 В
• Номинальный ток: 3 А (для слаботочных цепей управления)
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Рабочий ток (AC-15): 660 А — допустимо использовать в цепях с высокими импульсными нагрузками
• Рабочий ток (DC-13): 440 А — совместим с постоянным током в силовых цепях
• Степень защиты: IP65 — полностью герметичен против пыли и защищён от струй воды
• Температурный диапазон: от -40 °C до +50 °C — работает в суровых условиях
• Габариты: 92×30,5×30 мм, диаметр корпуса — 41 мм
• Материал корпуса: пластик — легкий, устойчив к химическим воздействиям
• Способ подключения: кабельный ввод типа PG — позволяет прокладывать провода прямо через корпус
• Длина хода рычага: 20 мм — оптимальна для компактных установок

Совместимость и монтаж

Выключатель путевой ВП 24-2143П-65 У2 монтируется на винты — крепление осуществляется через два отверстия в основании корпуса. Для правильной установки учитывайте посадочные размеры и угол срабатывания рычага. Рычаг можно регулировать по длине, чтобы адаптировать чувствительность к движению объекта. Кабельный ввод типа PG позволяет подключить провод с внешним диаметром 5–8 мм без дополнительных переходников. Монтаж возможен в любом положении, но рекомендуется избегать вертикального расположения снизу — чтобы предотвратить попадание влаги внутрь.

Безопасность и стандарты

Выключатель путевой ВП 24-2143П-65 У2 соответствует требованиям к устройствам системы безопасности: его применение допускается в цепях аварийной остановки и функциональной безопасности. Высокая степень защиты IP65 гарантирует работу в запылённых и влажных помещениях. Сертификация соответствует российским и международным стандартам для промышленного оборудования.

Преимущества

• Регулируемый рычаг с металлическим роликом — снижает трение, увеличивает срок службы и повышает точность срабатывания
• Безинерционный механизм — реакция происходит сразу после контакта, без задержек
• Устойчивость к перепадам температур — надёжно работает в холодных цехах и жарких зонах
• Пластиковый корпус — не коррозирует, не требует обслуживания
• Комбинированная контактная группа (1НЗ+1НО) — позволяет одновременно управлять двумя цепями (например, остановка и сигнал)

Ограничения применения

• Не предназначен для прямого коммутирования мощных двигателей — только для цепей управления
• Отсутствие сальника — не рекомендован для длительного погружения в жидкости или экстремально влажных средах
• Максимальный ток 3 А — нельзя использовать в качестве главного выключателя силовой цепи
• Рычаг имеет ограниченную длину хода (20 мм) — не подходит для крупногабаритных механизмов с большим ходом

Примеры использования

• Конвейерная лента — фиксирует положение при достижении конца пути
• Станок с ЧПУ — останавливает ось при достижении крайней точки
• Шлюзовые ворота — активирует сигнал закрытия/открытия
• Лифтовые платформы — контролирует уровень подъёма
• Автоматические двери — регистрирует полное открытие/закрытие

Практические советы

• Перед установкой проверьте, чтобы рычаг свободно двигался — не должно быть перекосов или трения о детали
• Используйте кабель с подходящим диаметром для ввода PG — слишком толстый провод повредит уплотнение
• При монтаже в местах с вибрацией — дополнительно закрепите корпус контргайками
• Для долгой службы — периодически проверяйте состояние ролика и механических узлов на износ
• При использовании в системах безопасности — обязательно протестируйте срабатывание при минимальном усилии
