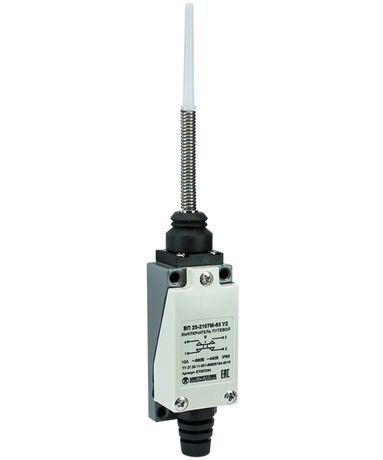

Выключатель путевой ВП 25-2107М-65 У2 1НО+1НЗ 3А IP65 рычаг пружинный с пластик. наконечником безинерционный 21х56мм Электротехник ET007244

Выключатель путевой ВП 25-2107М-65 У2 от бренда Электротехник - это безинерционный устройство для фиксации положения подвижных механизмов в системах безопасности. Он работает при напряжении до 660 В и токе до 3 А, имеет степень защиты IP65 и оснащён пружинным рычагом с пластиковым наконечником.

Назначение и область применения

Выключатель путевой ВП 25-2107М-65 У2 используется для автоматического отключения или переключения электрической цепи при достижении механическим объектом заданной точки движения. Применяется в системах безопасности на оборудовании, где важно точно зафиксировать крайние положения: лифты, конвейеры, шлюзы, станки с ЧПУ, устройства перемещения платформ.

Технические характеристики

• Номинальное напряжение: 660 В - подходит для цепей управления переменного и постоянного тока;
• Номинальный ток: 3 А - рассчитан на управление слаботочными цепями, не предназначен для коммутации силовой нагрузки;
• Количество контактов: 1 нормально замкнутый + 1 нормально разомкнутый - позволяет реализовать базовые логические функции (например, остановка при достижении предела и сигнал о положении);
• Степень защиты: IP65 - полностью герметичен против пыли и устойчив к струям воды из любого направления;
• Тип элемента управления: пружинный стержень с пластиковым наконечником - обеспечивает мягкое срабатывание без повреждения деталей механизма;
• Габаритные размеры: 25,5 × 28 × 177 мм - компактный формат для установки в ограниченном пространстве;
• Материал корпуса: металл (основной) и пластик (наконечник) - сочетает прочность и ударопоглощение;
• Способ монтажа: на винты - крепится через два отверстия в корпусе;
• Размеры контактной части: 21×56 мм - указывает на габариты зоны воздействия рычага;
• Безинерционный принцип действия - срабатывает сразу при контакте, без задержки или люфта.

Совместимость и монтаж

Выключатель путевой ВП 25-2107М-65 У2 монтируется на поверхность с помощью двух винтов M4. Для правильной работы необходимо соблюдать угол наклона рычага - он должен быть перпендикулярным или под углом до 15° к направлению движения. Максимальная сила воздействия на наконечник - не более 5 Н. Подключение проводов осуществляется к клеммам внутри корпуса; рекомендуется использовать жилы сечением 0,5–2,5 мм2. Кабельный ввод не предусмотрен - требуется внешняя герметизация при использовании во влажной среде.

Безопасность и стандарты

Выключатель путевой ВП 25-2107М-65 У2 соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ 14254. Сертифицирован для применения в условиях взрывоопасных зон категории 21 и 22 при условии установки в соответствии с требованиями ПУЭ. Температурный диапазон эксплуатации - от −40C до +60C.

Преимущества

• Металлический корпус обеспечивает долговечность даже при механическом воздействии;
• Пластиковый наконечник снижает риск повреждения деталей механизма при контакте;
• Безинерционное срабатывание гарантирует точную реакцию на движение;
• Высокая износостойкость - выдерживает более 1 млн циклов срабатывания;
• Защита IP65 позволяет применять в запыленных и влажных помещениях без дополнительных кожухов.

Ограничения применения

• Не предназначен для коммутации токов выше 3 А - нельзя использовать для питания двигателей или нагревателей;
• Пластиковый наконечник чувствителен к острым предметам и химически активным жидкостям - избегать контакта с растворителями, маслами на основе ароматических углеводородов;
• Не рекомендован для установки в местах с постоянными вибрациями выше 10 Гц - возможны ложные срабатывания;
• Не допускается погружение в воду - IP65 не обеспечивает длительную защиту при затоплении.

Примеры использования

• Лифт: определение верхнего и нижнего положения кабины;
• Конвейер: остановка при достижении конца пути или перегрузке;
• Запорный клапан: фиксация состояния “открыто” / “закрыто”;
• Станок с ЧПУ: контроль положения стола или головки;
• Шлюзовая система: сигнализация о закрытии двери перед запуском цикла.

Практические советы

• Перед установкой проверьте свободный ход рычага - он должен двигаться без заеданий;
• Используйте фланец или кронштейн для точной регулировки положения срабатывания;
• При работе в холодных условиях (ниже −20C) проверьте эластичность пластикового наконечника - он может стать хрупким;
• Для продления срока службы периодически очищайте рабочую поверхность от грязи и масла;
• При замене аналога учтите габариты 25,5×28×177 мм и тип контактов 1з+1р - другие модели могут не подойти по размерам или логике работы.
