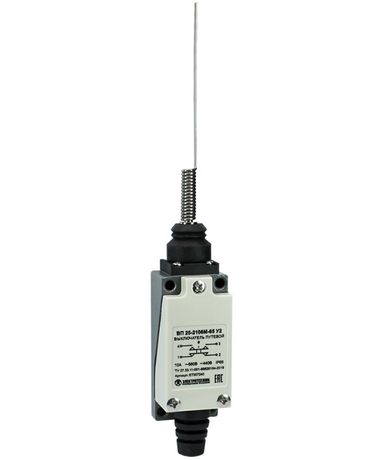

Выключатель путевой ВП 25-2106М-65 У2 1НО+1НЗ 3А IP65 рычаг пружинный "кошачий ус" безинерционный 21х56мм Электротехник ET007240

Выключатель путевой ВП 25-2106М-65 У2 от бренда Электротехник - это безинерционный механический переключатель с пружинным рычагом типа «кошачий ус», предназначенный для фиксации положения подвижных механизмов в системах безопасности. Его компактные габариты и степень защиты IP65 позволяют использовать устройство в условиях запыленности и повышенной влажности.

Назначение и область применения

Выключатель путевой ВП 25-2106М-65 У2 используется для автоматического размыкания или замыкания электрической цепи при достижении объектом заданного положения. Применяется в системах безопасности для контроля перемещений: дверей, люков, платформ, заслонок, конвейеров, станков и других механизмов с линейным или поворотным движением. Подходит для работы в цепях управления, сигнализации и контроля.

Технические характеристики

• Номинальное напряжение: до 660 В
• Номинальный ток: 3 А
• Конфигурация контактов: 1 нормально замкнутый (1з) + 1 нормально разомкнутый (1р)
• Тип элемента управления: пружинный стержень с рычагом «кошачий ус» - обеспечивает мягкое, безинерционное срабатывание
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Габаритные размеры: 25,5 × 28 × 186 мм
• Материал корпуса: комбинированный - металл (основа) и пластик (крышка)
• Способ монтажа: на винты через крепёжные отверстия
• Рабочая температурная среда: соответствует исполнению У2 (умеренный климат, до +40 C)

Совместимость и монтаж

Выключатель путевой ВП 25-2106М-65 У2 монтируется на жесткую поверхность с помощью двух винтов, расположенных на боковой стенке корпуса. Для правильной установки важно соблюсти угол срабатывания рычага - он должен быть перпендикулярен направлению движения детали, которая его активирует. Крепление допускает небольшие угловые отклонения благодаря пружинному механизму. Не требует внешнего питания - работает исключительно за счет механического воздействия.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р МЭК 60947-5-1 и имеет сертификат соответствия для использования в промышленных электроустановках. Степень защиты IP65 позволяет применять устройство в помещениях с повышенной влажностью, на открытых площадках и в зонах с возможным попаданием технологической пыли. Конструкция исключает самопроизвольное срабатывание при вибрациях.

Преимущества

• Пружинный рычаг «кошачий ус» обеспечивает плавное и точное срабатывание даже при слабом усилии - снижает риск отказа при малых нагрузках
• Металлический корпус повышает механическую прочность и долговечность в агрессивных средах
• Безинерционный принцип действия минимизирует задержку реакции - важен для систем аварийной остановки
• Устойчивость к износу - гарантия 2 года от производителя Электротехник
• Компактные размеры позволяют устанавливать устройство в ограниченном пространстве

Ограничения применения

• Не предназначен для работы в взрывоопасных зонах - отсутствует взрывозащита
• Нельзя использовать в цепях переменного тока выше 660 В или постоянного тока свыше 3 А - превышение вызывает оплавление контактов
• Рычаг не рассчитан на ударные нагрузки более 1 Нм - сильные столкновения могут деформировать механизм
• Запрещено погружать в жидкости - IP65 не предусматривает длительного контакта с водой
• Не рекомендован для частого срабатывания более 120 раз в минуту - может снизить срок службы контактов

Примеры использования

• Автоматическая остановка лифтовой платформы при достижении верхней/нижней точки
• Фиксация положения двери шкафа на станке - сигнал «дверь закрыта» перед запуском
• Контроль наличия заготовки на конвейере - при отсутствии изделия рычаг не сработает, система не начнёт цикл
• Защита от перегрузки в приводах - при заклинивании вал перестаёт двигаться, рычаг отклоняется и отключает питание

Практические советы

• Перед установкой проверьте ход рычага - он должен свободно возвращаться в исходное положение без заеданий
• Используйте кронштейны или направляющие, чтобы точно совмещать контактную поверхность с движущимся элементом
• При монтаже в местах с вибрацией - дополнительно закрепите провода хомутиками, чтобы избежать обрыва
• Для продления срока службы регулярно осматривайте контакты - особенно в условиях пыли и масла
• При замене аналогичного устройства - учтите, что габариты ВП 25-2106М-65 У2 отличаются от старых моделей (например, ВП-25-2106): новая модель длиннее на 10 мм
