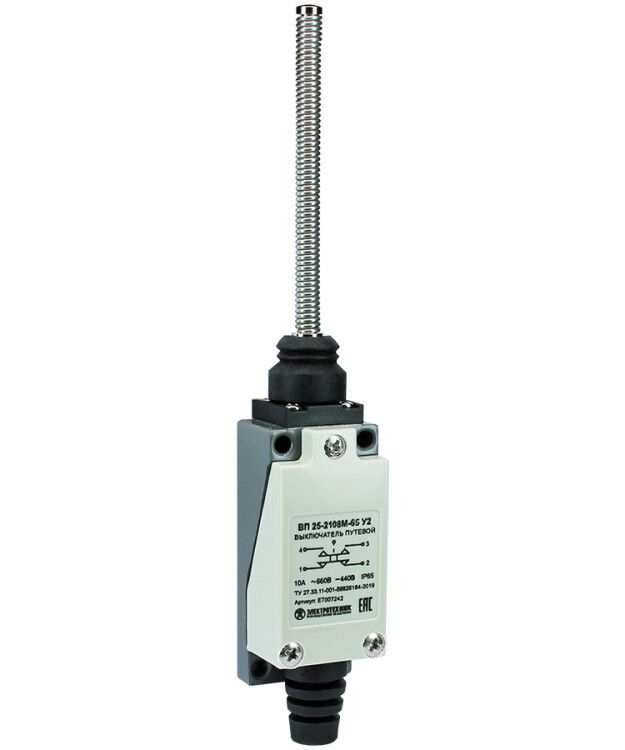

Выключатель путевой ВП 25-2108М-65 У2 1НО+1НЗ 3А IP65 рычаг пружинный безинерционный 21х56мм Электротехник ET007242

Выключатель путевой ВП 25-2108М-65 У2 от бренда Электротехник - это механический коммутационный аппарат для фиксации и контроля положения движущихся узлов в автоматизированных системах. Он обеспечивает точное срабатывание при достижении заданной точки перемещения, что делает его незаменимым в промышленной автоматике.

Назначение и область применения

Выключатель путевой ВП 25-2108М-65 У2 используется для автоматического размыкания или замыкания электрической цепи при достижении механизмом определённого положения. Применяется в системах управления, сигнализации и контроля движения: на конвейерах, лифтах, кранах, станках с ЧПУ, шлюзах, дверях автоматических ворот. Подходит для работы в условиях повышенной запылённости и влажности благодаря защите IP65.

Технические характеристики

• Номинальное напряжение: до 660 В
• Номинальный ток: 3 А
• Конфигурация контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Тип элемента управления: пружинный рычаг - возвращает себя в исходное положение после воздействия
• Габариты: 25,5 × 28 × 172 мм
• Материал корпуса: металл (корпус) + пластик (крышка и детали внутренней части)
• Способ срабатывания: безинерционный - минимальная задержка между контактом и переключением

Совместимость и монтаж

Выключатель путевой ВП 25-2108М-65 У2 крепится на винты через два монтажных отверстия в основании корпуса. Для установки требуется доступ к поверхности с возможностью сверления отверстий под M4 или аналогичные крепёжные элементы. Посадочная площадка имеет габариты около 25,5×28 мм - убедитесь, что место монтажа позволяет свободно расположить устройство без помех для движения рычага. Рычаг работает в плоскости, параллельной корпусу; угол отклонения ограничен конструкцией - не более 90°.

Безопасность и стандарты

Выключатель соответствует требованиям к применению в системах безопасности. Сертифицирован для использования в промышленных электроустановках согласно ГОСТ Р МЭК 60947-5-1. Защита IP65 допускает работу в помещениях с повышенной влажностью, на открытом воздухе и в зонах с регулярной мойкой оборудования. Гарантийный срок - 2 года с момента ввода в эксплуатацию.

Преимущества

• Металлический корпус повышает прочность и устойчивость к механическим нагрузкам
• Пружинный рычаг обеспечивает быстрое и предсказуемое возвращение в начальное состояние
• Безинерционное срабатывание снижает риск пропуска импульса при высокой скорости движения
• Комбинация 1НЗ+1НО позволяет использовать один прибор для двух функций: остановки и сигнализации
• Износостойкая конструкция рассчитана на длительную эксплуатацию в интенсивном режиме

Ограничения применения

• Не предназначен для работы в средах с агрессивными химическими веществами - материал корпуса не устойчив к растворителям и кислотам
• Работает только при механическом воздействии - не подходит для бесконтактного управления
• Максимальный ток 3 А - нельзя использовать для коммутации силовых цепей выше этого значения
• Не рекомендован для частых ударных нагрузок - постоянные резкие удары по рычагу могут вызвать выход из строя пружины

Примеры использования

• Фиксация крайнего положения стола станка с ЧПУ - при касании рычага сигнал отправляется на контроллер для остановки
• Контроль открытия/закрытия люка на технологической линии - замыкание НЗ контакта даёт сигнал “дверь закрыта”
• Автоматическое отключение эскалатора при попадании предмета в зону срабатывания
• Система аварийной остановки на конвейере - при сдвиге изделия рычаг активирует аварийный стоп

Практические советы

• Перед установкой проверьте, чтобы рычаг мог свободно двигаться без трения о соседние детали - даже малые препятствия влияют на надёжность срабатывания
• При монтаже используйте антивибрационные прокладки, особенно на оборудовании с высокой частотой колебаний
• Не затягивайте крепёж слишком сильно - это может деформировать корпус и нарушить герметичность
• Для условий с частыми температурными перепадами (например, холодильные камеры) убедитесь, что пружина сохраняет упругость - материал рассчитан на рабочую температуру от -25C до +60C
• Проверяйте целостность контактов раз в 6–12 месяцев при интенсивной эксплуатации - окисление может возникнуть даже при IP65
