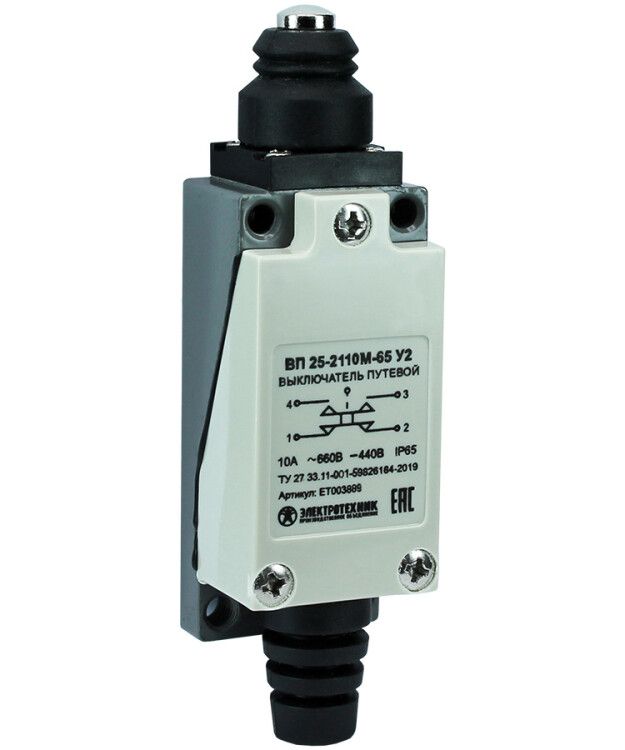

Выключатель путевой ВП 25-2110М-65 У2 1НО+1НЗ 3А IP65 толкатель безинерционный 21х56мм Электротехник ET003889

Выключатель путевой ВП 25-2110М-65 У2 от бренда Электротехник - это механический коммутационный аппарат для фиксации положения подвижных узлов в автоматизированных системах. Он работает в цепях управления и сигнализации, обеспечивая точное срабатывание при достижении заданной точки перемещения. Артикул et003889 соответствует модели с толкателем, 1 нормально замкнутым и 1 нормально разомкнутым контактами, степенью защиты IP65 и номинальным током 3 А.

Назначение и область применения

Выключатель путевой ВП 25-2110М-65 У2 используется для контроля положения механизмов в момент их достижения крайних или промежуточных позиций. Применяется в системах автоматизации, где требуется надёжное срабатывание при физическом контакте с объектом - например, на конвейерах, лифтах, станках, шлюзах, дверях и других устройствах с линейным или поворотным движением. Подходит для задач сигнализации, остановки, переключения режимов работы.

Технические характеристики

• Тип: путевой выключатель с толкателем
• Контакты: 1 нормально замкнутый (1з) + 1 нормально разомкнутый (1р)
• Номинальный ток: 3 А
• Рабочее напряжение: до 660 В
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Габариты: 28×25,5×100 мм
• Материал корпуса: металл (корпус) + пластик (крышка и внутренние детали)
• Способ срабатывания: безинерционный - быстрое переключение без задержек
• Способ монтажа: на винты
• Совместим с системами безопасности: да

Совместимость и монтаж

Выключатель путевой ВП 25-2110М-65 У2 крепится на поверхность с помощью двух винтов через отверстия в основании. Для установки необходим доступ к месту соприкосновения с подвижной частью механизма. Диаметр винтов не указан - используйте стандартные M4–M5. Кабель подводится через резьбовой ввод (не указан тип - предполагается стандартный М20×1,5). Обязательно соблюдайте допустимую силу воздействия на толкатель - превышение может вызвать выход из строя. Напряжение питания не требует - выключатель работает как пассивный коммутатор.

Безопасность и стандарты

Выключатель путевой ВП 25-2110М-65 У2 соответствует требованиям к устройствам для систем безопасности: его применение позволяет реализовать функции аварийной остановки и позиционного контроля в соответствии с ГОСТ Р 51330.10 и IEC 60947-5-1. Сертифицирован для работы в условиях повышенной запылённости и влажности благодаря защите IP65. Гарантийный срок - 2 года с момента ввода в эксплуатацию.

Преимущества

• Металлический корпус обеспечивает прочность и долговечность даже в агрессивных средах
• Безинерционный механизм гарантирует мгновенное срабатывание - важно для точного позиционирования
• Комбинированная пара контактов (1з+1р) позволяет использовать один прибор для одновременного управления двумя цепями
• Износостойкость конструкции снижает потребность в обслуживании
• Универсальность применения - подходит для промышленного оборудования, пищевой, химической, логистической отраслей

Ограничения применения

• Не предназначен для работы в взрывоопасных зонах - отсутствует взрывозащита
• Не рассчитан на постоянную нагрузку выше 3 А - превышение вызывает перегрев и отказ контактов
• Толкатель не подходит для очень медленных или вибрационных движений - возможны ложные срабатывания
• Запрещено погружать в жидкости - IP65 не обеспечивает герметичность при длительном контакте с водой
• Не рекомендован для частых ударных нагрузок свыше 10 Н - риск деформации толкателя

Примеры использования

• Остановка конвейера при достижении грузом конечной позиции
• Фиксация положения двери шлюза перед запуском цикла
• Сигнализация о полном закрытии люка на станке
• Переключение режима работы насоса при достижении уровня жидкости
• Автоматическое включение освещения в проходе при входе оператора

Практические советы

• При монтаже убедитесь, что толкатель расположен перпендикулярно направлению движения - это исключает боковые усилия и продлевает срок службы
• Для защиты от внешнего воздействия (пыли, капель масла) используйте дополнительный кожух, но не затрудняйте свободный ход толкателя
• Проверьте совпадение габаритов (28×25,5×100 мм) с местом установки - особенно важен зазор вокруг корпуса
• При использовании в системах безопасности обязательно протестируйте срабатывание при минимальной скорости движения
• Не заменяйте оригинальный толкатель - другие формы могут изменить силу срабатывания и привести к отказу
• Обращайте внимание на температурный диапазон - хотя он не указан, серия ВП 25 обычно работает от –25C до +60C
