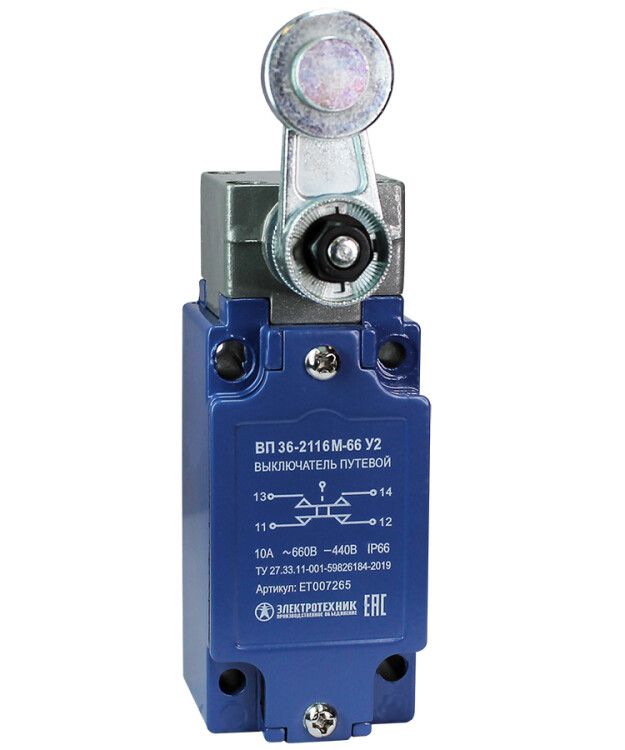

Выключатель путевой ВП 36-2116М-66 У2 1НО+1НЗ 3А IP66 рычаг со стальным роликом безинерционный 30х60мм без сальника Электротехник ET007265

Выключатель путевой ВП 36-2116М-66 У2 от бренда Электротехник - это надёжный бесконтактный коммутатор для фиксации крайних положений движущихся механизмов. Он работает в жестких условиях: защищён от пыли и воды (IP66), рассчитан на ток до 3 А и температуры от –40C до +50C. Подходит для автоматизированных линий, станков и конвейеров.

Назначение и область применения

Выключатель путевой ВП 36-2116М-66 У2 используется для автоматического переключения электрических цепей при достижении подвижной частью механизма заданной точки. Его применяют для:

• фиксации предельных положений (конец хода, начало хода);
• определения наличия или отсутствия предмета;
• контроля направления и завершения перемещения;
• сигнализации о достигнутой позиции в системах управления.

Работает в цепях управления переменного тока до 660 В (50/60 Гц) и постоянного тока до 440 В. Часто встречается на конвейерах, лифтах, шлюзах, металлорежущих станках и других устройствах с линейным или поворотным движением.

Технические характеристики

• Номинальное напряжение: до 660 В AC / 440 В DC
• Номинальный ток: 3 А
• Конфигурация контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Тип элемента управления: рычаг со стальным роликом - обеспечивает плавное и долговечное срабатывание
• Габариты: 62×40×133 мм
• Материал корпуса: металлический - прочный, устойчив к ударным нагрузкам
• Рабочая температура: от –40 C до +50 C
• Способ монтажа: на винты через отверстия в корпусе
• Инерционность: безинерционный - срабатывает сразу при контакте, без задержки
• Сальник: отсутствует - не предназначен для герметизации кабеля

Совместимость и монтаж

Выключатель путевой ВП 36-2116М-66 У2 крепится на поверхность с помощью двух винтов через отверстия в основании. Посадочные размеры совпадают с популярными зарубежными аналогами - можно использовать как прямую замену. Для установки требуется свободный доступ к зоне срабатывания. Кабель подводится открыто - без сальника, поэтому необходимо дополнительно закрепить и изолировать проводники. Максимальный внешний диаметр кабеля - не более 8–9 мм, чтобы не нагружать входное отверстие.

Безопасность и стандарты

Выключатель путевой ВП 36-2116М-66 У2 соответствует требованиям к устройствам для систем безопасности: его можно применять в аварийных остановках, блокировках и интерлокингах. Конструкция обеспечивает гальваническую развязку между контактами и приводом, что снижает риск ложных срабатываний. Устройство устойчиво к электромагнитным помехам, что важно в промышленных средах с частотными преобразователями и сварочным оборудованием.

Преимущества

• Высокая точность срабатывания - минимальный люфт в приводе позволяет точно попадать в нужную точку
• Ударопрочный металлический корпус - выдерживает вибрацию и случайные удары
• Рычаг со стальным роликом - минимизирует трение, увеличивает срок службы против пластиковых или алюминиевых вариантов
• Широкий диапазон рабочих температур - работает даже в холодильных камерах и на открытых площадках зимой
• Совместимость с зарубежными аналогами - упрощает замену в существующих системах

Ограничения применения

• Не предназначен для работы в агрессивных химических средах - корпус не имеет покрытия против коррозии
• Отсутствие сальника требует дополнительной герметизации кабельного ввода - нельзя использовать там, где есть повышенная влажность или прямые брызги без внешней защиты
• Максимальный ток - 3 А; не подходит для коммутации силовых цепей выше этого значения
• Не рекомендован для частых циклов (>1000 в час) при больших нагрузках - возможен быстрый износ контактов
• Рычаг с роликом требует прямого контакта с упором - не подходит для мягких или деформируемых поверхностей

Примеры использования

• Фиксация конца хода стола станка с ЧПУ - при касании упора выключатель размыкает цепь питания двигателя
• Контроль положения двери в шлюзе - сигнал о закрытии запускает цикл мойки
• Обнаружение детали на конвейере - при проходе через зону срабатывания формируется импульс для счётчика
• Автоматическая остановка подъёмника при достижении верхнего уровня - безопасность согласно ГОСТ Р 51317

Практические советы

• Перед установкой проверьте, что упор будет действовать именно на ролик, а не на плоскость рычага - иначе сработает некорректно
• При монтаже используйте контргайки - вибрация может ослабить крепление
• Если среда влажная, обмотайте место ввода кабеля термоусадкой или установите дополнительный сальник
• Для длительной эксплуатации регулярно осматривайте ролик - при появлении забоин или износа замените весь узел
• При использовании в системах безопасности обязательно протестируйте работу после монтажа - проверьте срабатывание при нескольких подходах
