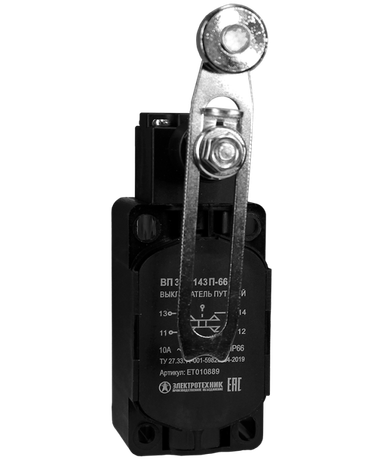

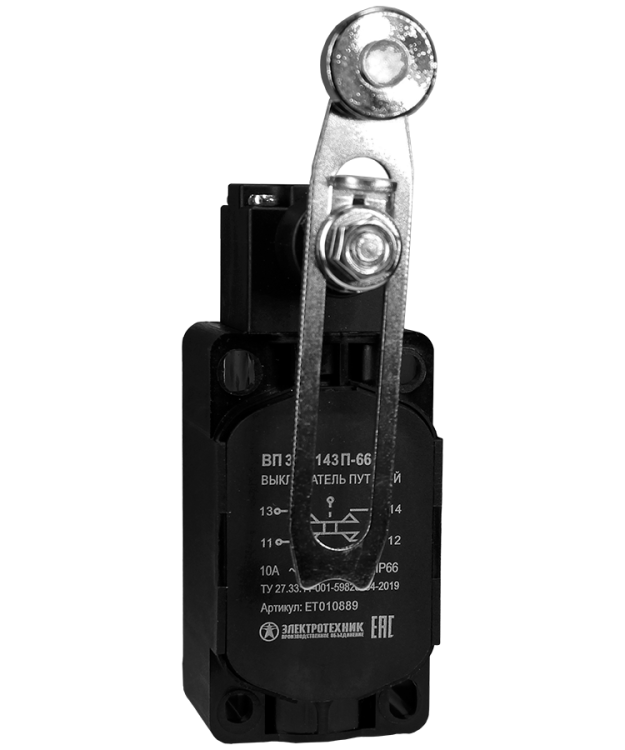

Выключатель путевой ВП 36-2143П-66 У2 1НО+1НЗ 3А IP66 рычаг со стальным роликом регулир. по длине безинерционный 30х60мм без сальника Электротехник ET010889

Выключатель путевой ВП 36-2143П-66 У2 от бренда Электротехник - это надёжный бесконтактный коммутатор для фиксации крайних положений движущихся механизмов. Он работает в системах безопасности, где важны точность, защита от пыли и воды, а также долгий срок службы даже в жестких условиях.

Назначение и область применения

Выключатель путевой ВП 36-2143П-66 У2 предназначен для автоматического размыкания или замыкания электрических цепей при достижении подвижной частью механизма заданной точки. Его применяют там, где необходимо зафиксировать конец хода, проверить наличие предмета или контролировать направление перемещения.

• Конвейеры и транспортеры - для остановки при достижении предельных позиций;
• Подъёмники и лифты - для фиксации верхнего и нижнего положения;
• Станки с ЧПУ - для позиционирования рабочего органа;
• Автоматические ворота и шлюзы - для контроля открытого/закрытого состояния;
• Ленточные системы - для обнаружения обрыва ленты или смещения.

Технические характеристики

• Номинальное напряжение: до 660 В переменного тока (50/60 Гц), до 440 В постоянного тока;
• Номинальный ток: 3 А - подходит для управления катушками реле, маломощными нагрузками;
• Количество контактов: 1 нормально замкнутый (1з) + 1 нормально разомкнутый (1р) - позволяет одновременно управлять двумя цепями;
• Степень защиты: IP66 - полностью герметичен от пыли и устойчив к мощным струям воды;
• Тип элемента управления: регулируемый рычаг со стальным роликом - обеспечивает плавное и точное срабатывание при минимальном усилии;
• Габаритные размеры: 36×40×175 мм - компактная форма для установки в ограниченных пространствах;
• Материал корпуса: пластик - легкий, ударопрочный, не проводит ток;
• Способ монтажа: на винты - крепится через отверстия в основании;
• Инерционность: безинерционный - срабатывает мгновенно без задержек, что важно для быстродействующих систем;
• Сальник: отсутствует - не требует уплотнения кабеля, подходит для заводского монтажа с другими типами ввода.

Совместимость и монтаж

Выключатель путевой ВП 36-2143П-66 У2 совместим с большинством стандартных кронштейнов и упоров, используемых в промышленном оборудовании. Монтаж выполняется с помощью двух винтов через отверстия в базовой плите корпуса. Кабель подключается непосредственно к клеммам внутри корпуса - доступ осуществляется после снятия крышки.

Рычаг можно свободно регулировать по длине - это позволяет точно настроить расстояние срабатывания под конкретную траекторию движения. Для правильной установки убедитесь, что угол наклона рычага не превышает 15° от оси движения, чтобы избежать заклинивания ролика.

Безопасность и стандарты

Выключатель путевой ВП 36-2143П-66 У2 соответствует требованиям к устройствам для систем безопасности: имеет гальваническую развязку между контактами, исключающую пробой между входом и выходом. Устройство устойчиво к электромагнитным помехам, что делает его пригодным для работы рядом с частотными преобразователями и сварочным оборудованием. Применяется в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-5-1.

Преимущества

• Высокая точность срабатывания - отклонение менее +-0,5 мм;
• Долговечность - стальной ролик и прочный пластиковый корпус выдерживают многократные удары;
• Запатентованная конструкция - посадочные размеры и внешний вид совпадают с популярными европейскими аналогами, что упрощает замену;
• Не требует обслуживания - никаких смазочных материалов, никаких настроек после установки;
• Широкий температурный диапазон - работает при температурах от -25C до +60C (по классу У2).

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 3 А - нельзя использовать для прямого управления двигателями;
• Отсутствие сальника - требуется отдельное решение для герметизации кабельного ввода, если используется гибкий кабель вне трубопровода;
• Не рекомендован для установки в зонах с постоянным воздействием агрессивных химических сред - пластик корпуса не устойчив к растворителям и кислотам;
• Рычаг с роликом чувствителен к большим боковым нагрузкам - при перекосе возможен износ или деформация.

Примеры использования

• На конвейере: рычаг с роликом активируется при проходе детали - сигнал отправляется на остановку ленты;
• На подъемнике: при достижении верха платформы ролик давит на рычаг - размыкается цепь питания мотора;
• На двери шлюза: при закрывании двери ролик сдвигает рычаг - замыкается контакт, подтверждая “положение закрыто”;
• На станке: при возврате инструмента в начальное положение срабатывает выключатель - запускается следующий цикл.

Практические советы

• Перед установкой проверьте, что упор, который будет действовать на ролик, не имеет острых кромок - они могут повредить поверхность ролика;
• При использовании в условиях вибрации закрепите выключатель на жестком основании - не допускайте люфта в креплении;
• Для удобства настройки сначала установите рычаг в среднее положение, затем медленно двигайте упор до момента щелчка - так вы найдете точку срабатывания;
• Если нужна защита от попадания жидкости в кабельный ввод - используйте термоусадку или специальный вводной патрубок;
• При замене старого устройства - сравните габариты и расположение крепёжных отверстий: ВП 36-2143П-66 У2 легко заменяет аналоги от Schneider, Omron, Siemens.
