Рукоятка поворотная выносная OptiMat E100-УХЛ3 | 100037 КЭАЗ

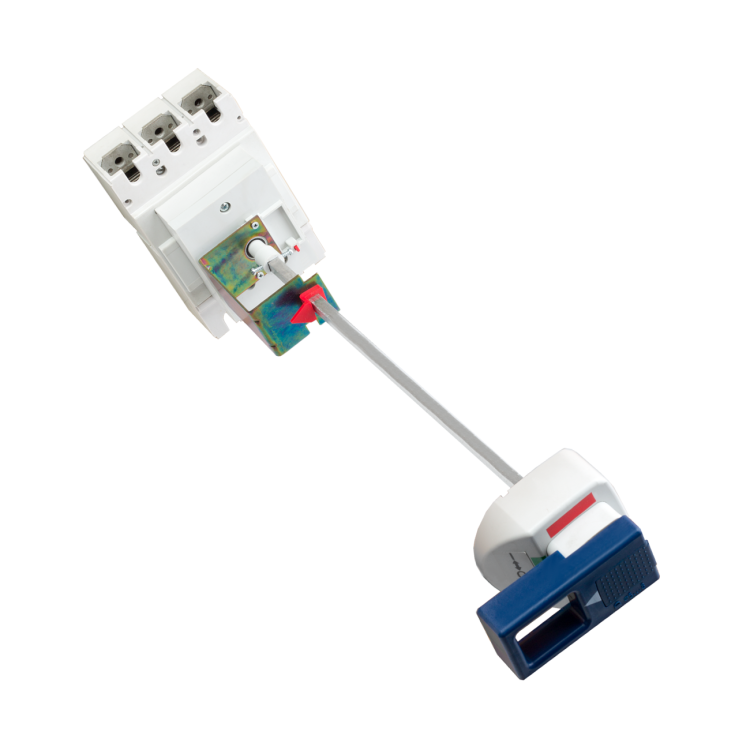

Рукоятка поворотная выносная E100-УХЛ3 от КЭАЗ - это элемент управления, позволяющий оператору переключать выключатель OptiMat E100, расположенный в глубине распределительного щита, через переднюю панель. Артикул 100037 совместим с сериями OptiMat E100 и обеспечивает надёжную работу в условиях повышенной влажности и колебаний температуры.

Назначение и область применения

Рукоятка поворотная выносная E100-УХЛ3 предназначена для дистанционного ручного управления выключателями OptiMat E100, когда сам аппарат смонтирован внутри щита на удалении от фронтальной панели. Это исключает необходимость открывать корпус щита для переключения режимов. Применяется в силовых щитах промышленного оборудования, системах автоматизации, на конвейерах, насосных станциях и других объектах, где важна безопасность и удобство обслуживания.

Технические характеристики

• Номинальный ток: 100 А - способна коммутировать нагрузки до этого значения без потери функциональности;
• Способ монтажа: на монтажную плату - крепится к жёсткой поверхности внутри щита, соединяясь с механизмом выключателя через шток;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C и в условиях повышенной влажности;
• Степень защиты: IP32 - защищена от попадания твердых предметов диаметром более 2,5 мм и капель воды, падающих вертикально;
• Цвет: синий - стандартизированная окраска для быстрой визуальной идентификации;
• Соответствие нормативам: ГОСТ Р 50030.2-2010, ТУ 3422-055-05758109-2012 - соответствует требованиям к аппаратуре низковольтного распределения.

Совместимость и монтаж

Рукоятка поворотная выносная E100-УХЛ3 совместима только с выключателями серии OptiMat E100. Для установки требуется предварительно закрепить её на монтажной плате внутри щита так, чтобы ось рукоятки точно совпадала с валом механизма выключателя. Максимальная длина штока - 150 мм; при большем расстоянии возможны люфты и затруднённое управление. Подключение осуществляется механически - никаких проводов или электропитания не требует.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.2-2010, регламентирующему требования к устройствам коммутационным в низковольтных распределительных устройствах. Степень защиты IP32 гарантирует минимальную защиту от внешних воздействий, что делает рукоятку E100-УХЛ3 пригодной для использования в помещениях с контролируемой средой - цехах, электрощитовых, административных зданиях. Не рекомендовано применение в местах с постоянным брызгами, струями воды или высокой запылённостью.

Преимущества

• Не требует электропитания - полностью механическая передача усилия, отказоустойчивая;
• Уменьшает время обслуживания - переключение без вскрытия щита;
• Высокая долговечность - компактная конструкция из прочных материалов, рассчитана на многократные циклы;
• Совместимость с официальными компонентами OptiMat E100 - гарантированная точность сцепления и отсутствие проскальзывания.

Ограничения применения

• Не подходит для выключателей других серий - даже аналогичных по току, например, E160 или E250;
• IP32 недостаточно для открытых площадок, улиц, сырых помещений без защиты;
• Запрещено использовать при температурах ниже −40 C или выше +40 C - риск хрупкости пластиков и деформации деталей;
• Не предназначен для частого дистанционного управления (более 10–15 раз в час) - может привести к ускоренному износу внутреннего механизма.

Примеры использования

• Щит управления технологической линии на пищевом заводе - рукоятка E100-УХЛ3 установлена на лицевой панели, а выключатель OptiMat E100 - в задней части щита рядом с контакторами;
• Автоматический конвейер в логистическом центре - оператор включает/выключает питание без доступа к внутренним модулям;
• Аппаратный шкаф в офисном здании - рукоятка позволяет легко отключить оборудование для профилактики, не нарушая целостность герметичного корпуса.

Практические советы

• Перед монтажом проверьте соответствие длины штока между рукояткой и выключателем - оптимальная длина не должна превышать 150 мм;
• Фиксируйте рукоятку E100-УХЛ3 на монтажной плате с помощью болтов M4 - не используйте клей или саморезы меньшего диаметра;
• Обязательно пометьте рукоятку этикеткой «ВЫКЛЮЧАТЕЛЬ» - снижает риск случайного включения при работе в щите;
• Проверяйте свободный ход рукоятки после установки - если есть заедание, скорее всего, нарушен угол соосности с валом OptiMat E100;
• При замене старой рукоятки - всегда используйте оригинал артикула 100037, а не аналоги - отличается форма крепления и материал штока.
