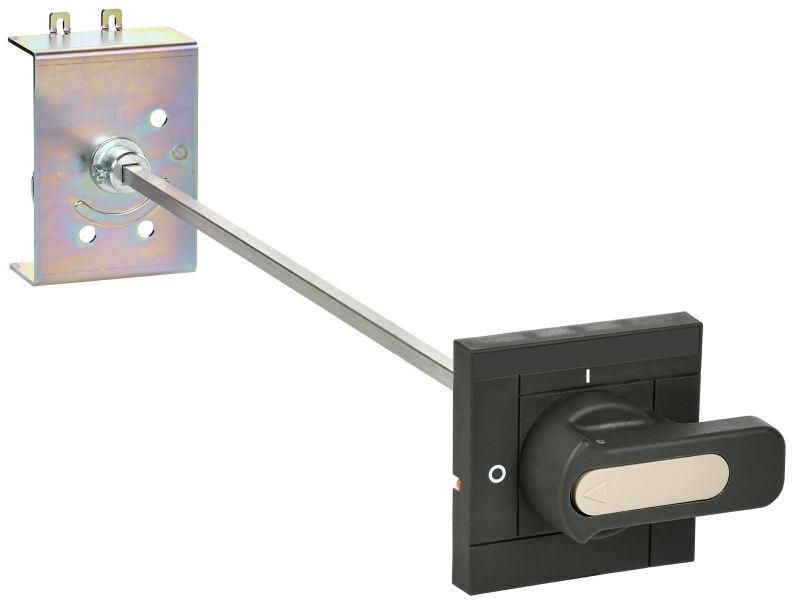

Поворотная рукоятка ARMAT для MCCB типоразмер S - AR-MCCBD-HE-000-0-01-C IEK

Поворотная рукоятка для автоматического выключателя MCCB типоразмер S от IEK (ИЭК), артикул ar-mccbd-he-000-0-01-c, обеспечивает удобное ручное управление выключателем в литом корпусе, особенно там, где требуется частое включение/выключение или доступ к устройству ограничен.

Назначение и область применения

Поворотная рукоятка для автоматического выключателя MCCB типоразмер S используется для дистанционного или местного управления выключателем в литом корпусе. Она позволяет оператору легко переключать положение автомата - «вкл./выкл.» - без необходимости физически добираться до самого аппарата. Подходит для установки на щитах, в распределительных устройствах, на станках, конвейерах и других объектах, где важна безопасность и скорость реакции.

Технические характеристики

• Типоразмер: S (совместима с MCCB типа S)
• Материал: прочный термостойкий пластик, устойчивый к механическим нагрузкам
• Рабочий температурный диапазон: от -25C до +70C
• Степень защиты: IP40 (защита от предметов более 1 мм, но не от воды)
• Цвет: серый (стандартный цвет для изделий серии ARMAT)
• Фиксация: защелкивающийся механизм на штоке выключателя

Совместимость и монтаж

Поворотная рукоятка совместима исключительно с автоматическими выключателями MCCB типоразмер S от IEK (ИЭК) из серии ARMAT. Устанавливается путём надевания на шток выключателя до характерного щелчка. Перед монтажом необходимо убедиться, что выключатель находится в положении «Выкл.». Нельзя использовать рукоятку с другими типоразмерами (M, L, XL) - она не будет фиксироваться и может сломаться.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2 для комплектующих аппаратов низковольтной коммутации. Обеспечивает визуальное определение состояния выключателя (положение рукоятки = состояние контактов). Не предназначен для работы в условиях повышенной влажности, воздействия брызг или прямого попадания воды.

Преимущества

• Улучшает эргономику управления - проще и быстрее переключать, чем тянуться к самому выключателю
• Защищает от случайного включения/выключения благодаря жесткой фиксации
• Не требует инструментов для установки - монтаж занимает менее 1 минуты
• Совместима со всей серией ARMAT, что упрощает замену и обслуживание

Ограничения применения

• Не применяется с выключателями других брендов - даже если они имеют аналогичный типоразмер
• Не предназначена для внешней установки или помещений с высокой влажностью (IP40 недостаточно для улицы или цехов с мойкой)
• Запрещено применять при напряжении выше 1000 В переменного тока
• Не рекомендуется для частых циклов более 1000 в час - возможен износ механизма

Примеры использования

• Щитовые помещения на заводах - оператор включает/выключает оборудование через рукоятку, находясь перед щитом
• Линии конвейеров - рукоятка закреплена на видном месте рядом с аварийным выходом
• Обслуживаемые станки - возможность отключить питание без вскрытия крышки щита

Практические советы

• Перед установкой проверьте, чтобы шток выключателя был чистым и не имел повреждений - грязь или деформация мешают фиксации
• При замене старой рукоятки - используйте оригинальную деталь ar-mccbd-he-000-0-01-c; сторонние аналоги могут не обеспечивать нужную точность зацепления
• Если рукоятка стала туго поворачиваться - не насилуйте её. Это сигнал о проблеме внутри выключателя, а не о рукоятке
• Для многократного использования в условиях вибраций можно дополнительно зафиксировать рукоятку хомутом или меткой - так снижается риск смещения
