Поворотная выносная рукоятка EH100-S | 83111187004 Lsis

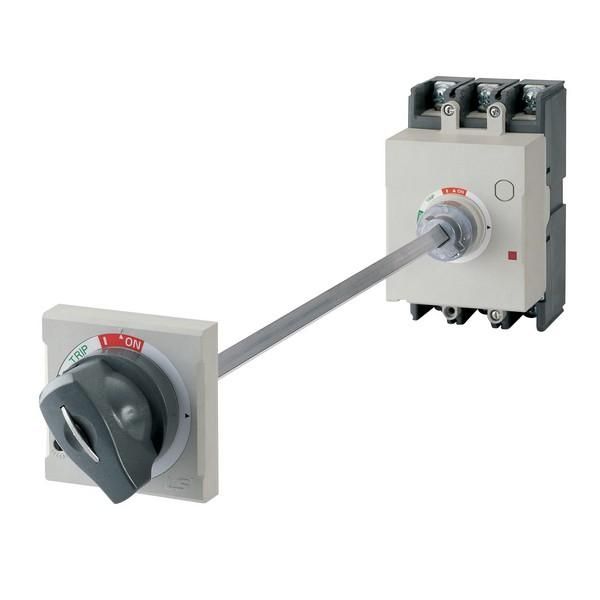

Выносная поворотная рукоятка EH100-S от LS Electric позволяет управлять автоматическим выключателем из удалённой точки - например, с двери шкафа или щита. Эта модель предназначена для надёжного и безопасного дистанционного включения/выключения, особенно когда доступ к самому аппарату затруднён.

Назначение и область применения

Выносная поворотная рукоятка EH100-S используется для дистанционного управления автоматическими выключателями, которые установлены внутри распределительных шкафов или ящиков. Она удобна там, где требуется оперативный доступ к управлению, но физический подход к оборудованию невозможен или опасен - например, при работе с высокой мощностью, в условиях ограниченного пространства или при необходимости соблюдения правил безопасности.

Технические характеристики

• Тип: поворотная выносная рукоятка
• Оснащена осью - обеспечивает жесткую передачу движения от рукоятки к механизму выключателя
• Монтируется на дверцу комплектного устройства
• Изготовлена для совместимости с выключателями серии EH100 от LS Electric / LSIS

Совместимость и монтаж

Выносная поворотная рукоятка EH100-S рассчитана исключительно на установку с автоматическими выключателями, имеющими соответствующий выходной вал для внешнего привода. Убедитесь, что ваш выключатель имеет механический интерфейс типа EH100 - иначе рукоятка не заработает. Монтаж выполняется через предварительно просверленное отверстие в дверце шкафа; ось рукоятки вводится в механизм выключателя внутренне, после чего закрепляется фиксирующим элементом. Диаметр посадочного отверстия в двери должен соответствовать габаритам корпуса рукоятки - проверьте чертежи до сверления.

Преимущества

• Устраняет необходимость открывать дверь шкафа для переключения - снижает риск случайного контакта с токоведущими частями
• Жёсткая ось гарантирует точную передачу усилия без люфтов и проворотов
• Стандартная форма и размер позволяют заменить аналогичные модели других производителей, если они имеют тот же тип крепления
• Не требует электроэнергии - полностью механическое решение, работоспособное даже при отключении питания

Ограничения применения

• Подходит только для выключателей с механическим приводом типа EH100 - несовместима с моделями другого типа или производства
• Не предназначена для работы в средах с повышенным уровнем вибраций без дополнительной фиксации
• Не следует использовать в качестве основного средства защиты - она лишь передаёт команду, не обеспечивает коммутационную способность
• Запрещено применять при температуре ниже -25C и выше +60C - материал рукоятки теряет прочность вне этого диапазона

Примеры использования

• Электрошкафы на производстве - управление питанием станков с двери шкафа
• Щитовые помещения в офисах - быстрый сброс нагрузки без вскрытия оборудования
• Агрегаты с высоким классом защиты IP54/IP65 - чтобы не нарушать герметичность при обслуживании
• Объекты с требованиями OSHA или ГОСТ Р 50030.2 - минимизация прямого контакта с токоведущими частями

Практические советы

• Перед установкой проверьте, есть ли на выключателе метка “EH100” - именно такие модели поддерживаются
• При монтаже используйте только оригинальные болты и кронштейны - сторонние детали могут вызвать перекос и отказ
• Не применяйте силу при повороте - если рукоятка не двигается, возможно, выключатель заблокирован или находится в положении “трип”
• Регулярно проверяйте состояние оси и соединений - грязь и окислы могут увеличивать момент поворота
• Для систем с несколькими выключателями помечайте каждую рукоятку - это ускорит диагностику и повысит безопасность
