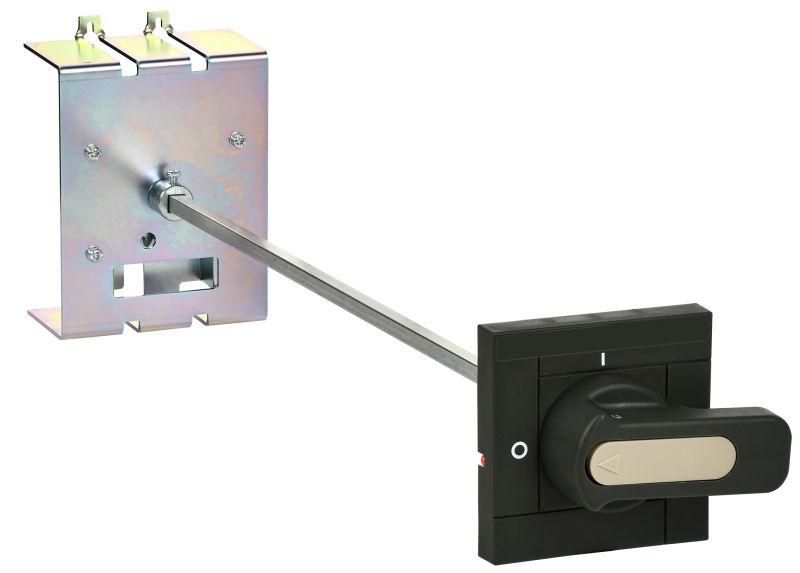

Рукоятка поворотная MCCB типоразмер G ARMAT IEK AR-MCCBD-HE-000-0-03-C

Поворотная рукоятка для автоматического выключателя в литом корпусе типоразмер G IEK (артикул ar-mccbd-he-000-0-03-c) обеспечивает удобное ручное управление выключателем в условиях ограниченного доступа к самому аппарату. Продукт из серии ARMAT совместим с автоматическими выключателями IEK типа G и предназначен для установки на заводе или при замене повреждённой рукоятки.

Назначение и область применения

Рукоятка используется для дистанционного включения и отключения автомата в литом корпусе типа G от IEK. Подходит там, где необходимо управлять выключателем без прямого доступа к лицевой панели - например, за закрытым щитом, на высоких стендах или в тесных распределительных устройствах. Устанавливается исключительно на автоматы серии G от IEK.

Технические характеристики

• Типоразмер: G (соответствует автоматическим выключателям IEK серии G)
• Тип механизма: поворотный, с фиксацией положений «ВКЛ» и «ВЫКЛ»
• Материал корпуса: термостойкий пластик, устойчивый к механическим нагрузкам
• Цвет: белый (стандартный цвет для изделий серии ARMAT)
• Способ крепления: штоковый, совместим с пазами выходного вала автоматических выключателей типа G

Совместимость и монтаж

Рукоятка ar-mccbd-he-000-0-03-c совместима только с автоматическими выключателями IEK типоразмера G. Не подходит для моделей других серий (например, D, C, B) или конкурентов (Schneider, ABB, Legrand). Для установки требуется отключить питание, снять старую рукоятку и надеть новую до характерного щелчка - она фиксируется на валу выключателя без инструментов. После монтажа проверьте плавность хода и точность переключения.

Преимущества

• Увеличивает безопасность оператора - позволяет управлять выключателем с удалённого места
• Замена рукоятки проще, чем замена всего автомата - снижает затраты на ремонт
• Выдерживает многократные циклы включения/выключения без потери прочности
• Стандартизированная форма гарантирует точную посадку на оригинальные контакты IEK

Ограничения применения

• Не предназначена для работы в условиях постоянного воздействия воды или агрессивных сред - не имеет защиты IP
• Не подходит для автоматов с другим типом вала (не G)
• Не рекомендуется использовать в качестве основного средства управления в системах АСУ ТП - только для ручного контроля
• Не работает с автоматами, оснащёнными электромагнитным приводом или блокировками

Примеры использования

• Щитовые помещения на производстве, где автомат установлен высоко или за дверцей
• Конвейерные линии с необходимостью быстрого аварийного отключения
• Объекты ЖКХ - замена сломанной рукоятки без замены всего выключателя
• Системы освещения и вентиляции с частым ручным управлением

Практические советы

• Перед заменой убедитесь, что автомат полностью отключен и обесточен
• Проверьте, чтобы новый механизм точно соответствовал типоразмеру G - даже небольшое несовпадение может привести к плохому контакту
• Если рукоятка плохо проворачивается после установки - возможно, вал автомата деформирован; замените весь автомат
• Храните запасные рукоятки в сухом месте - влага может вызвать расслоение пластика
• При заказе используйте артикул ar-mccbd-he-000-0-03-c - он однозначно идентифицирует именно эту модель поворотной рукоятки для IEK
