Выносная поворотная рукоятка EH1-S,TD160 | 83111171806 Lsis

Выносная поворотная рукоятка EH1-S, TD160 от LS Electric предназначена для удалённого управления выключателем через дверцу распределительного щита. Устройство обеспечивает безопасную блокировку двери и удобный доступ к управлению извне, особенно когда внутреннее расположение выключателя затруднено.

Назначение и область применения

Выносная поворотная рукоятка EH1-S, TD160 используется для дистанционного переключения выключателей в силовых щитах. Подходит для ситуаций, когда выключатель установлен внутри шкафа, а оператору необходимо управлять им снаружи - например, при обслуживании оборудования, ремонте или аварийной остановке. Часто применяется в промышленных щитах на заводах, в системах автоматизации и энергообеспечения.

Технические характеристики

• Тип: выносная поворотная рукоятка
• Модель: EH1-S, TD160
• Производитель: LS Electric / LSIS
• Артикул: 83111171806
• Исполнение: левостороннее (L), правостороннее (R), центральное (S)
• Функция: блокировка двери щита при помощи встроенного замка
• Механизм: поворотный, с фиксацией положений

Совместимость и монтаж

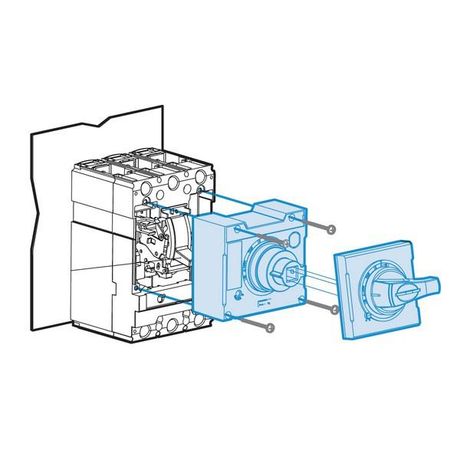

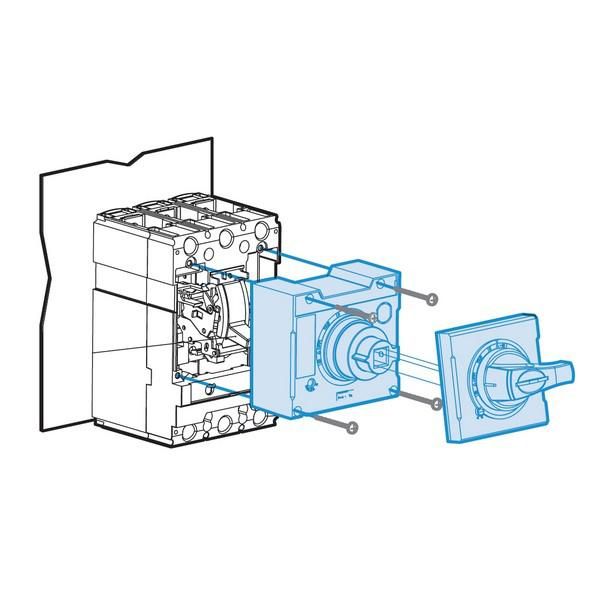

Рукоятка совместима с выключателями серии TD160 от LS Electric. Для установки требуется предварительно подготовить отверстие в двери щита соответствующего диаметра - размеры крепления рассчитаны под стандартные габариты TD160. Монтаж выполняется с помощью фланца и крепёжных элементов, входящих в комплект. Перед установкой проверьте тип исполнения (L/R/S): он должен соответствовать стороне открывания двери и направлению поворота механизма внутри щита.

Безопасность и стандарты

Встроенный замок обеспечивает механическую блокировку двери щита в положении «выключено», что исключает случайный доступ к токоведущим частям. Соответствует требованиям безопасности для электроустановок до 1000 В переменного тока. Применяется в соответствии с ГОСТ Р 50030.4.1 и IEC 60947-3.

Преимущества

• Устраняет необходимость открывать дверь щита для включения/выключения - снижает риск поражения током
• Замок встроен в саму рукоятку - не требует дополнительных устройств блокировки
• Три варианта исполнения (L/R/S) позволяют адаптировать установку под любую конфигурацию щита
• Прочная конструкция из металла и прочного пластика - устойчива к вибрациям и механическим воздействиям

Ограничения применения

• Не предназначен для работы в условиях повышенной взрывоопасности (без специального исполнения Ex)
• Не поддерживает автоматическое управление - только ручной поворот
• Требует точного соответствия типа (L/R/S) и модели выключателя (TD160); несовместима с другими сериями без адаптеров
• Не рекомендуется использовать в средах с постоянным контактом с химически активными жидкостями

Примеры использования

• Щит управления насосной станцией - рукоятка смонтирована на внешней двери, чтобы оператор мог отключить питание без вскрытия щита
• Линия конвейера на пищевом производстве - рукоятка с центральным исполнением (S) позволяет легко останавливать оборудование с двух сторон
• Энергораспределительный пункт в цеху - левосторонняя версия (L) установлена там, где дверь открывается влево, сохраняя единый порядок действий

Практические советы

• Перед заказом убедитесь, что выбрано правильное исполнение: L, R или S - это влияет на удобство и безопасность эксплуатации
• Проверьте, что механизм выключателя внутри щита имеет аналогичный тип соединения - не все модели TD160 поддерживают выносные рукоятки
• При монтаже используйте герметик вокруг прохода рукоятки, если щит находится во влажной среде
• Регулярно проверяйте работу замка: он должен надёжно фиксировать дверь в положении «выкл» и свободно открываться при переводе рукоятки в рабочее состояние
• Запасной комплект рукояток EH1-S, TD160 стоит иметь на складе - они часто выходят из строя после длительного циклического использования
