Поворотная рукоятка DH1-S,TD160 | 83111171801 Lsis

Поворотная рукоятка DH1-S TD160 от LS Electric - это механический элемент управления для выключателей, предназначенный для стационарной установки на дверях распределительных щитов. Рукоятка обеспечивает надёжную блокировку двери через встроенный замок и доступна в трёх вариантах направления поворота: левом, правом и центральном.

Назначение и область применения

Поворотная рукоятка DH1-S TD160 используется для ручного переключения положения выключателя в силовых щитах, особенно там, где требуется физическая блокировка двери при отключенном состоянии. Подходит для промышленных щитов, трансформаторных подстанций, систем автоматизации и оборудования с высокими требованиями к безопасности.

Технические характеристики

• Тип изделия: поворотная рукоятка
• Тип установки: стационарный
• Наличие оси: да
• Исполнения: левое (L), правое (R), центральное (S)
• Функция: блокировка двери щита через встроенный замок

Совместимость и монтаж

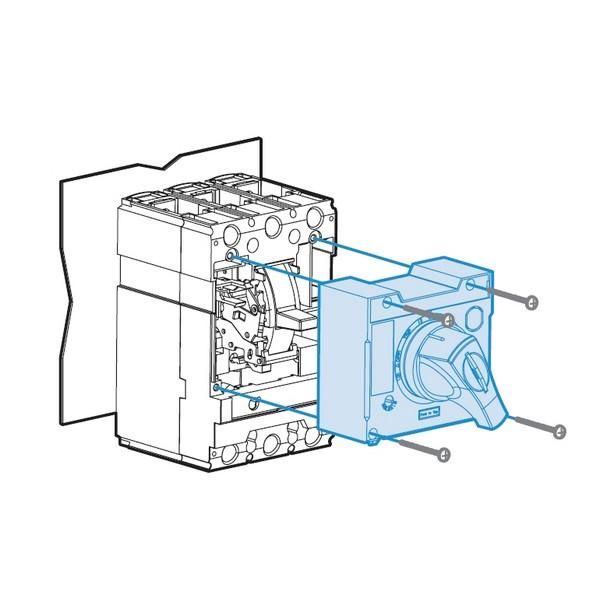

Рукоятка DH1-S TD160 совместима с выключателями серии DH1-S от LS Electric и LSIS. Для монтажа необходимо, чтобы посадочное отверстие на двери щита соответствовало габаритам штока рукоятки - типичный диаметр отверстия составляет 16–18 мм. Установка выполняется через фланец с креплением болтами. Перед монтажом убедитесь, что выбрано правильное исполнение (L/R/S) в соответствии с расположением двери и удобством оператора.

Безопасность и стандарты

Встроенная система блокировки гарантирует, что дверь щита не может быть открыта при включённом положении выключателя - это соответствует принципам LOTO (Lock Out Tag Out) и нормам электробезопасности IEC 60947. Рукоятка DH1-S TD160 не имеет собственной защиты от внешних воздействий - её применение допускается только внутри закрытых щитов с классом IP54 и выше.

Преимущества

• Универсальные исполнения (L/R/S) позволяют адаптировать рукоятку под любую конфигурацию щита
• Интегрированный замок исключает случайный доступ к внутренним компонентам при включённом состоянии
• Механическая надёжность - отсутствие электроники снижает риск отказа в условиях вибрации, запылённости или перепадов температур
• Совместимость с продукцией LS Electric и LSIS обеспечивает единый стиль и взаимозаменяемость в рамках одной системы

Ограничения применения

• Не предназначен для установки вне защищённых щитов - не имеет степени защиты IP
• Не работает с выключателями других серий, кроме DH1-S
• Не поддерживает дистанционное управление - только ручной поворот
• Замок требует наличия ключа; потеря ключа делает невозможным открытие двери без демонтажа

Примеры использования

• Щиты питания насосных станций - рукоятка позволяет безопасно отключить питание перед обслуживанием
• Производственные линии с аварийными остановками - поворот влево/вправо легко различим даже издалека
• Электроустановки в пищевой промышленности - стационарная сборка предотвращает попадание влаги и частиц внутрь щита

Практические советы

• Выбирайте исполнение R/L/S до заказа - после установки изменить направление невозможно без замены всей рукоятки
• Проверьте соответствие глубины посадочного отверстия в двери щита - слишком маленькое отверстие затруднит монтаж
• Храните запасные ключи от замка в доступном, но защищённом месте - они не идут в комплекте с каждой единицей
• При использовании нескольких рукояток в одном щите рекомендуется окрасить их в разные цвета для быстрой идентификации состояния (вкл/выкл)
