Выносная поворотная рукоятка EH2-S,TS250 | 83111172806 Lsis

Выносная поворотная рукоятка EH2-S, TS250 от LS Electric предназначена для удалённого управления автоматическим выключателем через дверцу распределительного шкафа. Эта рукоятка обеспечивает безопасный и удобный доступ к функциям включения/выключения, особенно когда сам выключатель установлен внутри закрытой панели. Артикул 83111172806 соответствует сериям LS Electric и LSIS.

Назначение и область применения

Выносная поворотная рукоятка EH2-S, TS250 используется для дистанционного управления автоматическими выключателями, расположенными внутри электрощитов. Она позволяет оператору включать и отключать питание без необходимости открывать дверцу шкафа - что важно для безопасности и соблюдения норм электроустановок. Подходит для промышленных щитов, станций управления, систем автоматизации.

Технические характеристики

• Тип: поворотная выносная рукоятка
• Совместима с автоматическими выключателями серии TS250
• Имеет ось для фиксированного вращения
• Цвет: серый
• Поддерживает функцию аварийного отключения
• Возможно укомплектование замком для блокировки двери шкафа
• Исполнения: левое (L), правое (R), центральное (S)

Совместимость и монтаж

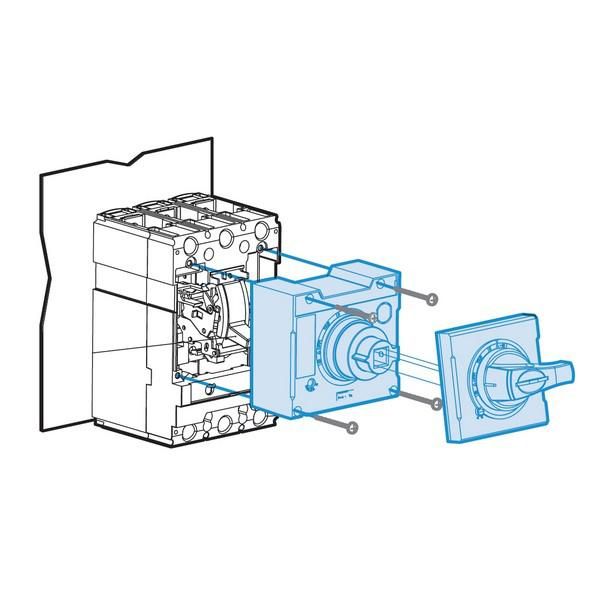

Рукоятка EH2-S, TS250 устанавливается на переднюю панель электрощита и механически соединяется с валом выключателя внутри. Для монтажа требуется предварительно просверлить отверстие под ось - диаметр посадочного места совпадает с типовым размером выключателей TS250. Установка возможна только на устройства, имеющие выходной вал для внешнего управления. Выбор исполнения (L/R/S) зависит от расположения выключателя относительно двери шкафа.

Безопасность и стандарты

Рукоятка EH2-S, TS250 реализует принципы безопасного управления согласно требованиям к электроустановкам: возможность блокировки двери шкафа с помощью замка исключает случайное открытие при включенном оборудовании. Наличие функции аварийного отключения позволяет быстро отключить питание в экстренной ситуации без вскрытия корпуса.

Преимущества

• Удобство управления извне - не требует открытия двери шкафа
• Гибкость установки: три варианта положения (левое, правое, центральное)
• Стандартная комплектация замком - усиливает безопасность
• Механическая надёжность: жесткая связь между рукояткой и контактом выключателя
• Совместима с продукцией LS Electric и LSIS - легко интегрируется в существующие системы

Ограничения применения

• Не подходит для выключателей других серий - только для TS250
• Требует наличия выходного вала на выключателе; не работает с моделями без внешнего привода
• Замок не входит в базовую комплектацию - необходимо заказывать отдельно
• Не предназначен для использования во взрывоопасных зонах или средах с высокой коррозионной активностью

Примеры использования

• Промышленный станок с автоматическим выключателем внутри металлического щита - рукоятка установлена на двери для быстрого отключения при обслуживании
• Щитовая камера на производстве: оператор переключает режим работы, не открывая дверь, чтобы избежать доступа к токоведущим частям
• Аварийный останов на конвейере: рукоятка с замком позволяет заблокировать питание и предотвратить запуск до завершения ремонта

Практические советы

• Перед установкой проверьте, есть ли на вашем выключателе TS250 подходящий выходной вал - без него рукоятка не будет работать
• Выбирайте исполнение L, R или S в зависимости от того, где находится выключатель относительно петель двери - это влияет на комфорт поворота
• Если нужна блокировка двери - обязательно укажите при заказе комплектацию с замком, он не входит в базовый набор
• При использовании в условиях повышенной влажности или пыли рекомендуется дополнительно герметизировать место прохода оси
• Не используйте силу при повороте - если рукоятка не двигается, проверьте, не зафиксирован ли выключатель внутренним механизмом
