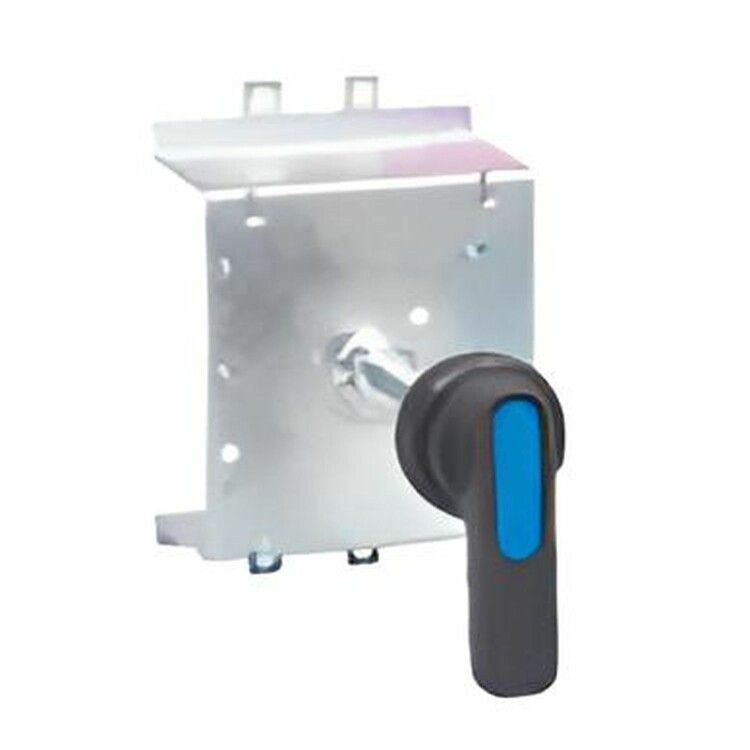

Привод поворотный ручной ERH-M3 для NXM-320(250) (NEW 250S) (R) CHINT 331269

Привод поворотный ручной ERH-M3 для автоматического выключателя NXM-320(250) (NEW) (R) от бренда CHINT предназначен для дистанционного ручного управления выключателем - позволяет вручную включить или отключить устройство без доступа к самому аппарату. Подходит для установки на выключатели серии NXM-320(250) (NEW) (R) в местах с ограниченным доступом.

Назначение и область применения

ERH-M3 используется там, где необходимо управлять автоматическим выключателем издалека - например, когда корпус аппарата установлен за стеной, в щитовой с тесным доступом или на высоких опорах. Привод передаёт механическое движение от рукоятки к механизму выключателя, обеспечивая надёжное переключение состояния «вкл/выкл». Особенно актуален для систем, требующих быстрого аварийного отключения - например, на производстве, в энергообъектах или в распределительных щитах.

Технические характеристики

• Тип привода: поворотный ручной
• Совместим с выключателями: NXM-320(250) (NEW) (R)
• Механизм: передача движения через вал и шестерёнки
• Управление: однократный поворот рукоятки на 90°
• Рабочее положение: вертикальная или горизонтальная установка на лицевую панель выключателя

Совместимость и монтаж

ERH-M3 совместим исключительно с автоматическими выключателями NXM-320(250) (NEW) (R) от CHINT. Установка выполняется на фронтальную поверхность выключателя - привод крепится болтами к специальным отверстиям на корпусе аппарата. Перед монтажом проверьте, что механизм выключателя находится в положении «выкл» и не имеет механических препятствий. После установки проверьте свободный ход рукоятки - она должна поворачиваться без усилий и возвращаться в крайние положения без заклинивания.

Безопасность и стандарты

Привод соответствует требованиям безопасности для электрооборудования класса IEC 60947-3. Обеспечивает изоляцию между оператором и токоведущими частями выключателя. Не содержит электронных компонентов - работает исключительно механически, что снижает риск отказа при перегрузках или помехах.

Преимущества

• Не требует внешнего питания - полностью механический принцип работы
• Устойчив к вибрациям и перепадам температур
• Обеспечивает четкую визуализацию состояния выключателя (по положению рукоятки)
• Защищает обслуживающий персонал от случайного контакта с токоведущими элементами

Ограничения применения

• Не подходит для других серий выключателей - даже аналогичных по габаритам
• Не предназначена для частого циклического использования - рассчитана на редкое ручное управление, а не на постоянное включение/отключение
• Не рекомендуется использовать в условиях постоянного воздействия воды или агрессивных сред - не имеет защиты IP выше базовой

Примеры использования

• Щитовая на производственной линии - выключатель установлен внутри металлического кожуха, привод выводится на внешнюю панель
• Электроустановка в помещении с ограниченным доступом - например, в подвале или на чердаке
• Аварийные системы - возможность быстрого отключения при возгорании или утечке

Практические советы

• Перед установкой убедитесь, что выключатель NXM-320(250) (NEW) (R) действительно является новой модификацией - старые версии могут иметь другой крепёж
• Используйте только оригинальные крепёжные элементы от CHINT - сторонние болты могут повредить резьбу
• Проверяйте состояние привода каждые 6–12 месяцев: смазывайте ось рукоятки силиконовой смазкой, чтобы предотвратить заклинивание
• Не применяйте ERH-M3 для управления выключателями с электромагнитными приводами - он не заменяет автоматические системы
