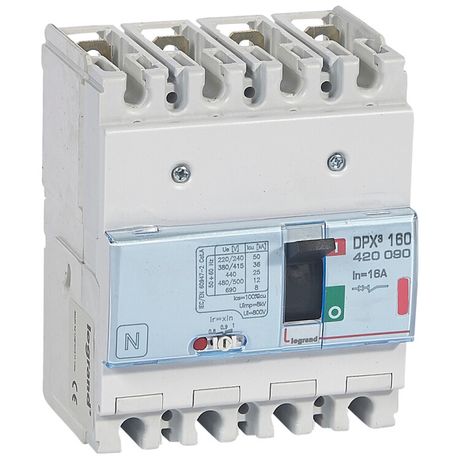

Автоматический выключатель DPX3 160 - термомагнитный расцепитель 36 кА 400 В~ 4П 16 А | 420090 Legrand

Автоматический выключатель четырехполюсный 16А 36кА DPX3 160 400В от Legrand — надёжное устройство для защиты промышленных электросетей от перегрузок и коротких замыканий. Устройство выполнено в стационарной конструкции, совместимо с DIN-рейкой и оснащено винтовым подключением, что делает его удобным для монтажа в распределительных щитах.

Назначение и область применения

Автоматический выключатель четырехполюсный 16А 36кА DPX3 160 400В предназначен для защиты трёхфазных электрических цепей с нулевым проводником. Он обеспечивает безопасную коммутацию нагрузки, автоматическое отключение при аварийных ситуациях и сохраняет работоспособность сети после устранения нештатных условий. Применяется в промышленных объектах: на станках, конвейерах, системах вентиляции, в распределительных щитах производственных помещений и энергообъектах.

Технические характеристики

• Номинальное напряжение: 400 В — подходит для трёхфазных сетей 380–400 В переменного тока
• Номинальный ток: 16 А — максимальный постоянный ток, который выключатель может проводить без отключения
• Количество полюсов: 4 — защищает все три фазы и ноль одновременно
• Номинальная отключающая способность: 36 кА — способен безопасно отключить ток короткого замыкания до 36 тысяч ампер
• Тип расцепителя: электромагнитный + тепловой — реагирует на сверхтоки (короткое замыкание) и длительные перегрузки
• Диапазон настройки защиты от перегрузки: 12,8–16 А — можно настроить чувствительность к перегрузкам в пределах 80–100% от номинала
• Диапазон регулировки расцепителя КЗ: 400 А — порог срабатывания при коротком замыкании установлен на уровне 25×Iн
• Степень защиты: IP30 — защита от доступа пальцев и твёрдых предметов, но не от воды; требует установки внутри закрытого шкафа
• Максимальное сечение кабеля: 35 мм² — позволяет подключать мощные медные жилы
• Способ монтажа: на DIN-рейку — стандартный крепёж для промышленных щитов
• Тип подключения: винтовой — надёжное и проверенное соединение, не требует специальных инструментов
• Вид привода: ручной — управление через рычажковый переключатель
• Индикатор отключения и указатель расцепления — наглядно показывают причину отключения (перегрузка или КЗ)
• Защита по минимальному напряжению — отключается при снижении напряжения ниже допустимого уровня
• Климатическое исполнение: УХЛ4 — работает при температуре от −25°C до +40°C, в условиях повышенной влажности
• Сертифицирован по МЭК 60947-2 — соответствует международным требованиям к низковoltage выключателям

Совместимость и монтаж

Автоматический выключатель четырехполюсный 16А 36кА DPX3 160 400В монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы — затягивать необходимо равномерно, чтобы избежать повреждения изоляции. Максимальное сечение кабеля — 35 мм², рекомендуется использовать медные жилы. Устройство совместимо с другими модулями серии DPX3, что позволяет собирать компактные распределительные щиты. Моторный привод встроен — возможна дистанционная командная коммутация при наличии внешнего управления. Установка должна выполняться в закрытых шкафах с уровнем защиты не менее IP54, так как сам выключатель имеет IP30.

Безопасность и стандарты

Выключатель соответствует стандарту МЭК 60947-2, что гарантирует соответствие требованиям безопасности, надёжности и долговечности. Индикация состояния (отключение/расцепление) позволяет оперативно определить причину срабатывания. Защита по минимальному напряжению исключает работу оборудования при недостаточном питании, предотвращая повреждение двигателей и контроллеров. Конструкция обеспечивает гашение дуги внутри корпуса — риск возгорания минимален даже при максимальной отключающей способности 36 кА.

Преимущества

• Четыре полюса обеспечивают полную защиту всех проводников, включая ноль — важно для IT-систем и оборудования с высокими требованиями к безопасности
• Настройка тока перегрузки в диапазоне 12,8–16 А даёт точную адаптацию под конкретную нагрузку
• Встроенный моторный привод и индикаторы позволяют легко интегрировать устройство в системы автоматизации
• Компактная стационарная конструкция экономит место в щите
• Поддержка винтового подключения — совместима с существующей инфраструктурой и не требует переходников

Ограничения применения

• Не предназначена для открытой установки — степень защиты IP30 не защищает от влаги и пыли
• Не подходит для частотных преобразователей или импульсных нагрузок без дополнительной фильтрации — возможны ложные срабатывания
• Не используется в цепях постоянного тока — только для переменного тока 50/60 Гц
• Требуется периодическая проверка затяжки винтов — особенно после первых нескольких включений
• Не следует применять в средах с химическими парами или агрессивными веществами — материал корпуса не рассчитан на такие условия

Примеры использования

• Щитовая автоматики на заводе: защита трёхфазного насоса с нулём
• Конвейерная линия: отключение при перегрузке двигателя
• Система вентиляции: защита от просадки напряжения и КЗ
• Распределительный щит производственного цеха: основной входной автомат

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля — не более 35 мм², иначе есть риск перегрева
• При настройке тока перегрузки ориентируйтесь на рабочий ток нагрузки, а не на номинал автомата
• При использовании с моторным приводом убедитесь, что сигнал управления соответствует типу устройства (например, 24 В постоянного тока)
• После первого включения проверьте плотность затяжки винтов — они могут немного ослабнуть при термическом расширении
• Для обслуживания используйте только изолированные инструменты — устройство находится под напряжением при работе
• Если выключатель часто срабатывает — проверьте баланс нагрузки по фазам и наличие пробоев в кабеле
