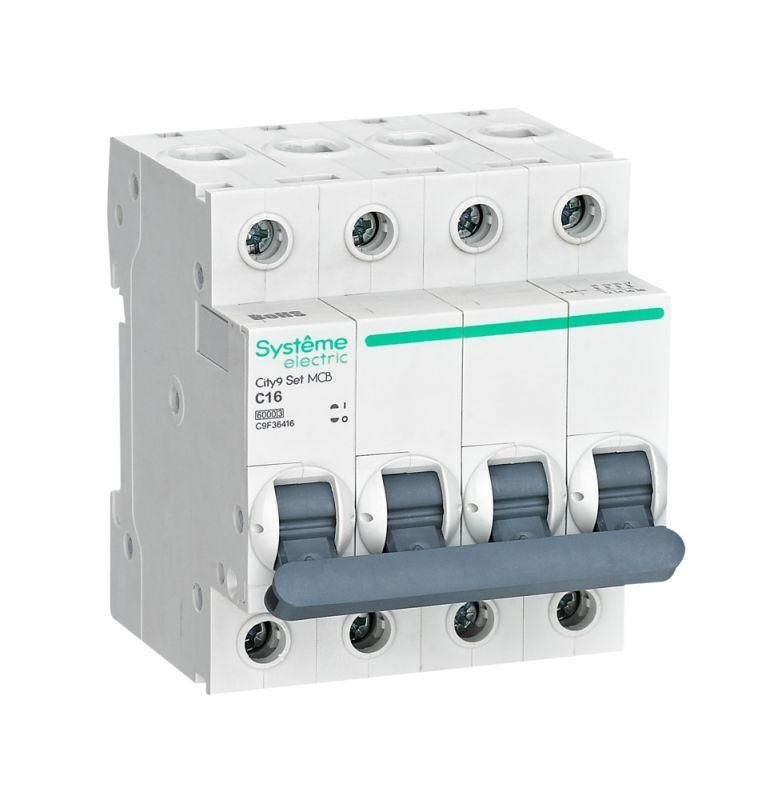

Выключатель автоматический четырёхполюсный 16A C 6kA City9 | C9F36416 |Systeme Electric APC

Автоматический выключатель City9 Set, артикул c9f36416, предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трёхфазных сетях 400 В. Четырёхполюсная конструкция с коммутируемым нейтралью позволяет использовать его в системах TN-S и TT, где требуется отключение всех фаз и нулевого проводника одновременно.

Назначение и область применения

Автоматический выключатель City9 Set используется для защиты распределительных щитов, силовых цепей и оборудования в промышленных и коммерческих объектах. Подходит для питания станков, насосов, конвейеров, систем вентиляции и другого оборудования с умеренным пусковым током. Благодаря характеристике «C» оптимизирован для нагрузок с умеренными импульсами - например, двигателей средней мощности, освещения с люминесцентными лампами или светодиодных драйверов.

Технические характеристики

• Номинальный ток: 16 А
• Количество полюсов: 4 (L1, L2, L3, N)
• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальное напряжение изоляции: 440 В
• Отключающая способность: 6 кА
• Характеристика срабатывания: C (реагирует на токи 5–10 крат от номинала)
• Частота: 50/60 Гц
• Класс токоограничения: 3 (быстрое гашение дуги, снижающее энергии КЗ)
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Степень загрязнения: 2 (для помещений с невысокой запылённостью)
• Поперечное сечение провода: 1 – 25 мм2
• Момент затяжки клемм: 2,5 Нм
• Ширина: 4 модуля (72 мм)
• Глубина монтажа: 45 мм
• Соединение нейтрали: да (нейтральный проводник коммутируется)
• Способ монтажа: DIN-рейка 35 мм
• Гарантия: 3 года (36 месяцев)

Совместимость и монтаж

Устройство совместимо со всеми стандартными DIN-рейками шириной 35 мм. Монтаж выполняется путём защёлкивания на рейку - никаких болтов или креплений не требует. Для подключения используйте провода сечением от 1 до 25 мм2. Клеммы имеют зажимную площадку с предохранителем от случайного попадания жил внутрь корпуса. После подключения проверьте момент затяжки - он должен составлять 2,5 Нм. Перед установкой убедитесь, что ширина 4 модуля соответствует свободному месту в щите. Глубина 45 мм позволяет установить устройство даже в компактных распределительных коробках.

Безопасность и стандарты

Выключатель соответствует требованиям стандарта EN 60947-2 и нормативам RoHS 2.0 - материал корпуса не содержит опасных веществ. Корпус выполнен из ударопрочного самозатухающего пластика с шестью металлическими заклёпками, повышающими механическую прочность. Клеммы спроектированы так, чтобы исключить контакт с токоведущими частями при открытой крышке. Механизм мгновенной коммутации обеспечивает быстрое отключение при аварийном токе, минимизируя риск возгорания.

Преимущества

• Механизм мгновенной коммутации - снижает время горения дуги, увеличивает долговечность контактов
• Безопасные клеммы - предотвращают случайный контакт с токоведущими элементами при обслуживании
• Монолитная лицевая панель - устойчива к деформациям, не имеет слабых швов
• Коммутируемый нейтральный проводник - обеспечивает полное отключение цепи, важно для безопасности при ремонте
• Класс токоограничения 3 - эффективнее ограничивает энергию КЗ, чем класс 2
• Гарантия 3 года - подтверждает надёжность сборки и материалов

Ограничения применения

Не применяется во взрывоопасных зонах - степень защиты IP20 не обеспечивает герметичность. Не рекомендован для постоянной работы при температуре выше +40 C или ниже −25 C. Не подходит для цепей с высокими пусковыми токами (например, крупные двигатели, трансформаторы) - для них нужна характеристика D. Не допускается использование в условиях повышенной влажности, пыли или химически активной среде - IP20 не защищает от внешних воздействий. Не следует применять в качестве главного рубильника - функция только защитная.

Примеры использования

• Защита трёхфазного станка с асинхронным двигателем 4 кВт
• Распределение питания по группам освещения в офисном здании
• Щитовая защита системы вентиляции с несколькими вентиляторами
• Подключение конвейера с регулируемым приводом
• Распределительный щит торгового центра с коммутируемым нулём

Практические советы

• При подборе автомата учитывайте суммарную нагрузку на каждую фазу - не превышайте 16 А на полюсе
• Используйте калиброванный ключ для затяжки клемм - недостаточный момент вызывает нагрев, избыточный - повреждает пластик
• Проверяйте соответствие сечения провода: для 16 А оптимально 2,5–6 мм2; большие сечения (до 25 мм2) можно использовать, но они должны плотно входить в клемму
• При установке в щит с ограниченным пространством учтите глубину 45 мм - возможно потребуется выносной монтаж
• Для удобства обслуживания выбирайте модели с прозрачной крышкой - City9 Set не имеет её, поэтому перед работой всегда отключайте питание полностью
• Этот автомат - часть серии City9 Set. Все устройства этой серии совместимы между собой по форме, клеммам и монтажу - легко расширять щит.
