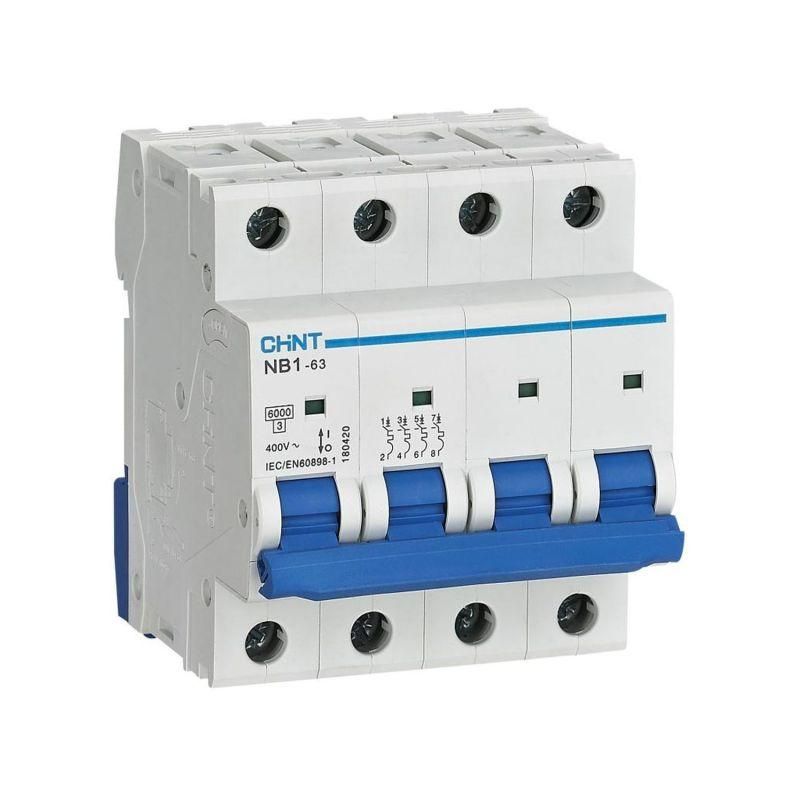

Выключатель автоматический четырехполюсный NB1-63 4P 16A 6кА х-ка C (DB) (R) | 179742 CHINT

Автоматический выключатель NB1-63 от CHINT — четырёхполюсный модульный аппарат на 16 А с характеристикой C и отключающей способностью 6 кА, предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трёхфазных системах 400 В. Подходит для установки в щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Выключатель NB1-63 используется для защиты трёхфазных цепей с нулевым проводником (3N+1) в сетях переменного тока 400 В. Применяется там, где требуется одновременное отключение всех фаз при аварии — например, на входе в оборудование, узлах управления, распределительных щитах. Характеристика C обеспечивает срабатывание при кратковременных пусковых токах, что делает его подходящим для двигателей, насосов, компрессоров и других устройств с высоким пусковым током.

Технические характеристики

• Номинальный ток: 16 А
• Количество полюсов: 4 (три фазы + ноль)
• Характеристика срабатывания: C — срабатывает при токе 5–10 кратном от номинального
• Номинальная отключающая способность: 6 кА — способен безопасно прервать ток короткого замыкания до 6000 А
• Номинальное напряжение: 400 В (переменный ток AC)
• Напряжение изоляции: 500 В — гарантирует надёжную изоляцию между токоведущими частями
• Импульсное выдерживаемое напряжение: 4 кВ — защищён от кратковременных скачков напряжения
• Частота: 50–60 Гц — совместим с сетями России и Европы
• Рабочая температура: от -25 °C до +40 °C — допускает установку в неотапливаемых помещениях
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Модульная ширина: 4 модуля (72 мм) — занимает 4 места на DIN-рейке
• Степень загрязнения: 2 — рассчитан на использование в обычных условиях без значительного количества пыли и влаги
• Механическая износостойкость: 20 000 циклов включения/выключения
• Электрическая износостойкость: 10 000 циклов при номинальной нагрузке
• Класс токоограничения: 3 — снижает величину тока КЗ через себя

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением до 25 мм² (медные) или 16 мм² (алюминиевые) — проверьте соответствие по паспорту. Также возможна установка шин типа PIN и FORK. Все четыре полюса соединяются последовательно внутри аппарата; ноль не имеет тепловой защиты, но отключается механически вместе с фазами. Убедитесь, что вводные кабели соответствуют номинальному току 16 А — перегрузка приведёт к преждевременному выходу из строя.

Безопасность и стандарты

Выключатель NB1-63 соответствует требованиям МЭК 60947-2 и ГОСТ Р 50030.2. Сертифицирован для использования в бытовых, офисных и промышленных электроустановках. Наличие окна индикации позволяет визуально определить состояние контактов — «I» = включено, «O» = отключено. Отключение происходит при превышении тока или КЗ, предотвращая повреждение оборудования и возгорание.

Преимущества

• Четыре полюса обеспечивают полное отключение всех фаз и нуля — безопаснее, чем двух- или трёхполюсные аналоги
• Характеристика C идеальна для нагрузок с пусковыми токами — не будет ложных срабатываний при запуске моторов
• Высокая отключающая способность (6 кА) — подходит для мест с высокой мощностью КЗ, таких как промышленные участки
• Гибкая комплектация — можно добавить вспомогательные контакты, сигналы срабатывания или расцепители
• Надёжная конструкция: 20 тысяч механических циклов и 10 тысяч электрических — долгий срок службы даже при частом использовании

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или агрессивной среды — степень защиты IP20 не защищает от внешних воздействий
• Не рекомендован для постоянного включения/отключения — предназначен для редких операций, не для частого управления нагрузкой
• Нельзя использовать в цепях постоянного тока — только для переменного тока 50/60 Гц
• При температуре ниже -25 °C или выше +40 °C возможны отказы — требует установки в контролируемой среде
• Ноль не защищён термически — при длительной перегрузке по нулю он не отключится отдельно, хотя все полюса сработают при перегрузке одной из фаз

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения
• Входной автомат в распределительном щите производственной линии
• Щитовая защита для кондиционера с трехфазным компрессором
• Распределительный щит торгового центра с несколькими группами нагрузок

Практические советы

• Выбирая NB1-63, убедитесь, что суммарная нагрузка на каждую фазу не превышает 16 А — иначе произойдёт срабатывание
• При монтаже затягивайте клеммы усилием, указанным в документации — недостаточно или слишком сильно затянутые провода вызывают нагрев
• Если нужна удалённая сигнализация срабатывания — используйте дополнительный контакт XF9J
• Для автоматизации или дистанционного отключения — добавьте независимый расцепитель S9
• Проверяйте цвет индикатора после каждого срабатывания — если он не вернулся в положение «I», значит, аппарат ещё не переведён в рабочее состояние
• Не заменяйте этот автомат на более слабый — 6 кА — это минимум для большинства промышленных и многоквартирных объектов
